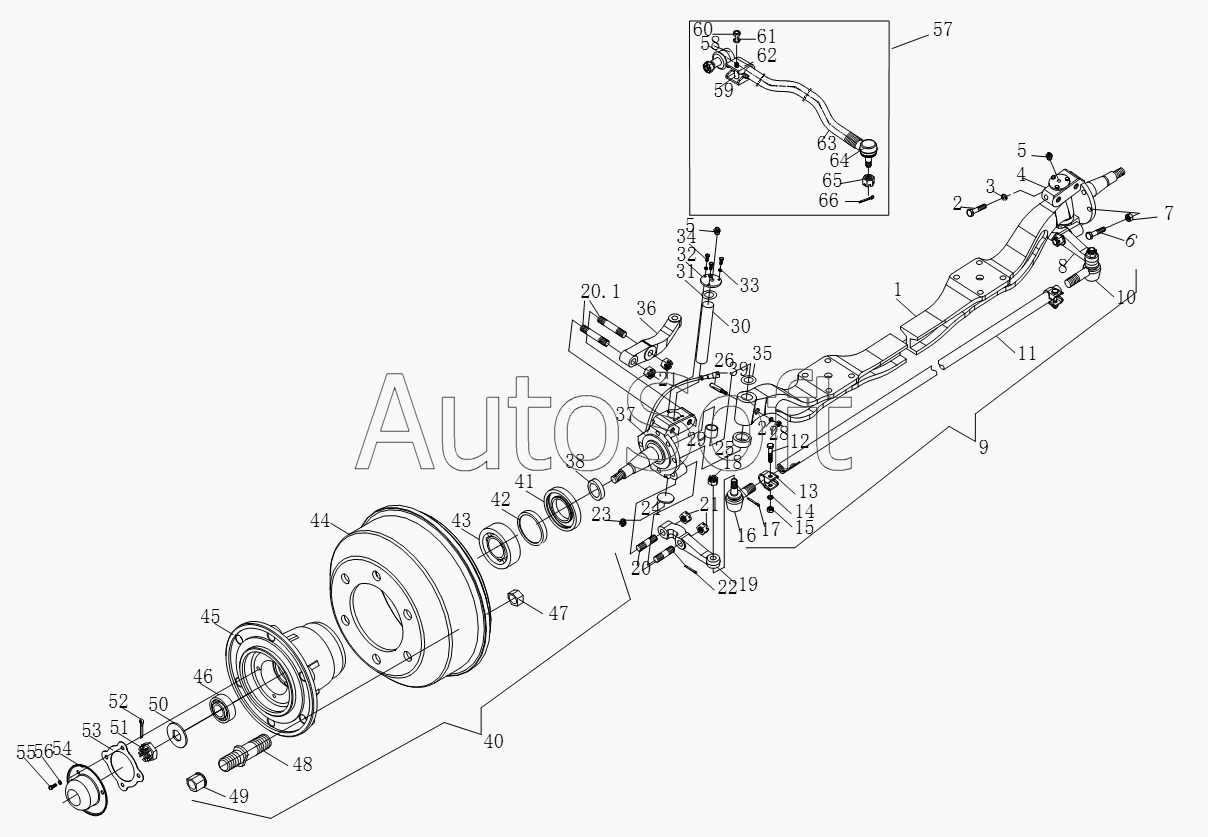

Каталог запасных частей к технике: Foton BJ1051, BJ1061 (Aumark) (2009). 1S10513000103 Передний мост
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
59
66
65
64
63
62
61
60
33
58
57
56
55
54
53
52
8
16
15
14
13
12
11
10
9
17
7
6
5
5
4
3
2
1
24
32
31
30
29
28
27
26
25
1105130000007
23
22
21
21
201
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1105130000007 | 1***7 | Передний мост | |
| 1 | 1***8 | Передний вал | |
| 2 | G***6 | Болт M12x1.5x35 | |
| 3 | G***3 | Шайба 12 | |
| 4 | 1***7 | Правый поворотный кулак с втулкой в сборе | |
| 5 | J***2 | Масленка M10x1 | |
| 6 | 1***3 | Болт ограничительный | |
| 7 | G***1 | Гайка М20х1.5 | |
| 8 | 1***4 | Правый рычаг поворотного кулака | |
| 9 | 1***9 | Поперечная рулевая тяга в сборе | |
| 10 | 1***9 | Правое соединение поперечной рулевой тяги в сборе | |
| 11 | 1***1 | Поперечная рулевая тяга | |
| 12 | G***0 | Болт | |
| 13 | 1***2 | Хомут соединения | |
| 14 | G***0 | Шайба | |
| 15 | G***0 | Гайка | |
| 16 | 1***9 | Левое соединение поперечной рулевой тяги в сборе | |
| 17 | Q***0 | Шплинт | |
| 18 | Q***8 | Гайка шестигранная прорезная М18х1,5 | |
| 19 | 1***3 | Левый рычаг поворотного кулака | |
| 20 | 1***2 | Резьбовой стержень | |
| 21 | G***9 | Шестигранная шлицевая гайка M18x1,5 | |
| 22 | G***1 | Шплинт 3.2x25 | |
| 23 | J***2 | Масленка M10x1 | |
| 24 | 1***7 | Заглушка шкворня в сборе | |
| 25 | 1***3 | Упорный шариковый подшипник 198906K | |
| 26 | 1***8 | Запор шкворня поворотного кулака | |
| 27 | G***3 | Шайба 12 | |
| 28 | G***1 | Гайка М20х1.5 | |
| 29 | 1***2 | Втулка поворотного кулака | |
| 30 | 1***4 | Шкворень поворотного кулака | |
| 31 | 1***5 | Прокладка крышки шкворня | |
| 32 | 1***3 | Крышка шкворня | |
| 33 | G***3 | Шайба 12 | |
| 34 | G***3 | Болт M12x35 | |
| 35 | 1***9 | Регулировочная шайба поворотного кулака | |
| 36 | 1***7 | Рычаг поворотного кулака | |
| 37 | 1***7 | Левый поворотный кулак и втулка в сборе | |
| 38 | 1***2 | Кольцо сальника | |
| 39 | 4***0 | Датчик | |
| 40 | 1***9 | Узел ступицы переднего колеса и тормозного барабана, левый/правый | |
| 41 | G***1 | Уплотнение В60х85х7 | |
| 42 | 1***7 | Зубчатый обод | |
| 43 | G***9 | Подшипник с коническими роликами | |
| 44 | 1***A | Тормозной барабан | |
| 45 | 1***9 | Ступица переднего колеса | |
| 46 | G***6 | Подшипник с коническими роликами | |
| 47 | G***5 | Крепежная гайка | |
| 48 | 1***7 | Болт ступицы колеса, левый/правый | |
| 49 | 1***5 | Гайка ступицы колеса, левая/правая | |
| 50 | 1***8 | Шайба пружинная поворотного кулака | |
| 51 | 1***4 | Гайка поворотного кулака | |
| 52 | G***1 | Шплинт 3.2x25 | |
| 53 | 1***1 | Прокладка крышки ступицы переднего колеса | |
| 54 | 1***0 | Крышка ступицы переднего колеса | |
| 55 | G***3 | Болт M12x35 | |
| 56 | G***3 | Шайба 12 | |
| 57 | 1***3 | Прямая рулевая тяга в сборе | |
| 58 | 1***0 | Переднее соединение прямой рулевой тяги в сборе | |
| 59 | G***0 | Болт | |
| 60 | G***0 | Гайка | |
| 61 | G***0 | Шайба | |
| 62 | 1***2 | Хомут соединения | |
| 63 | 1***9 | Прямая рулевая тяга | |
| 64 | 1***0 | Задний наконечник в сборе | |
| 65 | Q***8 | Гайка шестигранная прорезная М18х1,5 | |
| 66 | Q***0 | Шплинт | |
| 67 | 1***0 | Передний правый/левый тормоз в сборе | |
| 201 | 1***6 | Шпилька |
