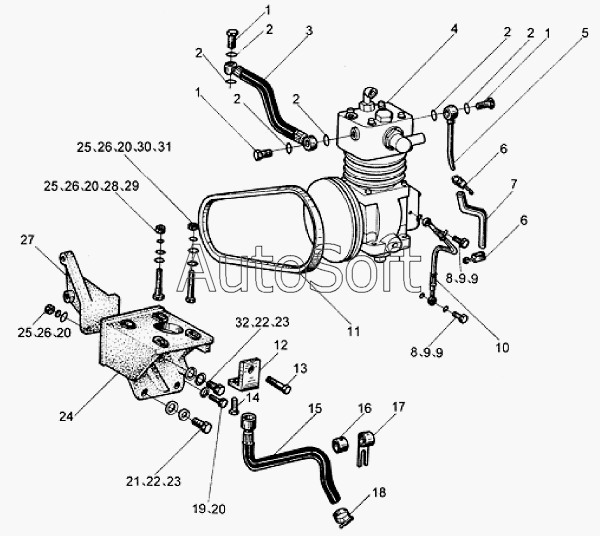

Каталог запасных частей к технике: Foton Оllin Express I (2008). 1S10891000112 Воздушный компрессор
17
32
31
30
29
28
27
26
26
26
25
25
25
24
23
23
22
22
21
20
20
20
20
19
18
1
1
1
16
15
14
13
12
11
10
9
9
9
9
8
8
7
6
6
5
4
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Шарнирный болт | |
| 2 | Q***4 | Медная шайба | |
| 3 | 3***0 | Подпорная труба в сборе | |
| 4 | 3***0 | Воздушный компрессор в сборе | |
| 5 | 3***0 | Подающая труба в сборе | |
| 6 | В***8 | Соединение топливной трубы | |
| 7 | 3***1 | Резиновый шланг подачи воды | |
| 8 | 1***0 | Шарнирный болт | |
| 9 | Q***4 | Медная шайба 10х14 | |
| 10 | 3***0 | Наливная труба в сборе воздушного компрессора | |
| 11 | 3***0 | Ремень воздушного компрессора | |
| 12 | 3***0 | Регулировочный стеллаж | |
| 13 | 3***0 | Регулировочный болт | |
| 14 | Q***5 | Болт | |
| 15 | 3***0 | Труба откачки топлива в сборе воздушного компрессора | |
| 16 | 3***0 | Шайба | |
| 17 | 3***0 | Держатель - продувочная труба | |
| 18 | Q***7 | Хомут червячный | |
| 19 | 3***0 | Шестигранный болт | |
| 20 | Q***0 | Плоская шайба | |
| 21 | 3***0 | Шестигранный болт | |
| 22 | Q***4 | Шайба пружинная | |
| 23 | Q***0 | Плоская шайба | |
| 24 | 3***0 | Держатель насоса воздушного компрессора | |
| 25 | Q***0 | Гайка | |
| 26 | Q***0 | Шайба пружинная | |
| 27 | 3***0 | Опора - опора воздушного компрессора | |
| 28 | 3***0 | Шайба | |
| 29 | 3***0 | Болт насоса воздушного компрессора | |
| 30 | 1***0 | Шайба | |
| 31 | Q***5 | Шестигранный болт | |
| 32 | 3***0 | Шестигранный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
