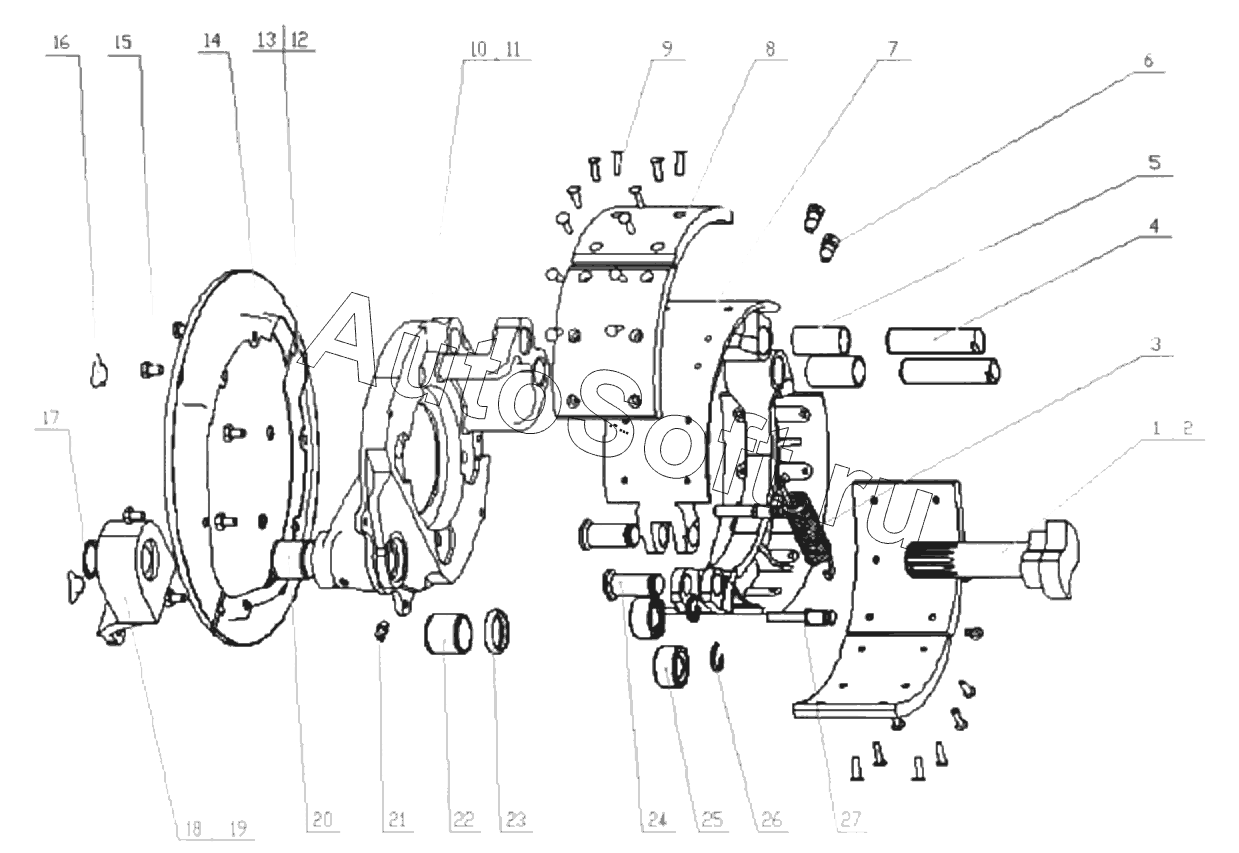

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S42593000011 Front axle-brake assembly
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1S42593000011
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S42593000011 | 1***1 | Front axle | |
| 1 | Q***1 | F.L. cam shaft | |
| 2 | Q***2 | F.R. cam shaft | |
| 3 | Q***4 | Return spring, front brake shoe | |
| 4 | Q***2 | Shoe plate shaft | |
| 5 | Q***3 | Brake shoe bushing | |
| 6 | Q***4 | Screw, shaft, brake shoe | |
| 7 | Q***А | Front brake shoe | |
| 8 | Q***А | Front brake friction plate | |
| 9 | Q***6 | Rivet | |
| 10 | Q***A | F.L.brake base plate | |
| 11 | Q***А | F.R. brake base plate | |
| 12 | Q***A | Dust cover | |
| 13 | Q***A | Dust cover | |
| 14 | Q***0 | Шайба пружинная | |
| 15 | Q***6 | Болт защелки оси шестерни заднего хода | |
| 16 | Q***6 | Plug | |
| 17 | Q***0 | Стопорное кольцо тормозного вала | |
| 18 | 7***A | Automatic slack adjuster | |
| 19 | 7***A | Automatic slack adjuster | |
| 20 | Q***3 | Ring | |
| 21 | Q***5 | Масленка | |
| 22 | Q***9 | Front brake bottom plate bushing | |
| 23 | Q***4 | Oil seal assembly | |
| 24 | Q***4 | Roller shaft | |
| 25 | Q***3 | Roller | |
| 26 | Q***8 | Circlip | |
| 27 | Q***8 | Spring hanger column | |
| 28 | Q***B | Washer | |
| 29 | Q***0 | Front brake shoe assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
