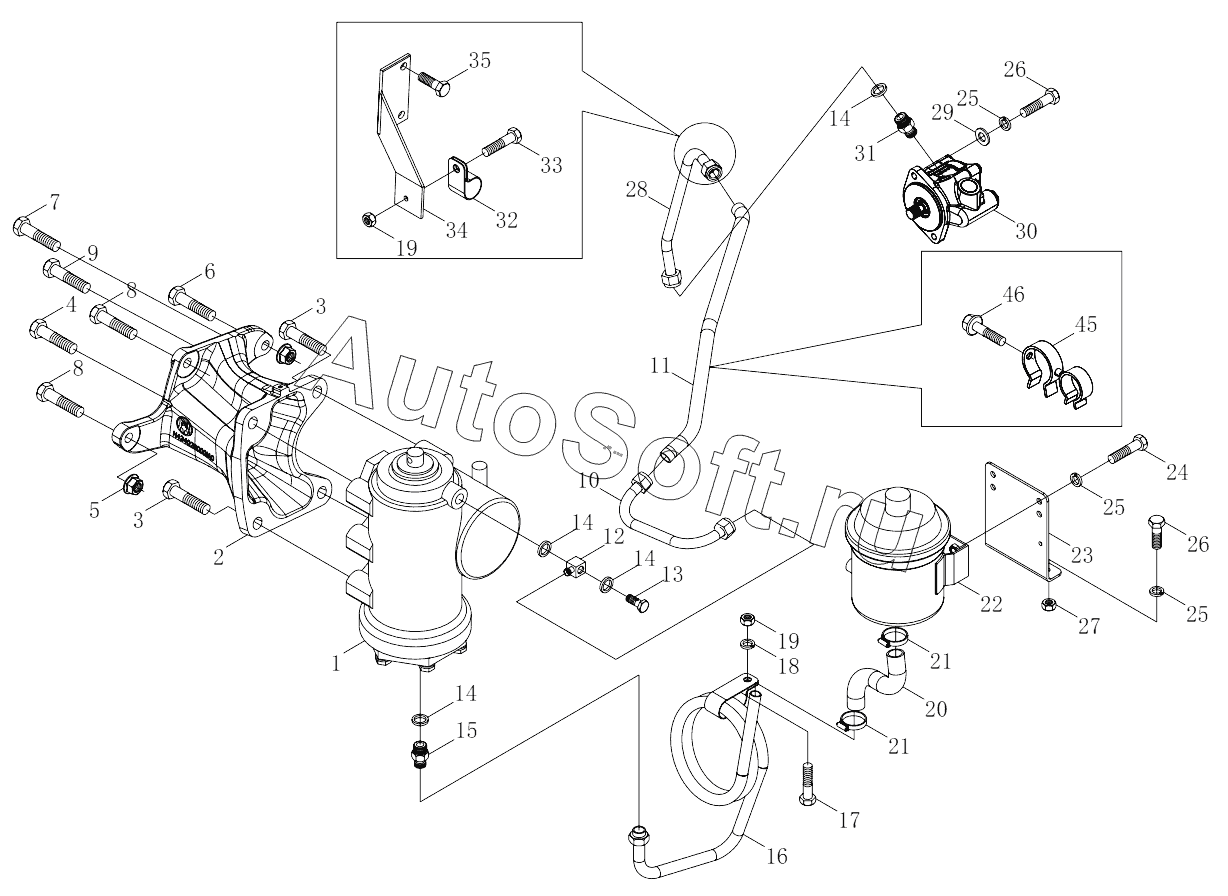

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S41893400201 Steering gear and accessories
38
26
26
27
28
29
30
31
32
33
34
35
36
37
25
25
25
39
40
41
42
43
44
45
46
47
48
49
13
1
2
3
3
4
5
6
7
8
8
9
10
11
12
1S41893400201
14
14
14
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S41893400201 | 1***1 | Steering gear and accessories | |
| 1 | 1***2 | Steering gear assembly | |
| 2 | H***0 | Steering gear bracket | |
| 3 | H***0 | Locking bolt | |
| 4 | Q***2 | Hexagon head bolt | |
| 5 | H***0 | Hexagon flange self-locking nut | |
| 6 | Q***2 | Hexagon head bolt | |
| 7 | Q***2 | Hexagon head bolt | |
| 8 | Q***2 | Hexagon head bolt | |
| 9 | Q***2 | Hexagon head bolt | |
| 10 | H***0 | High pressure oil pipe assembly | |
| 11 | H***0 | High pressure hose assembly | |
| 12 | H***0 | Hinge joint 2 | |
| 13 | H***0 | Hinge bolt 1 | |
| 14 | Q***8 | Шайба уплотнительная | |
| 15 | H***0 | Ferrule straight thread joint-body | |
| 16 | H***0 | Oil return pipe assembly | |
| 17 | Q***5 | Болт | |
| 18 | Q***8 | Шайба пружинная | |
| 19 | Q***8 | Гайка | |
| 20 | H***0 | Oil return hose | |
| 21 | Q***7 | Хомут червячный | |
| 22 | H***0 | Steering oil tank assembly | |
| 23 | H***0 | Steering oil tank bracket | |
| 24 | Q***5 | Болт | |
| 25 | Q***0 | Шайба пружинная | |
| 26 | Q***0 | Болт | |
| 27 | Q***0 | Гайка | |
| 28 | H***0 | High pressure steel pipe assembly 2 | |
| 29 | Q***0 | Плоская шайба | |
| 30 | H***0 | Steering oil pump assembly | |
| 31 | 1***0 | Hinge joint body | |
| 32 | Q***6 | Single-pipe clip | |
| 33 | Q***0 | Болт | |
| 34 | H***0 | Support, steering oil pipe | |
| 35 | Q***0 | Hexagon head bolt | |
| 36 | H***0 | Steering plumbing arm | |
| 37 | H***0 | Steering drag link assembly | |
| 38 | Q***0 | Пазовая шестигранная гайка типа 1 | |
| 39 | H***0 | Suction hose assembly 2 | |
| 40 | Q***8 | Хомут червячного типа | |
| 41 | H***0 | Oil suction single-pipe clamp | |
| 42 | H***0 | Annular oil suction pipe joint 1 | |
| 43 | 1***8 | Hinged bolt for steering pump | |
| 44 | Q***7 | Шайба уплотнительная | |
| 45 | H***0 | Pipe clip | |
| 46 | Q***6 | Болт с шестигранной головкой и зубчатым буртиком | |
| 47 | H***0 | Oil pipe bracket | |
| 48 | Q***5 | Шестигранный фланцевый болт | |
| 49 | Q***6 | Гайка шестигранная с буртиком |
