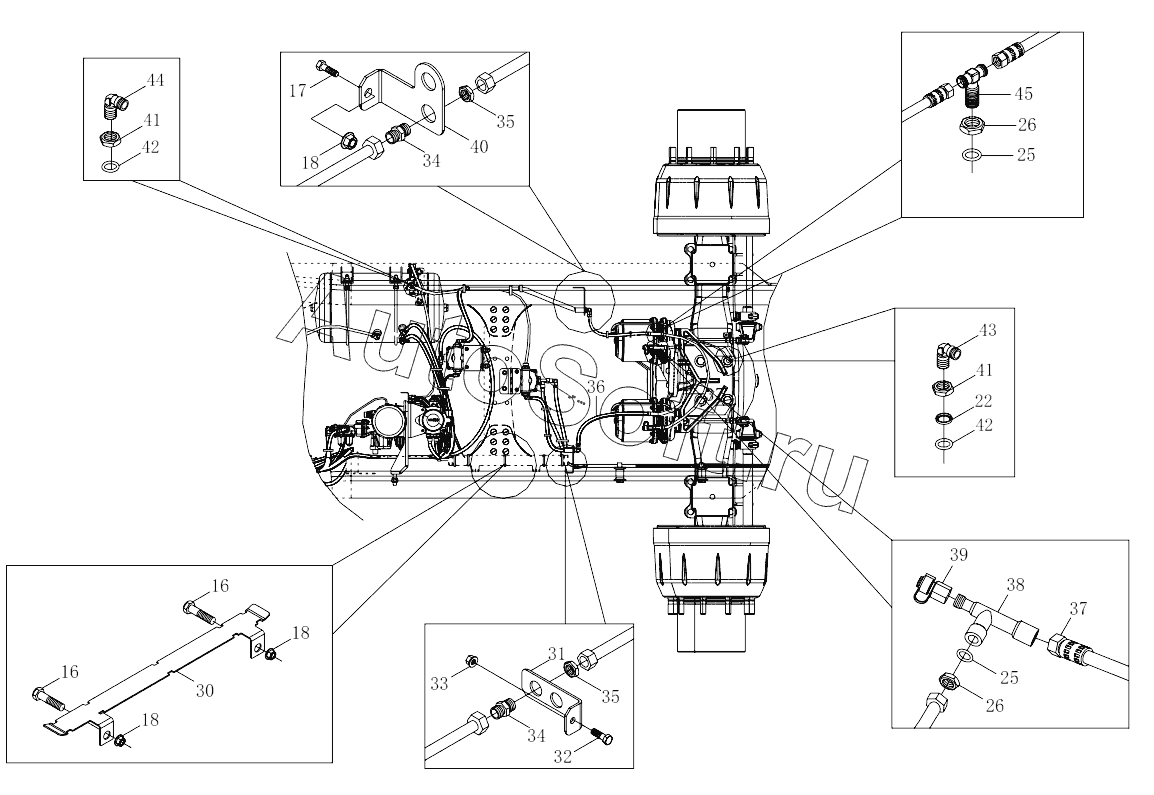

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S41893560020 Brake pipeline-chassis (non-ABS)
47
32
33
34
34
35
35
36
37
38
39
40
41
41
42
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1S41893560020
17
18
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S41893560020 | 1***0 | Brake pipeline–chassis | |
| 1 | H***0 | Transition support, tube bundle, chassis | |
| 2 | H***0 | Wire cross bracket | |
| 3 | H***0 | Tilt bracket assembly, tube bundle | |
| 4 | Q***5 | Болт | |
| 5 | Q***8 | Гайка | |
| 6 | Q***8 | Шайба пружинная | |
| 7 | 1***6 | Hose assembly for front chamber | |
| 8 | N***G | Rubber “O” sealing ring | |
| 9 | 1***0 | Сальник | |
| 10 | 1***4 | Штуцер | |
| 11 | H***0 | Jacket, lintel | |
| 12 | H***0 | Bracket, thread guide, side rail | |
| 13 | Q***2 | Hexagon flange self-locking nut | |
| 14 | Q***2 | Hexagon flange bolt | |
| 15 | H***0 | Side rail thread guide bracket | |
| 16 | Q***0 | Hexagon head bolt | |
| 17 | Q***5 | Болт | |
| 18 | Q***4 | Hexagon flange locking-nut, full metal | |
| 19 | H***0 | Support, trailer tube | |
| 20 | Q***5 | Болт | |
| 21 | 1***8 | Ferrule-type straight joint | |
| 22 | 1***1 | Уплотнительная прокладка | |
| 23 | N***G | Rubber “O” sealing ring | |
| 24 | H***0 | Ferrule type tee joint body | |
| 25 | H***0 | “O” Sealing ring | |
| 26 | H***0 | Hold-down nut | |
| 27 | H***0 | Transitional joint | |
| 28 | 1***9 | Биндер | |
| 29 | 1***7 | Rubber cushion block | |
| 30 | H***0 | Side rail thread guide bracket | |
| 31 | 1***2 | Medium/rear axle hose support | |
| 32 | Q***0 | Болт | |
| 33 | Q***8 | Гайка шестигранная с буртиком | |
| 34 | Q***2 | Угольник-соединитель | |
| 35 | Q***5 | Hexagon thin nut-fine thread | |
| 36 | 1***1 | Rubber pipe assembly | |
| 37 | H***0 | Nylon tube assembly-air chamber to air chamber | |
| 38 | 1***3 | Ferrule-type reducing T-union | |
| 39 | 1***1 | Проверочный клапан | |
| 40 | H***0 | Bracket | |
| 41 | 1***5 | Гайка прижимная | |
| 42 | N***5 | “O” Sealing ring | |
| 43 | 1***1 | Штуцер | |
| 44 | 1***6 | Фитинг угловой пластиковой трубки | |
| 45 | 1***2 | Ferrule-type reducing tee-body | |
| 46 | H***0 | Bracket, connector | |
| 47 | 1***5 | Trailer joint | |
| 48 | 1***7 | Spiral pipe assembly | |
| 49 | 1***5 | Штуцер | |
| 50 | Q***2 | Штуцер | |
| 51 | H***0 | Union elbow-body | |
| 52 | H***0 | Bracket, thread guide, side rail | |
| 53 | Q***5 | Болт | |
| 54 | 1***8 | Хомут ленточный | |
| 55 | H***0 | Pad, tube bundle | |
| 56 | H***0 | Tube bundle unit | |
| 57 | 1***6 | Коннектор угловой | |
| 58 | 1***9 | Прижимная гайка | |
| 59 | Q***6 | Коннектор угловой | |
| 60 | Q***5 | Hex thin nut-fine thread | |
| 61 | N***A | “O” Sealing ring | |
| 62 | H***0 | Refractory braided hose assembly, butterfly valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
