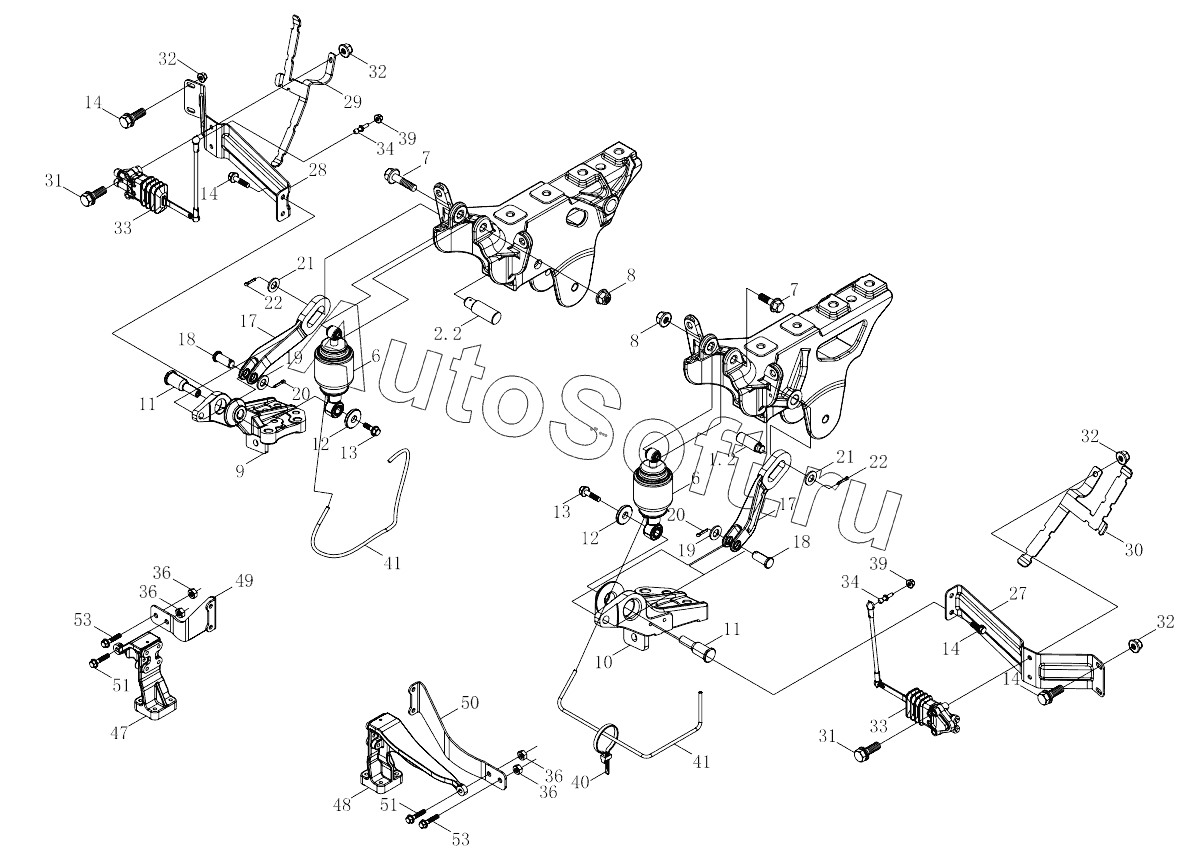

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1SB248502A401 Front mounting system, body
27
35
34
34
33
33
32
32
32
32
31
31
30
29
28
36
36
36
36
26
25
24
23
22
22
21
21
20
20
44
52
51
51
50
49
48
47
46
45
19
19
43
42
41
41
40
39
39
38
37
1.7
2.7
2.6
2.5
2.4
2.3
2.2
2.1
2
3
1.6
1.5
1.4
1.3
1.2
1.1
1
1SB248502A401
4
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14
14
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB248502A401 | 1***1 | Front mounting system, body | |
| 1 | H***1 | Support assembly | |
| 1.1 | H***0 | Body, support | |
| 1.2 | H***0 | Supporting axle, guide | |
| 1.3 | H***0 | Stopper | |
| 1.4 | H***0 | Limit rod | |
| 1.5 | H***0 | Stopper | |
| 1.6 | Q***6 | Wmetallic locking nut,hexagon flange | |
| 1.7 | H***0 | Support shaft, lift cylinder | |
| 10 | H***0 | Holder, front suspension | |
| 11 | H***0 | Tilting shaft | |
| 12 | H***0 | Mounting pad, air spring | |
| 13 | Q***0 | Hexagon flange bolt-oversize series | |
| 14 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 15 | Q***2 | Hexagon flange bolt-oversize series | |
| 16 | Q***2 | Hexagon flange bolt-oversize series | |
| 17 | H***0 | Arm, support, guide | |
| 18 | H***0 | Pin, arm, support, guide | |
| 19 | Q***6 | Плоская шайба | |
| 2 | H***0 | Support assembly | |
| 2.1 | H***0 | Body, support | |
| 2.2 | H***0 | Supporting axle, guide | |
| 2.3 | H***0 | Stopper | |
| 2.4 | H***0 | Limit rod | |
| 2.5 | H***0 | Stopper | |
| 2.6 | Q***6 | Wmetallic locking nut,hexagon flange | |
| 2.7 | H***0 | Support shaft, lift cylinder | |
| 20 | Q***0 | Split pin | |
| 21 | Q***6 | Шайба | |
| 22 | Q***0 | Шплинт | |
| 23 | H***0 | Reinforced support assembly | |
| 24 | H***0 | Reinforced support assembly | |
| 25 | H***0 | Mounting bolt, support | |
| 26 | H***0 | Mounting pad, support | |
| 27 | H***0 | Bracket, leveling valve | |
| 28 | H***0 | Bracket, leveling valve | |
| 29 | H***0 | Bracket, thread guide, air tube, air spring | |
| 3 | H***0 | Stabilizer bar assembly | |
| 30 | H***0 | Bracket, thread guide, air tube, air spring | |
| 31 | Q***0 | Hex bolt, spring washer and flat washer assembly | |
| 32 | Q***8 | Гайка шестигранная с буртиком | |
| 33 | H***0 | Leveling valve assembly | |
| 34 | H***0 | Fixing ball, leveling valve | |
| 35 | Q***2 | Hexagon flange bolt-oversize series | |
| 36 | Q***2 | Hexagon nut, style I | |
| 37 | Q***0 | Hexagon flange bolt-oversize series | |
| 38 | Q***4 | Plain washer | |
| 39 | Q***6 | Гайка шестигранная с буртиком | |
| 4 | Q***0 | Hexagon flange bolt-oversize series | |
| 40 | Q***0 | Пластмассовая протяжка | |
| 41 | H***0 | Nylon tube-leveling valve to air spring | |
| 42 | Q***4 | Hexagon flange locking-nut, full metal | |
| 43 | Q***0 | Hexagon flange bolt-oversize series | |
| 44 | Q***0 | Гайка шестигранная с буртиком | |
| 45 | Q***0 | Hexagon flange bolt-oversize series | |
| 46 | Q***6 | Wmetallic locking nut,hexagon flange | |
| 47 | H***0 | Base, front suspension | |
| 48 | H***0 | Base, front suspension | |
| 49 | H***0 | Reinforced support, front suspension | |
| 5 | Q***2 | Плоская шайба | |
| 50 | H***0 | Reinforced support, front suspension | |
| 51 | Q***2 | Hexagon flange bolt-oversize series | |
| 52 | Q***2 | Hexagon flange bolt-oversize series | |
| 6 | H***0 | Air spring assembly | |
| 7 | Q***2 | Hexagon flange bolt-oversize series | |
| 8 | Q***2 | Hexagon flange self-locking nut | |
| 9 | H***0 | Holder, front suspension |
