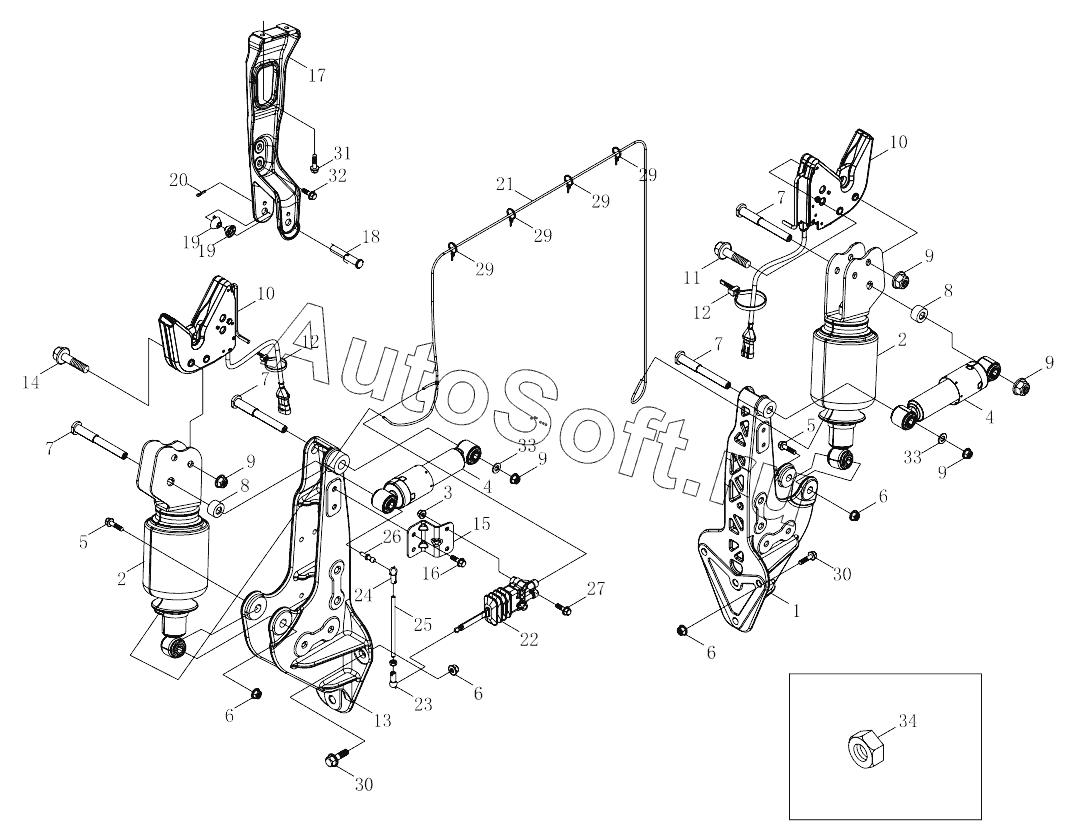

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1SB248502B401 Rear mounting and locking system, body
26
18
19
19
20
21
22
23
24
25
17
27
28
29
29
29
29
30
30
31
32
33
33
34
9
9
9
9
9
1
2
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB248502B401 | 1***1 | Rear mounting and locking system, body | |
| 1 | H***0 | Right lower bracket | |
| 2 | H***0 | Air spring assembly | |
| 3 | Q***2 | All-metal hexagon flange lock nut | |
| 4 | H***0 | Lateral damper | |
| 5 | Q***0 | Hexagon flange bolt | |
| 6 | Q***4 | Hexagon flange locking-nut, full metal | |
| 7 | H***0 | Anchor pin, lateral damper | |
| 8 | H***0 | Gasket | |
| 9 | Q***2 | Гайка | |
| 10 | H***0 | Hydraulic lock | |
| 11 | Q***0 | Hexagon flange bolt-oversize series | |
| 12 | Q***0 | Хомут стяжной | |
| 13 | H***0 | Left lower bracket | |
| 14 | Q***0 | Hexagon flange bolt-oversize series | |
| 15 | H***0 | Bracket, leveling valve | |
| 16 | Q***5 | Hexagon flange bolt | |
| 17 | H***0 | Body, lock | |
| 18 | H***0 | Dead axle | |
| 19 | H***0 | Damping block | |
| 20 | Q***8 | Шплинт | |
| 21 | H***0 | Air tube bundle, air spring | |
| 22 | H***0 | Leveling valve assembly | |
| 23 | H***0 | Swing link connector-right handed | |
| 24 | H***0 | Swing link connector-left handed | |
| 25 | H***0 | Longitudinal swing link, leveling valve | |
| 26 | H***0 | Fixing ball, leveling valve | |
| 27 | Q***5 | Hexagon flange bolt-oversize series | |
| 28 | Q***8 | Гайка шестигранная с буртиком | |
| 29 | Q***0 | Пластмассовая протяжка | |
| 30 | Q***2 | Hexagon flange bolt-oversize series | |
| 31 | Q***0 | Hexagon flange bolt-oversize series | |
| 32 | Q***0 | Hexagon flange bolt-oversize series | |
| 33 | Q***4 | Plain washer | |
| 34 | Q***6 | Гайка |
