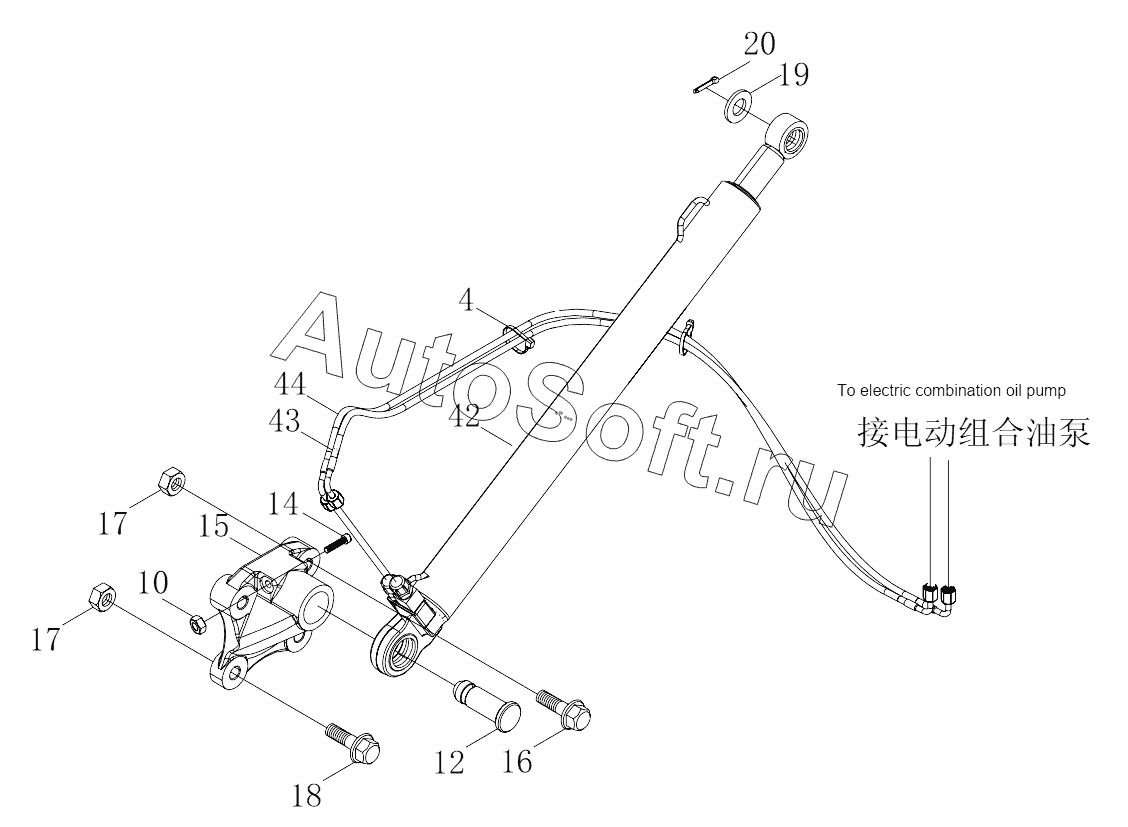

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1SB248502C402 Tilting system, body
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
11
1
2
3
4
5
6
7
8
9
10
1SB248502C402
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB248502C402 | 1***2 | Tilting system, body | |
| 1 | H***0 | Body, union elbow, oil pipe | |
| 2 | H***0 | Connecting oil pipe, hydraulic lock | |
| 3 | H***0 | Body, union tee, oil pipe | |
| 4 | Q***0 | Пластмассовая протяжка | |
| 5 | H***0 | Oil inlet pipe, hydraulic lock | |
| 6 | H***0 | Wire cross bracket | |
| 7 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 8 | Q***8 | Гайка шестигранная с буртиком | |
| 9 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | Q***6 | Гайка | |
| 11 | 1***3 | Rubber ring | |
| 12 | H***0 | Mounting shaft, cylinder | |
| 13 | H***0 | Main cylinder | |
| 14 | Q***5 | Hex socket cheese-head screw | |
| 15 | H***0 | Support, cylinder | |
| 16 | Q***2 | Hexagon flange bolt-oversize series | |
| 17 | Q***2 | Hexagon nut, style I | |
| 18 | Q***2 | Hexagon flange bolt-oversize series | |
| 19 | Q***4 | Плоская шайба | |
| 20 | Q***6 | Шплинт разводной | |
| 21 | H***0 | Oil return pipe, main cylinder | |
| 22 | H***0 | Bracket, thread guide | |
| 23 | Q***0 | Hexagon flange bolt-oversize series | |
| 24 | Q***0 | Гайка шестигранная с буртиком | |
| 25 | H***0 | Electric combination oil pump | |
| 26 | H***0 | Controller, electric pump | |
| 27 | H***0 | Bracket, controller | |
| 28 | H***0 | Bracket, electric pump | |
| 29 | Q***0 | Hexagon flange bolt-oversize series | |
| 30 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 31 | H***0 | Lift caution plate | |
| 32 | H***0 | Note marking, lifting operation | |
| 33 | H***0 | Reinforcing stay, bracket, electric pump | |
| 34 | H***0 | Attachment bracket, stay | |
| 35 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 36 | H***0 | Oil pipe, release cylinder | |
| 37 | 1***2 | Straight-through joint, release cylinder | |
| 38 | H***0 | Bracket, thread guide | |
| 39 | Q***0 | Sealing washer | |
| 40 | 1***8 | Fixing clip, lift pipe | |
| 41 | H***0 | Oil inlet pipe, main cylinder | |
| 42 | H***0 | Auxiliary cylinder | |
| 43 | H***0 | Oil inlet pipe, auxiliary cylinder | |
| 44 | H***0 | Oil return pipe, auxiliary cylinder |
