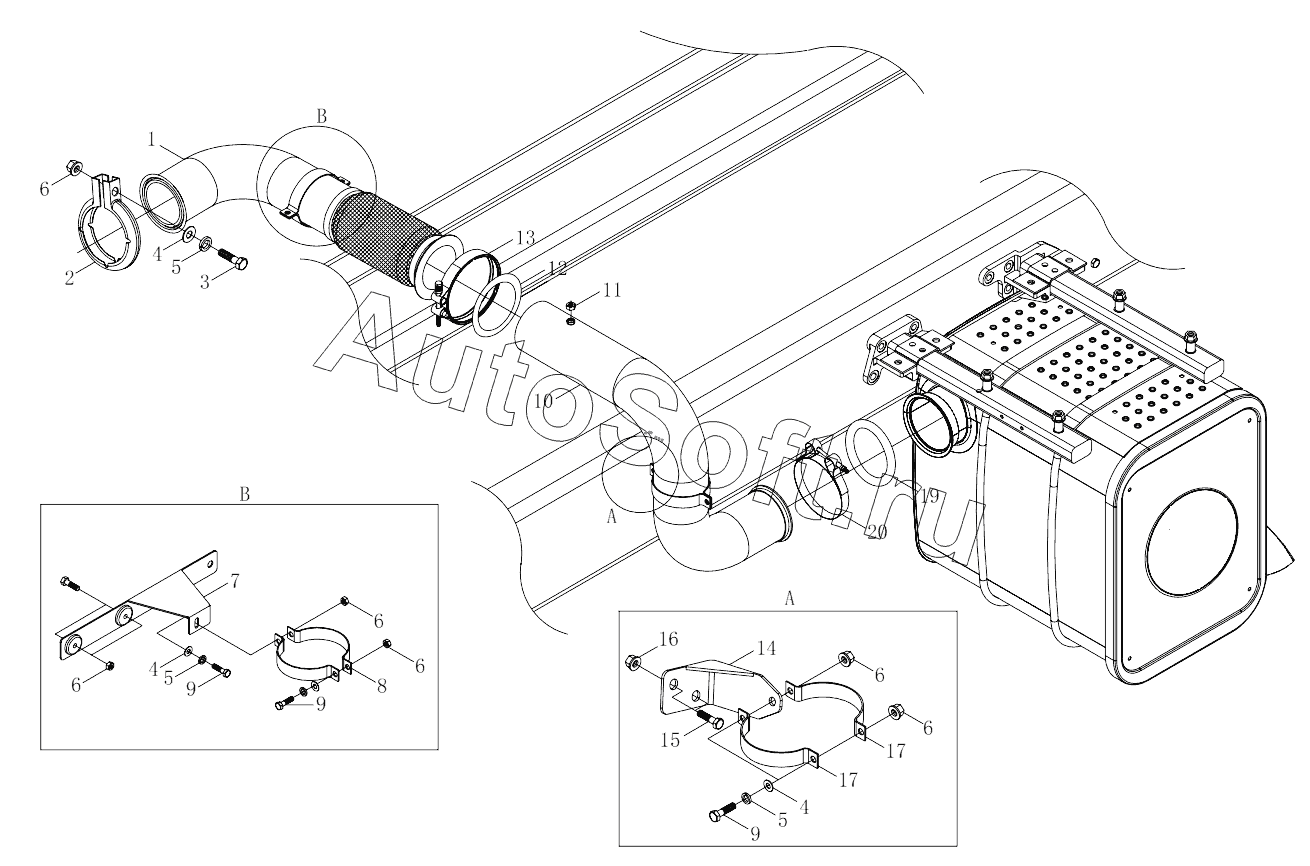

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S41891200601 Exhaust system-1
1S41891200601
1
2
3
4
4
4
5
5
5
6
6
6
6
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S41891200601 | 1***1 | Exhaust system | |
| 1 | H***0 | Exhaust pipe weldment 1 | |
| 2 | 1***6 | Exhaust pipe clip | |
| 3 | Q***0 | Болт крепления главного цилиндра сцепления | |
| 4 | Q***0 | Плоская шайба | |
| 5 | Q***0 | Шайба пружинная | |
| 6 | Q***0 | Гайка | |
| 7 | 1***6 | Exhaust pipe bracket | |
| 8 | 1***4 | Clamp | |
| 9 | Q***5 | Болт | |
| 10 | H***0 | Exhaust pipe wledment assembly | |
| 11 | 1***3 | Mounting nut, injector | |
| 12 | 1***8 | Seal pad | |
| 13 | 1***9 | Clamp | |
| 14 | H***0 | Exhaust pipe bracket | |
| 15 | Q***5 | Болт | |
| 16 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 17 | 1***4 | Clamp | |
| 18 | 1***2 | Exhaust after treatment assembly | |
| 19 | 1***8 | Seal pad | |
| 20 | 1***9 | Clamp | |
| 21 | 1***7 | Muffler bracket 1 | |
| 22 | Q***0 | Hexagon head bolt | |
| 23 | Q***5 | Hexagon head bolt | |
| 24 | Q***6 | Стопорная гайка металлическая | |
| 25 | H***0 | Muffler bracket 2 | |
| 26 | Q***5 | Болт | |
| 27 | 1***5 | Welded pull rod assembly | |
| 28 | Q***5 | Hexagon head bolt | |
| 29 | 1***9 | Backing plate | |
| 30 | 1***5 | Fixing strap, muffler | |
| 31 | H***0 | Nut, strap | |
| 32 | 1***6 | Heat insulation board | |
| 33 | Q***0 | Hexagon head bolt | |
| 34 | Q***8 | Шайба пружинная | |
| 35 | Q***8 | Плоская шайба | |
| 36 | 1***7 | Side guard board | |
| 37 | Q***0 | Hexagon head bolt |
