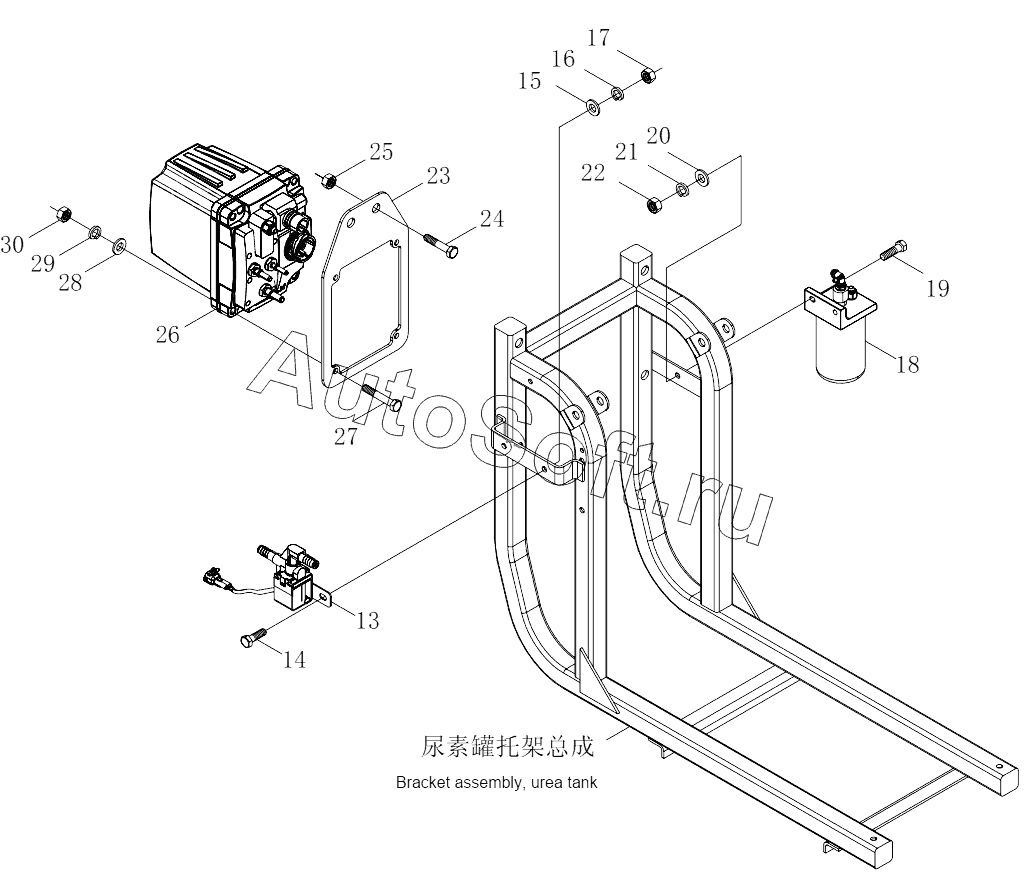

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S41891250201 Exhaust purifying device
56
50
66
65
64
63
62
61
60
59
58
57
51
55
54
53
52
51
50
49
48
47
46
62
73
72
71
70
69
68
67
66
65
64
63
45
61
60
59
58
57
56
55
54
53
52
11
22
21
20
19
18
17
16
15
14
13
12
23
10
9
8
7
6
5
4
3
2
1
34
44
43
42
41
40
39
38
37
36
36
35
1S41891250201
33
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S41891250201 | 1***1 | Exhaust purifying device | |
| 1 | H***0 | Urea tank bracket assembly | |
| 2 | Q***5 | Hexagon head bolt | |
| 3 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 4 | H***0 | Urea tank assembly | |
| 5 | 1***2 | Urea tank cover assembly | |
| 6 | H***0 | Rubber pad | |
| 7 | H***0 | Pull belt assembly | |
| 8 | Q***0 | Pin shaft | |
| 9 | Q***0 | Split pin | |
| 10 | 1***0 | Круглая тесьма-завязка | |
| 11 | H***0 | Wire-threading sleeve | |
| 12 | 1***2 | Wire-threading sleeve | |
| 13 | H***0 | Drainage solenoid valve | |
| 14 | Q***5 | Болт | |
| 15 | Q***8 | Плоская шайба | |
| 16 | Q***8 | Шайба пружинная | |
| 17 | Q***8 | Гайка | |
| 18 | 1***7 | Air filter | |
| 19 | Q***0 | Болт | |
| 20 | Q***8 | Плоская шайба | |
| 21 | Q***8 | Шайба пружинная | |
| 22 | Q***8 | Гайка | |
| 23 | H***0 | Bracket, urea pump | |
| 24 | Q***0 | Болт | |
| 25 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 26 | 1***5 | Urea pump assembly | |
| 27 | Q***5 | Шестигранный болт | |
| 28 | Q***8 | Плоская шайба | |
| 29 | Q***8 | Шайба пружинная | |
| 30 | Q***8 | Гайка | |
| 31 | H***0 | Water pipe | |
| 32 | H***0 | Urea tube | |
| 33 | H***0 | Urea tube | |
| 34 | H***0 | Intake pipe | |
| 35 | H***0 | Urea tube | |
| 36 | 1***9 | Urea nozzle assembly | |
| 36 | 1***7 | Хомут ленточный | |
| 37 | 1***6 | Temperature sensor | |
| 38 | 1***7 | Temperature sensor | |
| 39 | 1***8 | NOx sensor | |
| 40 | Q***5 | Болт | |
| 41 | Q***8 | Плоская шайба | |
| 42 | Q***8 | Шайба пружинная | |
| 43 | Q***8 | Гайка | |
| 44 | 1***1 | Bracket, NOx ECU | |
| 45 | Q***5 | Болт | |
| 46 | Q***8 | Шайба пружинная | |
| 47 | Q***8 | Плоская шайба | |
| 48 | Q***2 | Хомут стяжной | |
| 49 | H***0 | Water pipe | |
| 50 | H***0 | Water pipe | |
| 50 | H***0 | Water pipe | |
| 51 | H***0 | Water return steel pipe | |
| 51 | H***0 | Water return steel pipe | |
| 52 | H***0 | Water inlet steel pipe | |
| 52 | H***0 | Water inlet steel pipe | |
| 53 | H***0 | Water intake pipe | |
| 53 | H***0 | Water intake pipe | |
| 54 | H***0 | Water return pipe | |
| 54 | H***0 | Water return pipe | |
| 55 | 1***3 | Water intake joint, engine | |
| 55 | 1***3 | Water intake joint, engine | |
| 56 | H***0 | Installation bracket, steel pipe | |
| 56 | H***0 | Installation bracket, steel pipe | |
| 57 | Q***5 | Hexagon head bolt | |
| 57 | Q***5 | Hexagon head bolt | |
| 58 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 58 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 59 | H***0 | Double pipe clamp | |
| 59 | H***0 | Double pipe clamp | |
| 60 | Q***0 | Болт с шестигранной головкой | |
| 60 | Q***0 | Болт с шестигранной головкой | |
| 61 | Q***6 | Плоская шайба | |
| 61 | Q***6 | Плоская шайба | |
| 62 | Q***6 | Шайба пружинная | |
| 62 | Q***6 | Шайба пружинная | |
| 63 | Q***6 | Гайка | |
| 63 | Q***6 | Гайка | |
| 64 | 1***3 | Single pipe clamp bracket | |
| 64 | 1***3 | Single pipe clamp bracket | |
| 65 | Q***5 | Болт | |
| 65 | Q***5 | Болт | |
| 66 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 66 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 67 | Q***4 | Скоба | |
| 68 | Q***0 | Болт с шестигранной головкой | |
| 69 | Q***6 | Плоская шайба | |
| 70 | Q***6 | Шайба пружинная | |
| 71 | Q***6 | Гайка | |
| 72 | 1***2 | Резиновая прокладка | |
| 73 | H***0 | Washer |
