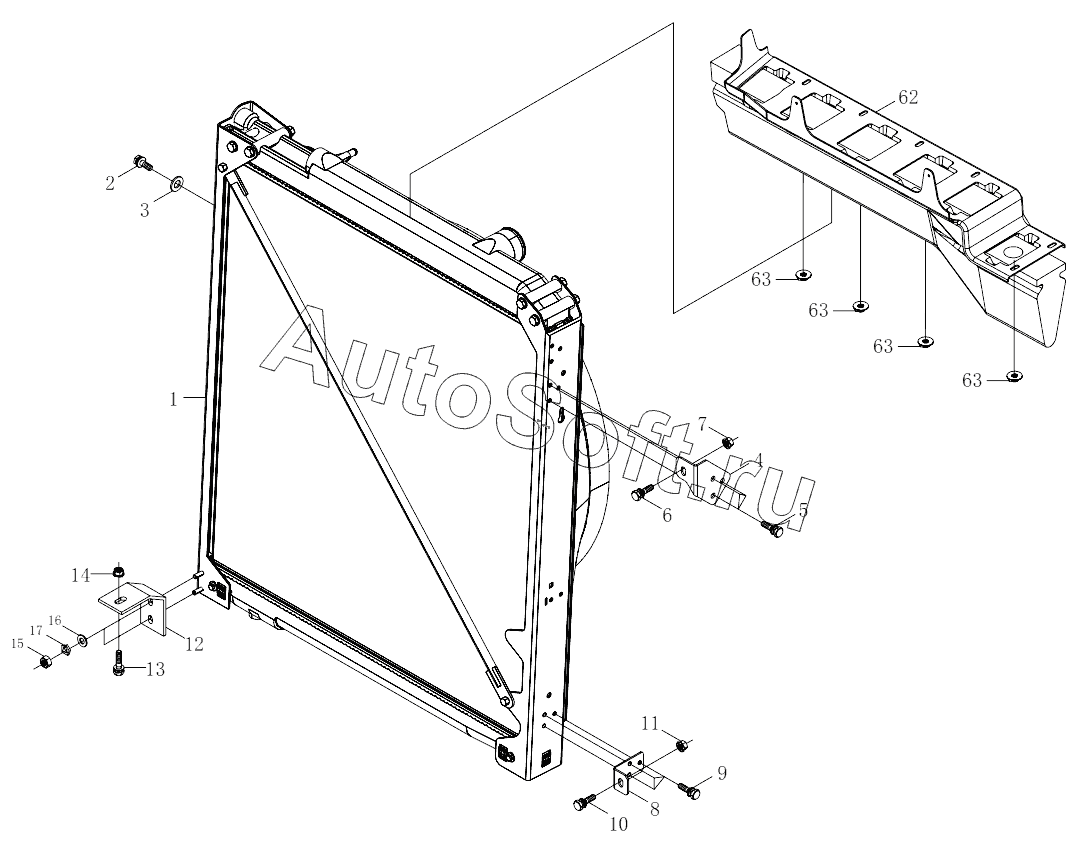

Каталог запасных частей к технике: Foton 4189SLFKA-AEZA01 (2012). 1S42591300401 Cooling system
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
51
52
53
54
55
56
57
58
59
60
61
62
63
63
63
63
64
65
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
1S42591300401
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S42591300401 | 1***1 | Cooling system | |
| 1 | H***0 | Aluminum radiator and fan cover assembly | |
| 2 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 3 | Q***8 | Шайба | |
| 4 | H***0 | Left upper bracket | |
| 5 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 6 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 7 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 8 | H***0 | Left lower bracket | |
| 9 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 11 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 12 | H***0 | Right lower bracket | |
| 13 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 14 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 15 | Q***8 | Гайка | |
| 16 | Q***8 | Плоская шайба | |
| 17 | Q***8 | Шайба пружинная | |
| 18 | H***0 | Engine water outlet hose 1 | |
| 19 | Q***0 | Хомут стяжной | |
| 20 | H***0 | Water outlet steel pipe, engine | |
| 21 | 1***3 | Clamp | |
| 22 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 23 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 24 | H***0 | Water pipe fixing bracket 1 | |
| 25 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 26 | H***0 | Water inlet hose 2, engine | |
| 27 | Q***0 | Хомут стяжной | |
| 28 | H***0 | Water inlet hose 1, engine | |
| 29 | Q***0 | Хомут стяжной | |
| 30 | H***0 | Clamp | |
| 31 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 32 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 33 | H***0 | Water pipe fixing bracket | |
| 34 | H***0 | Water inlet steel pipe, engine | |
| 35 | H***0 | Clamp | |
| 36 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 37 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 38 | H***0 | Water pipe fixing bracket | |
| 39 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 40 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 41 | H***0 | Water inlet hose 1, engine | |
| 42 | Q***0 | Хомут стяжной | |
| 43 | H***0 | Auxiliary water tank assembly | |
| 44 | H***0 | One-way valve | |
| 45 | H***0 | Radiator exhaust hose | |
| 46 | Q***7 | Хомут червячный | |
| 47 | H***0 | Water position sensor | |
| 48 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 49 | H***0 | Radiator exhaust hose | |
| 50 | Q***7 | Хомут червячный | |
| 51 | H***0 | Engine water outlet hose | |
| 52 | Q***7 | Хомут червячный | |
| 53 | H***0 | Water supply hose 2 for engine | |
| 54 | Q***5 | Хомут червячный | |
| 55 | H***0 | Replenishment steel pipe, surge tank | |
| 56 | H***0 | Clamp | |
| 57 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 58 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 59 | H***0 | Water pipe fixing bracket 3 | |
| 60 | H***0 | Water supply hose 1 for engine | |
| 61 | Q***5 | Хомут червячный | |
| 62 | H***0 | Wind deflector assembly, radiator | |
| 63 | H***0 | Insulation mat button | |
| 64 | H***0 | Wind deflector assembly, surge tank | |
| 65 | H***0 | Insulation mat button |
