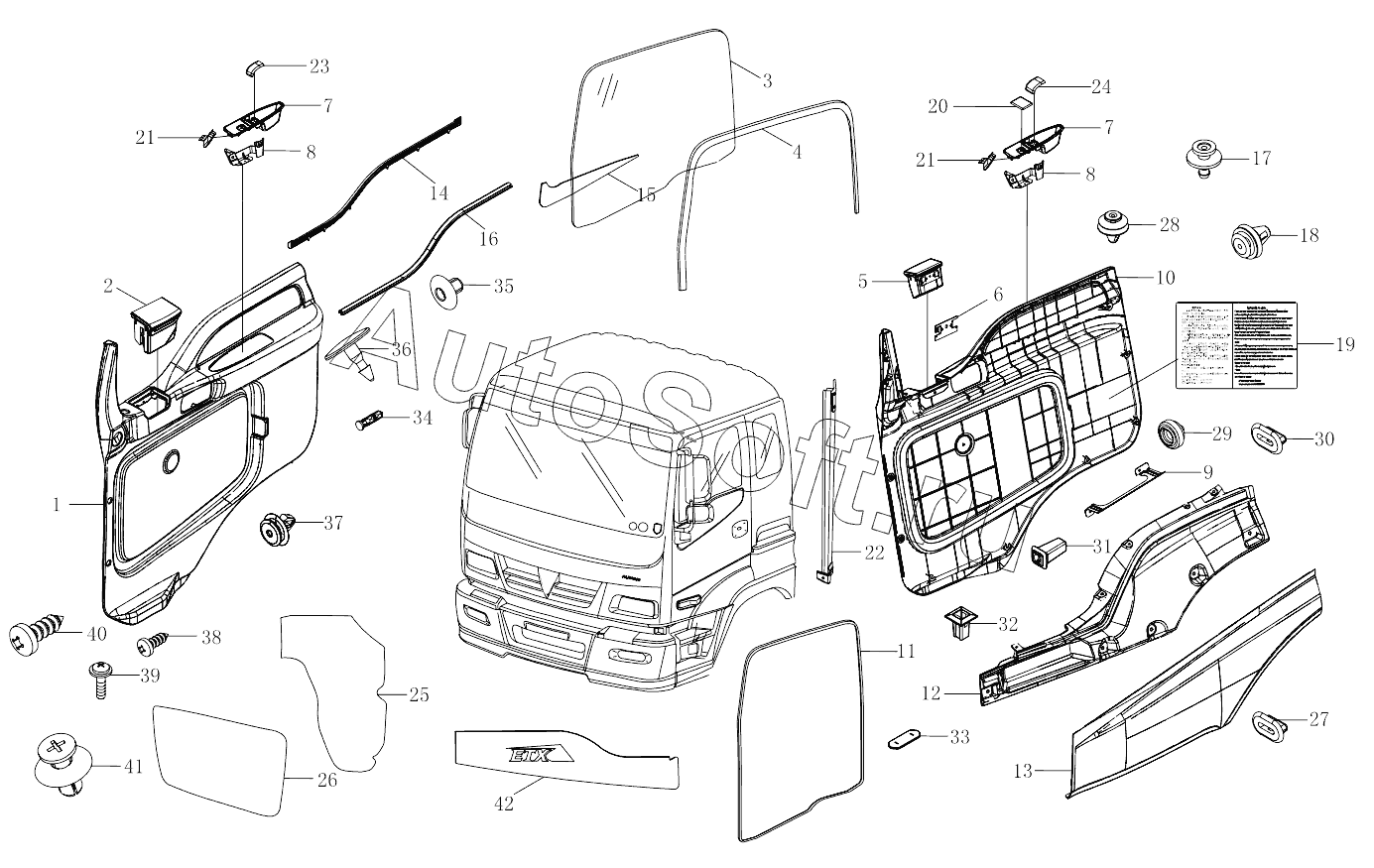

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1SB2496120603 Front side vehicle door accessories
31
20
21
21
22
22
22
22
23
24
25
25
26
27
28
29
30
19
32
33
34
35
36
37
38
39
40
41
42
42
42
42
10
1
2
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
9
1SB2496120603
11
11
12
12
13
13
14
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB2496120603 | 1***3 | Front side vehicle door accessories | |
| 1 | 1***2 | RH door inner guard board assy | |
| 2 | 1***9 | Ashtray assy, RH | |
| 3 | 1***2 | Стекло двери левое | |
| 3 | 1***3 | Стекло двери правое | |
| 4 | 1***1 | Уплотнение стекла левой двери | |
| 4 | 1***2 | Уплотнение стекла правой двери | |
| 5 | 1***6 | Ashtray assy, LH | |
| 6 | 1***7 | Кронштейн крепления пепельницы | |
| 7 | 1***8 | LH inner handrail assy | |
| 7 | 1***9 | RH inner handrail assy | |
| 8 | 1***0 | Кронштейн крепления ручки двери внутренней левой | |
| 8 | 1***1 | Кронштейн крепления ручки двери внутренней правой | |
| 9 | 1***6 | Ограничитель открывания двери левый | |
| 9 | 1***6 | Ограничитель открывания двери правый | |
| 10 | 1***1 | LH door inner guard board assy | |
| 11 | 1***3 | Уплотнение левой двери | |
| 11 | 1***4 | Уплотнение правой двери | |
| 12 | 1***9 | LH door lower decorative lining plate | |
| 12 | 1***0 | RH door lower decorative lining plate | |
| 13 | 1***1 | LH door lower decoration plate assy | |
| 13 | 1***2 | Lower trim panel assy of RH door | |
| 14 | 1***7 | Уплотнение стекла левой двери наружный | |
| 14 | 1***8 | Уплотнение стекла правый двери наружный | |
| 15 | 1***9 | Наклейка левой двери | |
| 15 | 1***0 | Наклейка правой двери | |
| 16 | 1***9 | Уплотнение стекла левой двери внутреннее | |
| 16 | 1***0 | Уплотнение стекла правой двери внутреннее | |
| 17 | 1***3 | Snap button-vehicle door lower trim panel | |
| 18 | 1***7 | Inner guard board snap button | |
| 19 | 1***0 | Наклейка | |
| 20 | 1***9 | LH inner handrail blank cover A | |
| 21 | 1***2 | Handrail cover clip | |
| 22 | 1***7 | LH front door rail assy | |
| 22 | 1***8 | RH front door rail assy | |
| 22 | 1***9 | LH rear door rail assy | |
| 22 | 1***0 | RH rear door rail assy | |
| 23 | 1***1 | RH inner handrail blank cover cover | |
| 24 | 1***0 | LH inner handrail blank cover B | |
| 25 | 1***5 | Water proof diaphragm, before LH door | |
| 25 | 1***6 | Water proof diaphragm, before RH door | |
| 26 | 1***7 | Door rear water proof diaphragm | |
| 27 | 1***3 | Half-round head end cover | |
| 28 | 1***3 | Clip-door shield | |
| 29 | 1***1 | Circular buffer pad | |
| 30 | 1***5 | Snap button seat-roof trim panel | |
| 31 | 1***1 | Гайка пластиковая | |
| 32 | 1***9 | Snap button seat-vent cover | |
| 33 | 1***4 | Cap, lower ventilation openning | |
| 34 | 1***9 | Пистон | |
| 35 | 1***0 | Седло пистона | |
| 36 | 1***5 | Front door long nail | |
| 37 | 1***5 | Plastic snap button | |
| 38 | Q***2 | Self-tapping screw | |
| 39 | Q***6 | Винт | |
| 40 | Q***3 | Self-tapping screw | |
| 41 | 1***7 | Snap button seat-vehicle door lower trim panel | |
| 42 | 1***1 | ETX window sill sticker | |
| 42 | 1***2 | ETX window sill sticker | |
| 42 | 1***3 | ETX door side mark sill sticker | |
| 42 | 1***4 | ETX door side mark sill sticker |
