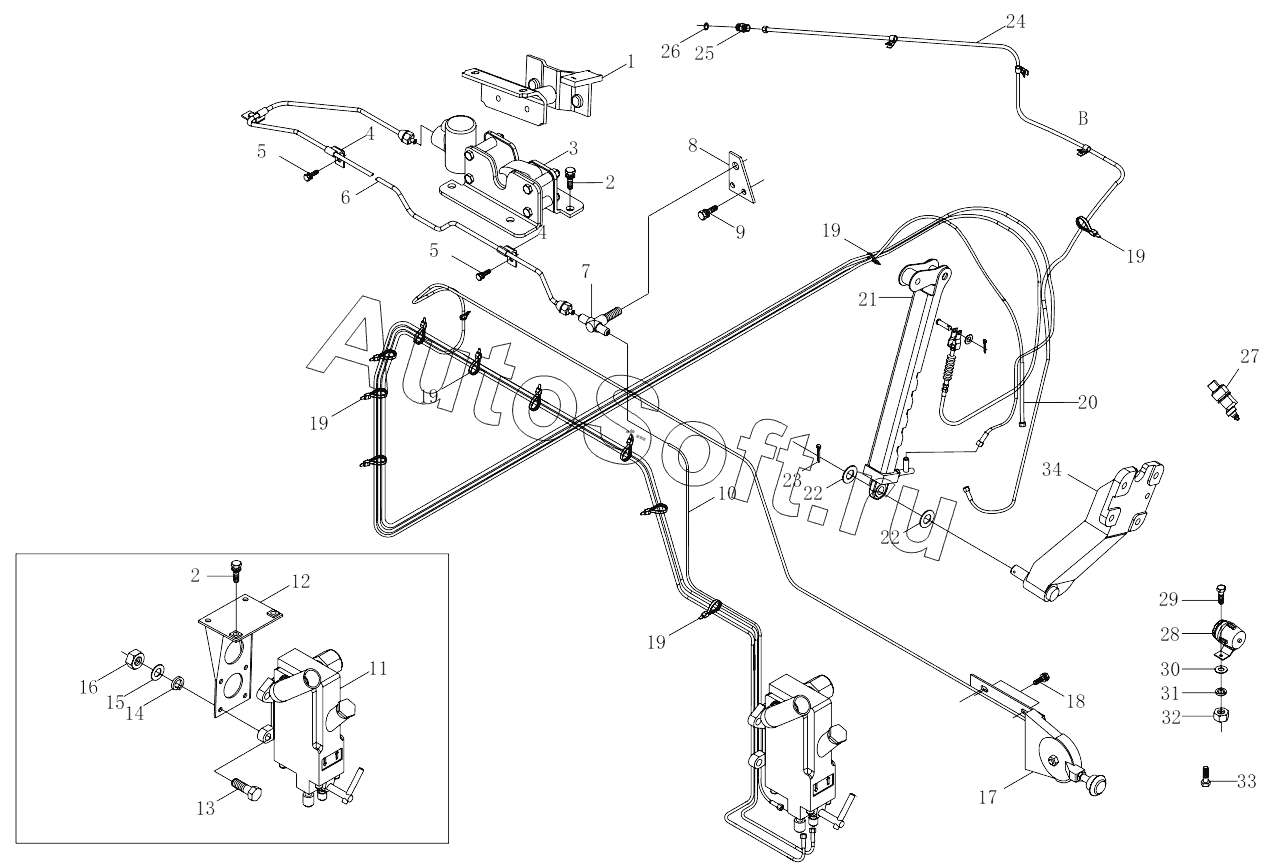

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1SB2495020302 Vehicle body tilting and locking mechanism (RH driving, self-unloading), (1B24950240001) Tilting operation mechanism assy (RH)
26
18
19
19
19
19
19
20
21
22
22
23
24
25
17
27
28
29
30
31
32
33
34
8
1
2
2
3
4
5
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1B24950240001 | 1***1 | Tilting operation mechanism assy | |
| 1SB2495020302 | 1***2 | Vehicle body tilting and locking mechanism | |
| 1 | 1***9 | Upper lock body assy, rear suspend | |
| 2 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 3 | 1***9 | Lower lock body assy, rear suspend | |
| 4 | 1***5 | Oil pipe clip | |
| 5 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 6 | 1***1 | Hard pipe | |
| 7 | 1***3 | Two-way joint | |
| 8 | 1***4 | Fixing plate of two-way connector | |
| 9 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | 1***3 | Connecting hose | |
| 11 | 1***1 | Manual oil pump assy | |
| 12 | 1***2 | Manual oil pump bracket | |
| 13 | Q***0 | Болт | |
| 14 | Q***0 | Шайба пружинная | |
| 15 | Q***0 | Плоская шайба | |
| 16 | Q***0 | Гайка | |
| 17 | 1***1 | Oil cylinder pull cable assy | |
| 18 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 19 | Q***0 | Пластмассовая крепежная лента | |
| 20 | 1***2 | Connecting oil pipe, oil cylinder | |
| 21 | 1***1 | Tilting cylinder assy,H3 series | |
| 22 | Q***0 | Шайба | |
| 23 | Q***6 | Шплинт разводной | |
| 24 | 1***1 | Connecting oil pipe, unhooking oil cylinder | |
| 25 | 1***2 | Straight-through joint, release cylinder | |
| 26 | Q***0 | Sealing washer | |
| 27 | 1***6 | Lower dead center switch | |
| 28 | 1***4 | Tilting buzzer | |
| 29 | Q***0 | Болт | |
| 30 | Q***8 | Плоская шайба | |
| 31 | Q***8 | Шайба пружинная | |
| 32 | Q***8 | Гайка | |
| 33 | Q***5 | Болт | |
| 34 | 1***1 | Lifting cylinder bracket assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
