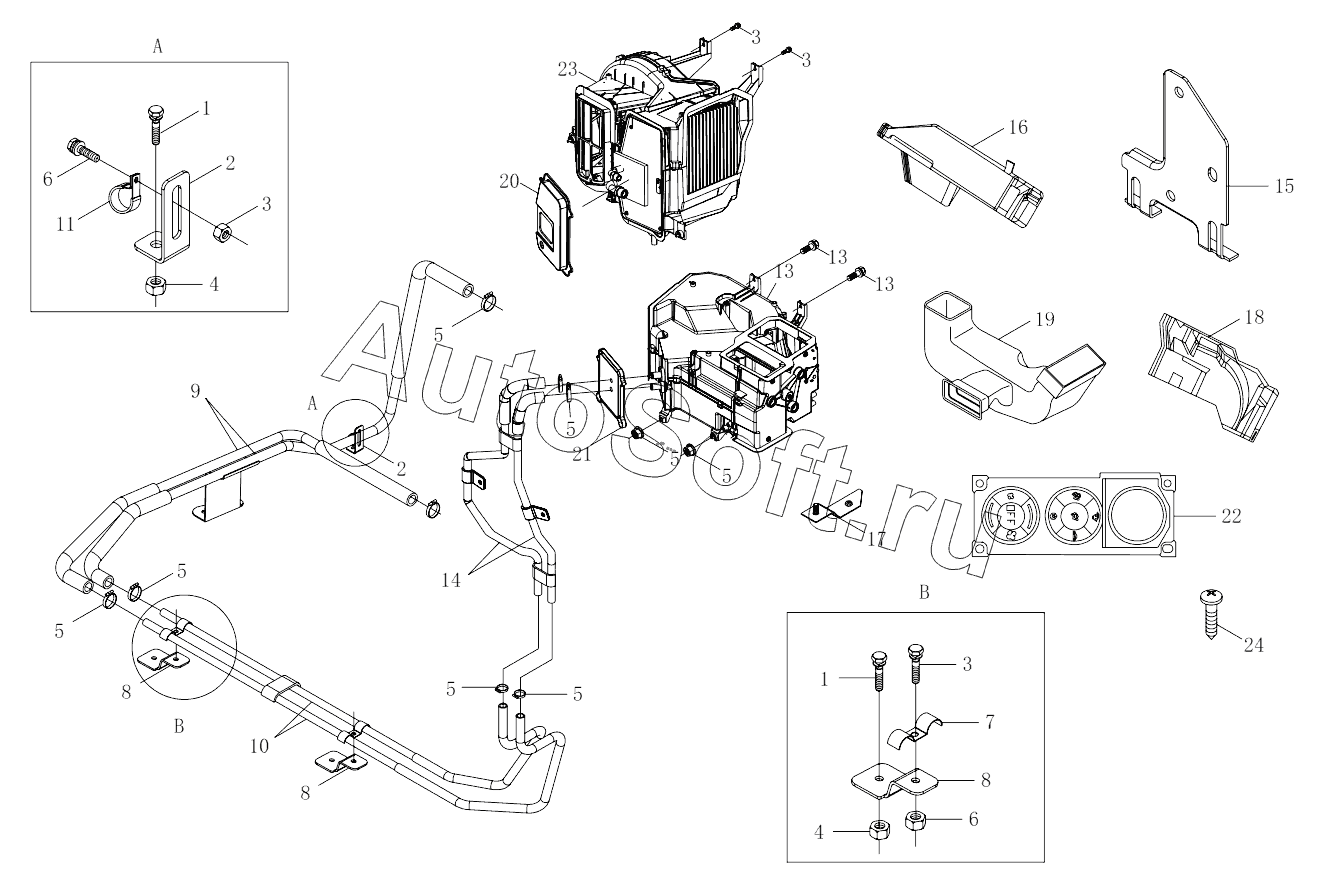

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1SB2498110709 Heater
12
12
24
23
22
21
20
19
18
17
16
15
14
13
1SB2498110709
1SB2498110709
11
10
9
8
8
8
7
6
6
5
5
5
5
5
5
5
5
4
4
3
3
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1SB2498110709 | 1***9 | Heater | |
| 1 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 2 | 1***4 | Pipeline support | |
| 3 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 4 | Q***8 | Гайка шестигранная с зубчатым буртиком | |
| 5 | Q***5 | Хомут червячного типа | |
| 6 | Q***6 | Гайка шестигранная с зубчатым буртиком | |
| 7 | 1***6 | Support | |
| 8 | 1***2 | Support | |
| 9 | 1***2 | Chassis warm air pipeline assy | |
| 10 | 1***2 | Chassis warm air pipeline assy | |
| 11 | Q***4 | Зажим для одной трубы | |
| 12 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 13 | 1***1 | Air heater assy | |
| 14 | 1***0 | Front wall pipeline assy | |
| 15 | 1***7 | Support | |
| 16 | 1***5 | Driver side lower vent assy | |
| 17 | 1***9 | LH lower air duct fixing plate | |
| 18 | 1***2 | Middle lower air outlet pipe | |
| 19 | 1***3 | Codriver side lower air outlet pipe | |
| 20 | 1***4 | Evaporator pipeline shield assy | |
| 21 | 1***2 | Warm air water pipe shield | |
| 22 | 1***7 | Airconditioner control plate | |
| 23 | 1***4 | Blower assy | |
| 24 | Q***6 | Tapping screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
