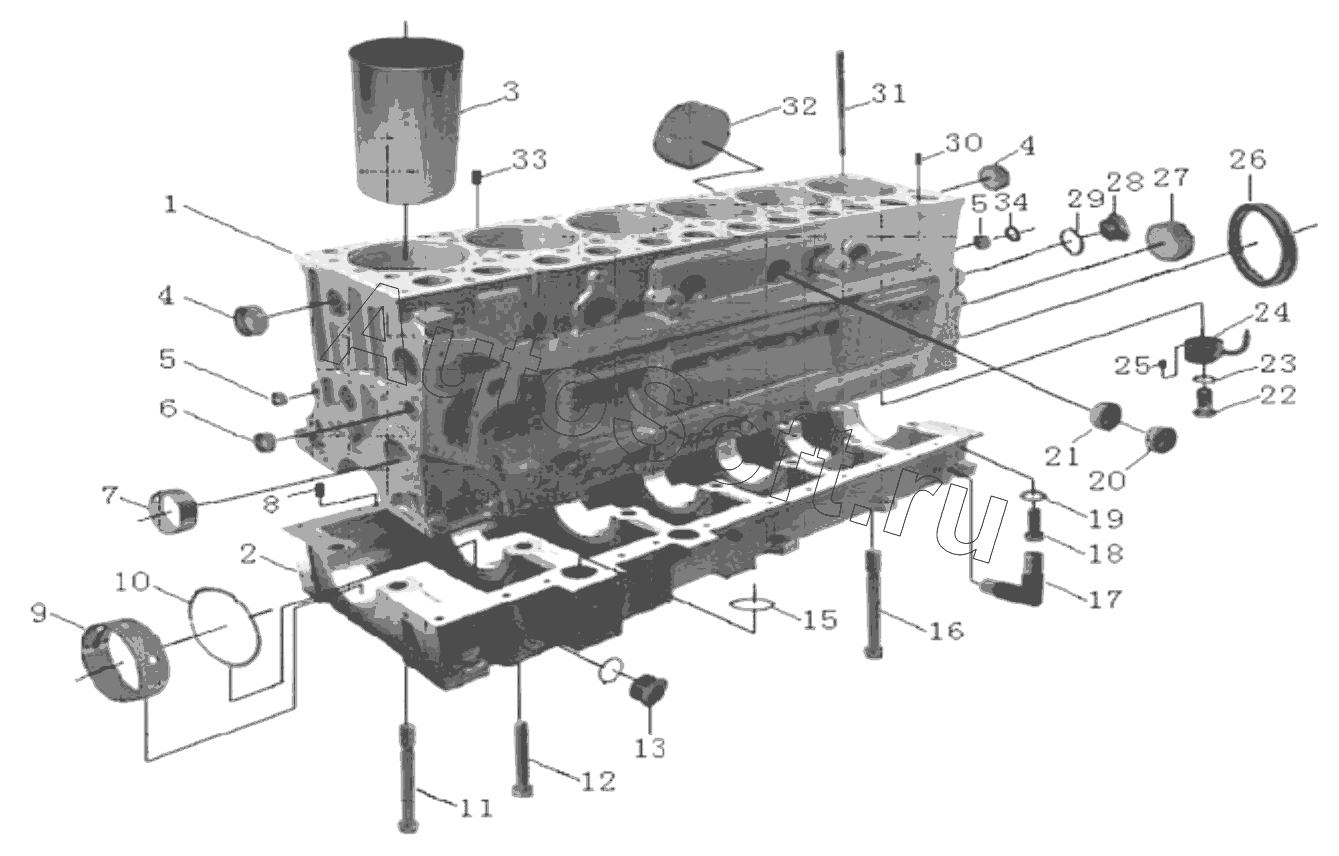

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1S325110002H8 WD615.50 engine assy (with 213 kW domestic pump, engineering-version)-cylinder block (I)
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S325110002H8 | 1***8 | Engine assy | |
| 612600010815 | 6***5 | Блок цилиндров в сборе | |
| 1 | 6***6 | Cylinder block | |
| 2 | 6***6 | Crankcase | |
| 3 | 6***4 | Гильза цилиндра | |
| 4 | 9***1 | Заглушка блока цилиндров | |
| 5 | 9***0 | Заглушка блока цилиндров | |
| 6 | 9***4 | Заглушка блока цилиндров | |
| 7 | 6***0 | Втулка коренная распределительного вала | |
| 7 | 6***9 | Втулка коренная распределительного вала | |
| 8 | 9***A | Палец направляющий коленчатого вала | |
| 9 | 8***6 | Вкладыш коренной коленчатого вала | |
| 10 | 8***5 | Кольцо упорное коленчатого вала | |
| 11 | 6***4 | Болт рамы коленчатого вала | |
| 12 | 9***3 | Болт рамы коленчатого вала | |
| 13 | 9***0 | Заглушка резьбовая рамы коленчатого вала | |
| 15 | 6***4 | Кольцо уплотнительное рамы коленчатого вала | |
| 16 | 6***7 | Болт рамы коленчатого вала | |
| 17 | 6***7 | Переходник угловой трубки слива масла с турбокомпрессора | |
| 18 | 9***8 | Болт рамы коленчатого вала | |
| 19 | 1***3 | Шайба гровера | |
| 20 | 9***5 | Заглушка блока цилиндров | |
| 21 | 9***9 | Заглушка блока цилиндров | |
| 22 | 9***1 | Болт полый | |
| 23 | 9***5 | Шайба Болта форсунки охлаждения поршня | |
| 24 | 6***0 | Форсунка охлаждения поршня | |
| 25 | 9***3 | Палец направляющий форсунки охлаждения поршня | |
| 26 | 6***0 | Rear oil seal | |
| 27 | 9***8 | Заглушка блока цилиндров | |
| 28 | 6***1 | Заглушка основной масляной магистрали блока цилиндров | |
| 29 | 6***5 | Composite washer | |
| 30 | 9***4 | Палец направляющий головки блока цилиндров | |
| 31 | 6***S | Шпилька головки блока цилиндров | |
| 32 | 9***0 | Заглушка блока цилиндров | |
| 33 | 9***6 | Палец направляющий головки блока цилиндров |
