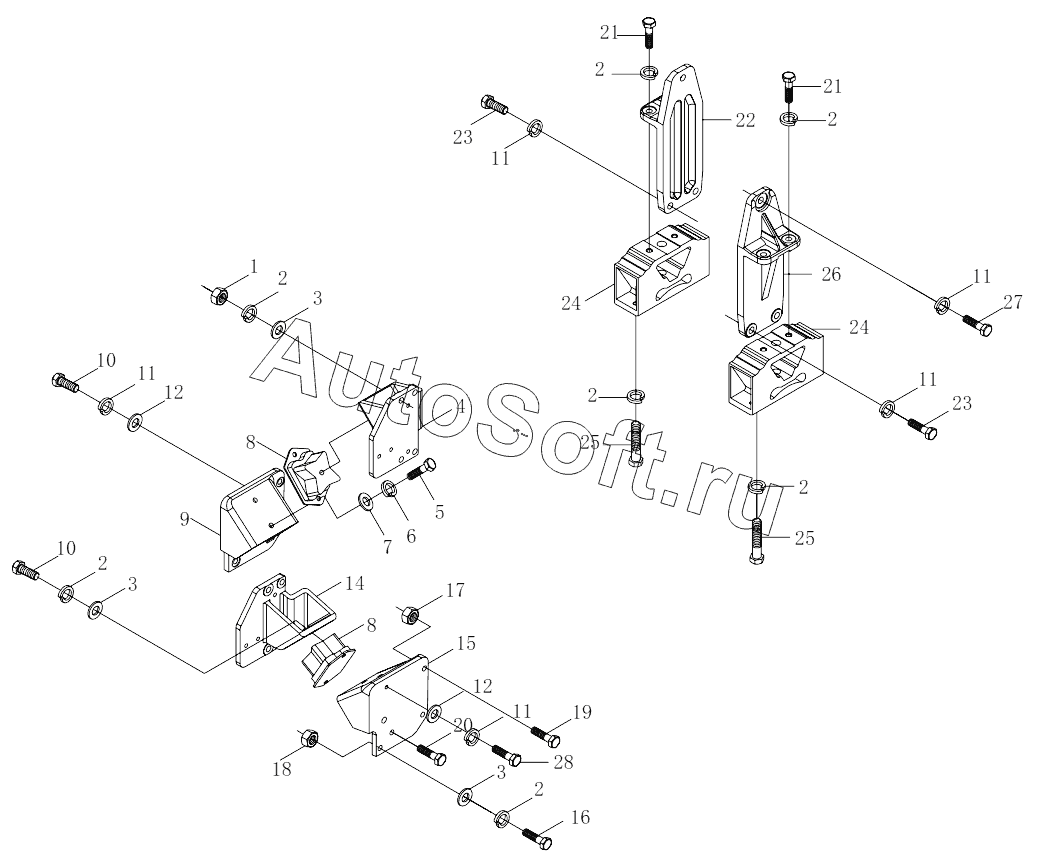

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1S32511010103 Power train assy suspension
15
28
27
26
25
25
24
24
23
23
22
21
21
Q150B1640
20
19
18
17
16
1S32511010103
1S32511010103
14
13
12
12
11
11
11
11
11
10
10
9
8
8
7
6
5
4
3
3
3
2
2
2
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S32511010103 | 1***3 | Power train assy suspension | |
| Q150B1640 | Q***0 | Hexagon head bolt | |
| 1 | Q***2 | Гайка крепления кронштейн нижней подножки | |
| 2 | Q***2 | Тяжелая пружинная шайба | |
| 3 | Q***2 | Плоская шайба | |
| 4 | 1***2 | Engine front mounting support RH | |
| 5 | Q***0 | Болт | |
| 6 | Q***8 | Шайба пружинная | |
| 7 | Q***8 | Плоская шайба | |
| 8 | 1***3 | Подушка опоры двигателя передняя | |
| 9 | 1***4 | RH strut, front suspension | |
| 10 | Q***5 | Болт | |
| 11 | Q***4 | Шайба пружинная | |
| 12 | Q***4 | Шайба плоская | |
| 13 | Q***0 | Болт | |
| 14 | 1***3 | LH support, Engine front mounting | |
| 15 | 1***5 | LH strut, front suspension | |
| 16 | Q***5 | Болт с шестигранной головкой | |
| 17 | Q***6 | Стопорная гайка металлическая | |
| 18 | Q***4 | Prevailing torque type all-metal hexagon nuts,style 2 | |
| 19 | Q***0 | Болт | |
| 20 | Q***0 | Hexagon head bolt | |
| 21 | Q***2 | Hexagon head bolt, fine thread | |
| 22 | 1***3 | RH strut bracket | |
| 23 | Q***2 | Hexagon head bolt, fine thread | |
| 24 | 1***6 | Подушка двигателя задняя | |
| 25 | Q***2 | Hexagon head bolt, fine thread | |
| 26 | 1***2 | LH strut bracket | |
| 27 | Q***2 | Hexagon head bolt-fine thread | |
| 28 | Q***5 | Hexagon head bolt |
