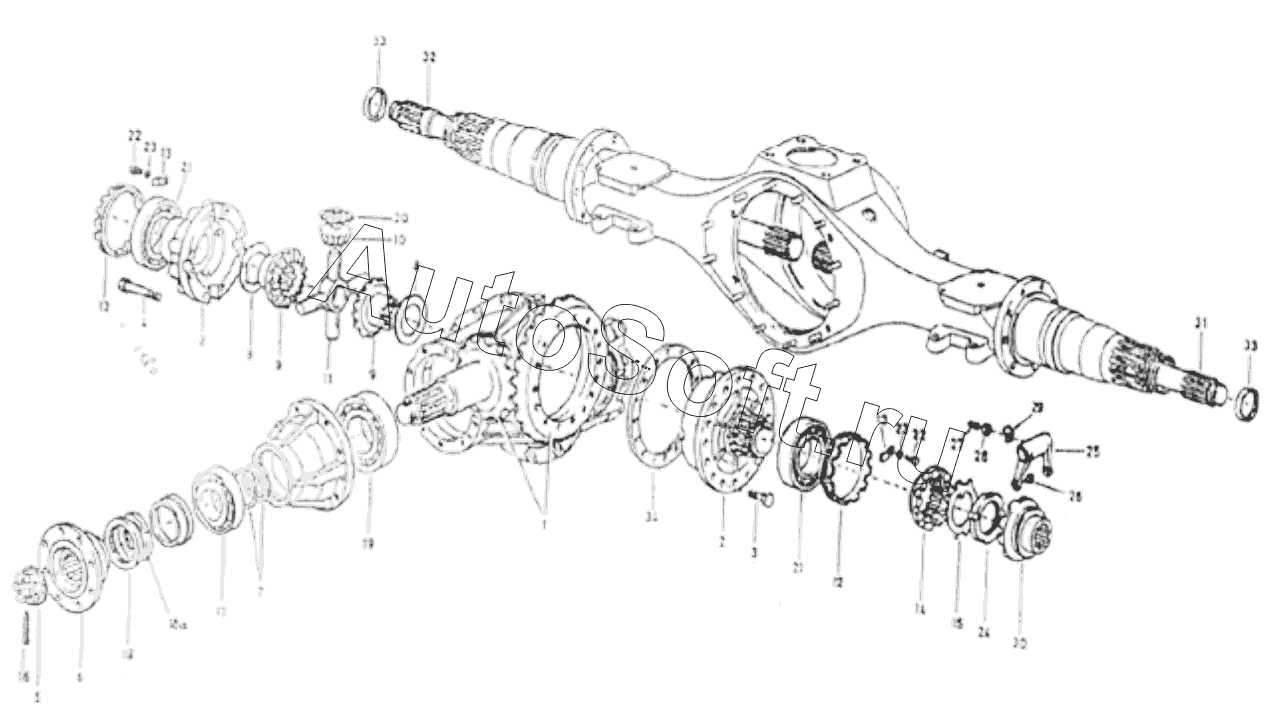

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1S325124002H1 Rear axle (5.73, widened, cast steel)-rear axle housing and main reducer (II)
1S325124002H1
1
2
3
Q151B1635TF2
4
5
6
8
9
9
10
11
12
12
13
13
14
15
17
18
AK99112320030
19
20
21
21
24
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S325124002H1 | 1***1 | Rear axle | |
| AK99112320030 | A***0 | Seal gasket | |
| Q151B1635TF2 | Q***2 | Болт | |
| 1 | A***5 | Driving/driven cone gear | |
| 2 | A***8 | Differential housing assy | |
| 3 | Q***2 | Hex head bolt | |
| 4 | Q***2 | Болт | |
| 5 | A***3 | Гайка фланца входного вала | |
| 6 | A***0 | Фланец входного вала | |
| 8 | A***2 | Shim, half-axle gear | |
| 9 | A***9 | Колесо зубчатое полуосевое | |
| 10 | A***0 | Сателлит межосевого дифференциала | |
| 11 | A***1 | Крестовина межколесного дифференциала | |
| 12 | A***9 | Гайка регулировочная подшипника межколесного дифференциала | |
| 13 | A***1 | Удерживающая пластина | |
| 14 | A***5 | Втулка зацепления фиксирующая межколесной блокировки заднего моста | |
| 15 | A***8 | Locking washer | |
| 17 | 7***7 | Подшипник входного вала наружный | |
| 18 | A***4 | Уплотнительное кольцо выходного вала | |
| 19 | 7***8 | Conical roller bearing | |
| 20 | A***0 | Шайба межколесного дифференциала | |
| 21 | 7***7 | Single-row conical roller bearing | |
| 24 | A***7 | Round nut | |
| 30 | A***6 | Guide sliding sleeve | |
| 31 | H***F | Half-axle | |
| 32 | H***F | Half-axle | |
| 33 | A***7 | Уплотнительное кольцо полуосей |
