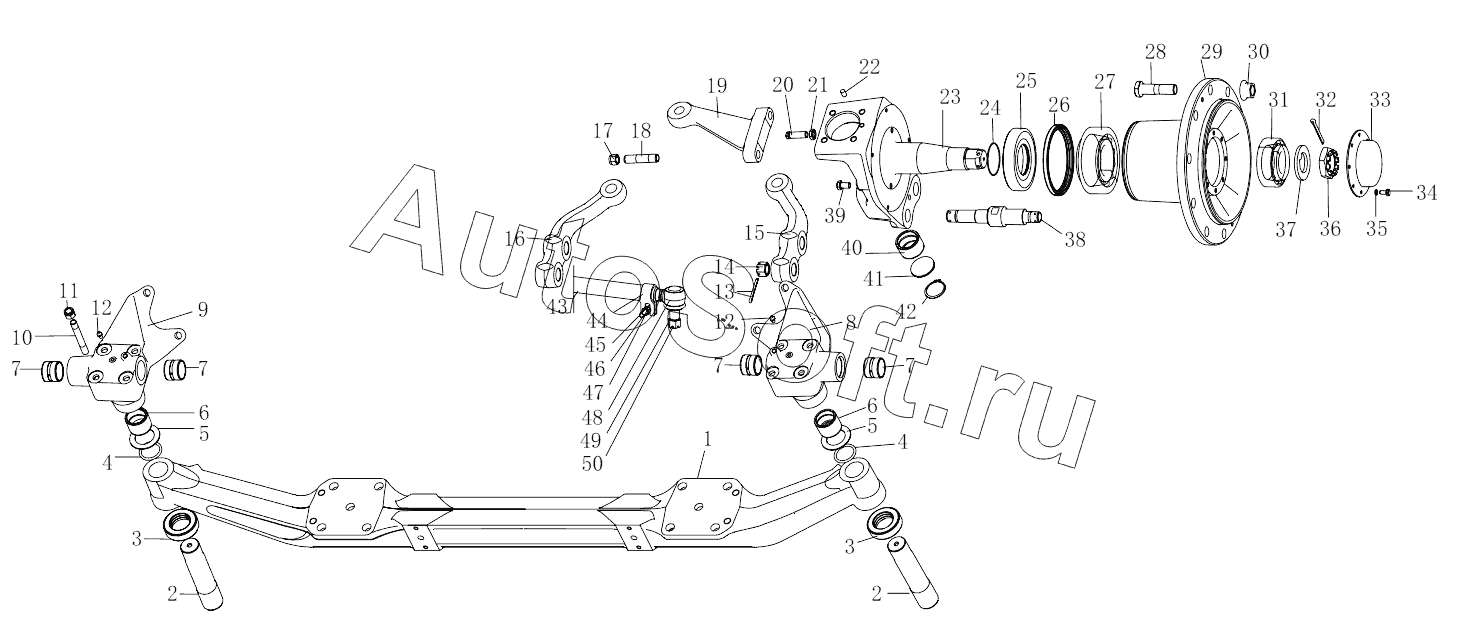

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1S32533000401 Front axle (7.5T, w/hand adjusting arm, RH knuckle arm)-1
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
50
13
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
9
10
11
12
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S32533000401 | 1***1 | Front axle | |
| 1 | H***G | Front axle | |
| 2 | A***1 | Knuckle pin | |
| 3 | A***9 | Thrust roller bearing | |
| 4 | A***2 | O-ring seal | |
| 5 | A***8 | Additional shim | |
| 6 | A***5 | Bush | |
| 7 | A***7 | Bush | |
| 8 | A***3 | Support | |
| 9 | A***7 | Support | |
| 10 | A***5 | Stud | |
| 11 | M***9 | Full-metal self-locking nut | |
| 12 | Q***1 | Штуцер для смазки | |
| 13 | Q***0 | Шплинт гайки опорного пальца | |
| 14 | A***7 | Hexagon slotted flat nut | |
| 15 | H***G | Steering lateral pull rod arm | |
| 16 | H***G | Steering lateral pull rod arm | |
| 17 | M***9 | Full-metal self-locking nut | |
| 18 | A***0 | Stud | |
| 19 | H***Y | Steering drag link arm | |
| 20 | A***9 | Adjusting screw | |
| 21 | Q***5 | Гайка | |
| 22 | Q***4 | Цилиндрический штифт | |
| 23 | A***0 | Knuckle | |
| 24 | A***3 | O-ring seal | |
| 25 | A***4 | Spacer ring | |
| 26 | A***1 | Shaft seal gasket | |
| 27 | 7***7 | Conical roller bearing | |
| 28 | A***T | Wheel bolt | |
| 29 | H***1 | Front wheel hub | |
| 30 | Q***2 | Гайка | |
| 31 | 7***7 | Conical roller bearing | |
| 32 | Q***0 | Шплинт ступичной гайки | |
| 33 | A***3 | Hood | |
| 34 | Q***6 | Болт | |
| 35 | Q***8 | Шайба пружинная | |
| 36 | H***B | Гайка ступичная | |
| 37 | H***B | Shim | |
| 38 | A***8 | Supporting pin | |
| 39 | Q***0 | Болт | |
| 40 | A***9 | Bush | |
| 41 | A***0 | Cover | |
| 42 | Q***6 | Стопорное кольцо втулки пальца поворотного кулака | |
| 43 | H***G | Steering lateral pull rod | |
| 44 | A***8 | Tightening clamp | |
| 45 | Q***2 | Плоская шайба | |
| 46 | Q***2 | Non-metal Hexagon slotted locknut, type I | |
| 47 | Q***5 | Hexagon head bolt | |
| 48 | C***0 | Universal ball joint assy | |
| 49 | A***7 | Hexagon slotted flat nut | |
| 50 | Q***0 | Шплинт гайки опорного пальца |
