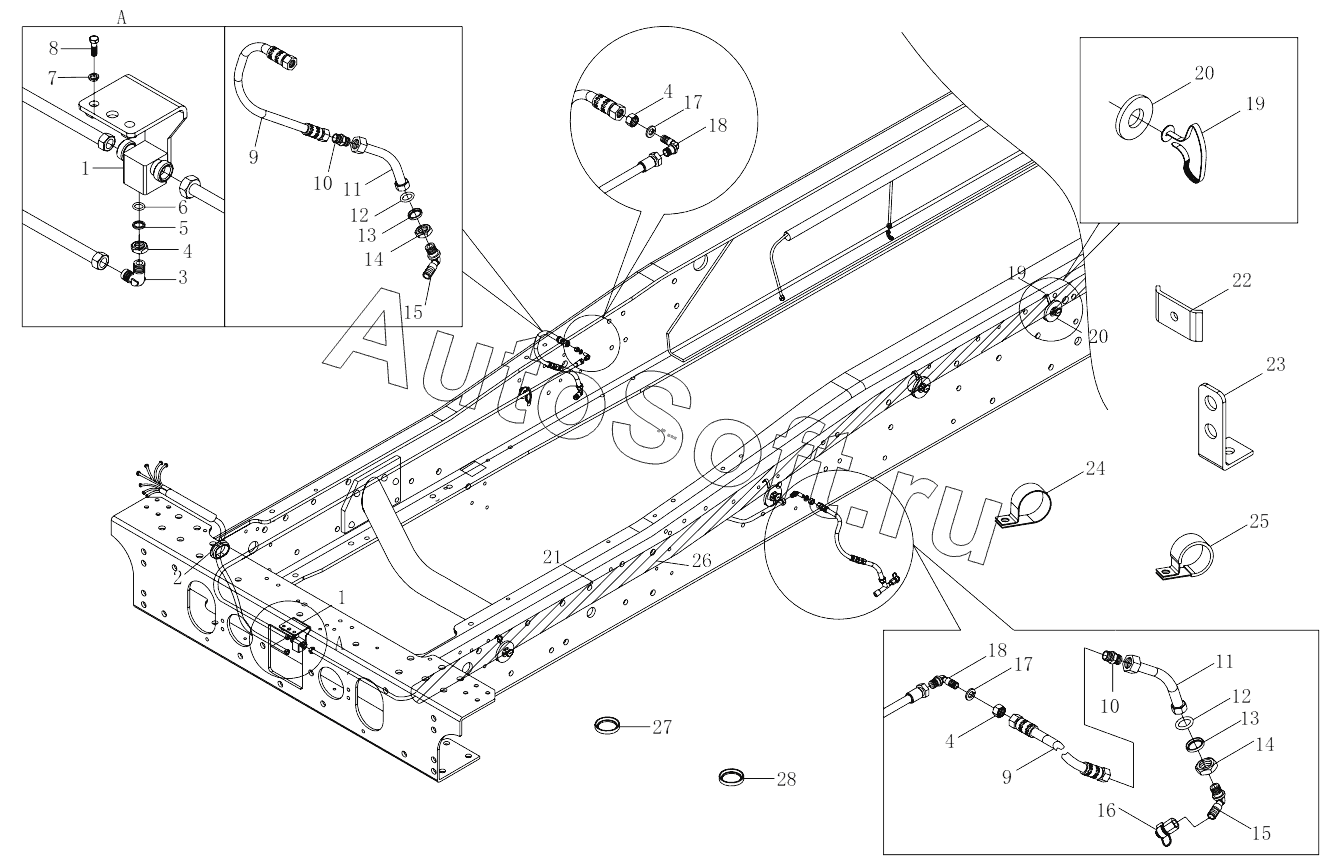

Каталог запасных частей к технике: Foton 3253DLPJE-0RZA01 (2015). 1S32533560006 Braking pipeline-chassis (non ABS)-2
1
1
2
3
4
4
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S32533560402 | 1***2 | Braking pipeline-chassis | |
| 1 | 1***0 | Tee-union module | |
| 2 | 1***1 | Hole rubber grommet | |
| 3 | 1***6 | Ferrule-type right-angle connector | |
| 4 | Q***5 | Hexagon thin nut-fine thread | |
| 5 | 1***1 | Gasket | |
| 6 | N***G | Rubber O-ring seal | |
| 7 | Q***6 | Шайба пружинная | |
| 8 | Q***5 | Болт | |
| 9 | 1***6 | Hose assembly for front chamber | |
| 10 | 1***1 | Ferrule-type straight connector | |
| 11 | 1***9 | Tube assy-from front air chamber tube to front aie chamber | |
| 12 | N***G | Rubber “O” sealing ring | |
| 13 | 1***0 | Сальник | |
| 14 | Q***5 | Гайка фитинга воздушного ресивера | |
| 15 | 1***0 | End-type right-angled connector | |
| 16 | 1***1 | Проверочный клапан | |
| 17 | Q***8 | Шайба пружинная | |
| 18 | Q***2 | Штуцер | |
| 19 | 1***8 | Хомут | |
| 19 | 1***7 | Хомут ленточный | |
| 19 | 1***8 | Хомут ленточный | |
| 19 | 1***9 | Биндер | |
| 19 | 1***0 | Cable tie | |
| 20 | 1***2 | Резиновая прокладка | |
| 20 | 1***5 | Rubber shield bush | |
| 21 | 1***3 | Brake pipe bundle | |
| 22 | 1***2 | Двухтрубный зажим | |
| 23 | 1***2 | Tee union bracket | |
| 24 | 1***7 | Circular-pipe clamp | |
| 25 | 1***0 | Скоба | |
| 26 | 1***5 | Screwed sheath | |
| 27 | N***G | Rubber O-ring seal | |
| 28 | N***G | Rubber O-ring seal |
