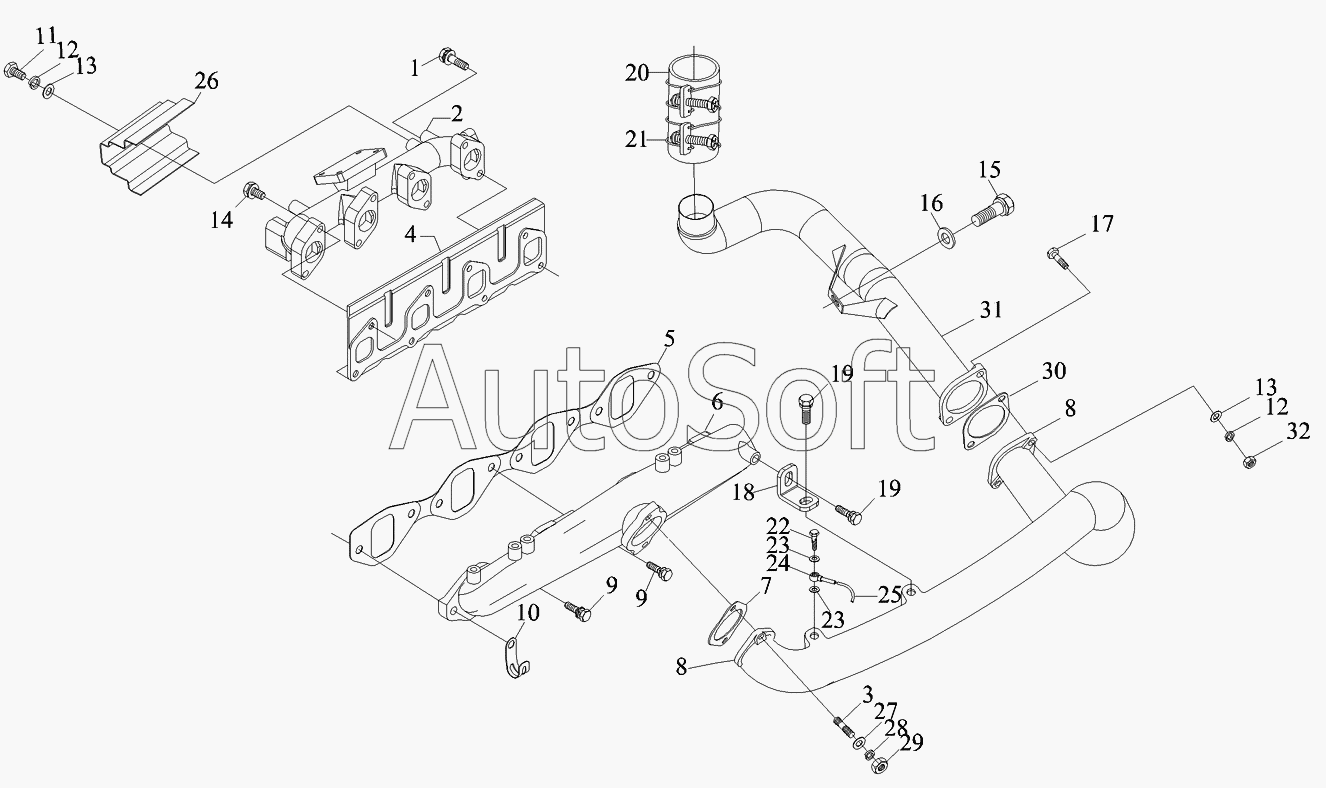

Каталог запасных частей к технике: Foton-BJ1039 (2007). Система впуска и выпуска
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Болт с шестигранной головкой и плоская шайба | |
| 2 | Е***0 | Выпускная труба | |
| 3 | Q***0 | Шпилька | |
| 4 | Е***4 | Прокладка | |
| 5 | Е***3 | Прокладка впускной трубы | |
| 6 | Е***0 | Впускная труба | |
| 7 | Е***0 | Прокладка впускного соединительного воздухопровода | |
| 8 | Е***1 | Впускной соединительный воздухопровод 1 | |
| 9 | Q***0 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 10 | Е***8 | Зажим жгута проводов | |
| 11 | Е***9 | Болт теплоизолирующего экрана | |
| 12 | Q***8 | Шайба пружинная | |
| 13 | Q***8 | Плоская шайба | |
| 14 | Q***5 | Болт с шестигранной головкой и шайба | |
| 15 | Е***5 | Болт с шестигранной головкой и пружинная шайба | |
| 16 | Q***8 | Шайба | |
| 17 | Q***0 | Болт с шестигранной головкой | |
| 18 | Е***6 | Кронштейн входного соединительного воздухопровода | |
| 19 | Q***0 | Болт с шестигранной головкой и пружинная шайба | |
| 20 | Е***2 | Впускной шланг 2 | |
| 21 | Е***7 | Стопорное кольцо | |
| 22 | Е***4 | Пустотелый болт | |
| 23 | Е***9 | Медная шайба | |
| 24 | Е***8 | Соединитель | |
| 25 | Е***5 | Вакуумная трубка | |
| 26 | Е***0 | Теплоизолирующий экран | |
| 27 | Q***0 | Плоская шайба | |
| 28 | Q***0 | Шайба пружинная | |
| 29 | Q***0 | Гайка шестигранная тип 1 | |
| 30 | Е***2 | Прокладка | |
| 31 | Е***3 | Входной соединительный воздухопровод 2 | |
| 32 | Q***8 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
