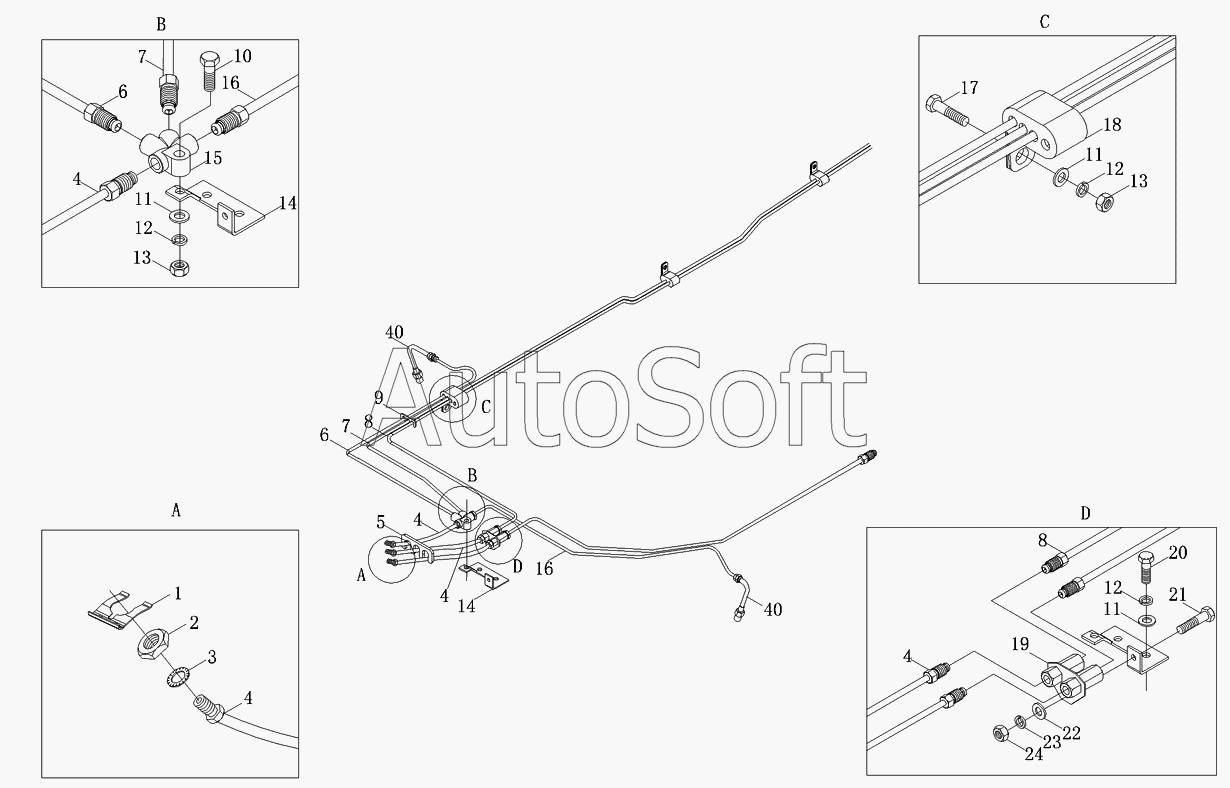

Каталог запасных частей к технике: Foton-BJ1039 (2007). Трубопроводы тормозной системы
1
2
3
4
4
4
4
4
5
6
6
7
7
8
8
9
10
10
11
11
11
12
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10393560145 | 1***5 | Тормозной трубопровод | |
| 1 | 1***3 | Замковая пластина 8х60 | |
| 2 | Q***0 | Гайка шестигранная тонкая | |
| 3 | Q***0 | Стопорная шайба | |
| 4 | 1***2 | Тормозной шланг | |
| 5 | 1***3 | Кронштейн | |
| 6 | 1***3 | Трубка тормозная правая передняя | |
| 7 | 1***4 | Трубка тормозная | |
| 8 | 1***5 | Трубка тормозная | |
| 9 | 1***7 | Кронштейн | |
| 10 | Q***0 | Болт с шестигранной головкой | |
| 11 | Q***0 | Плоская шайба | |
| 12 | Q***0 | Шайба пружинная | |
| 13 | Q***0 | Гайка шестигранная тип 1 | |
| 14 | 1***0 | Кронштейн крестовины | |
| 15 | 1***5 | Крестовина | |
| 16 | 1***4 | Трубка тормозная передняя левая | |
| 17 | Q***0 | Болт с шестигранной головкой | |
| 18 | 1***6 | Скоба крепления трубопроводов | |
| 19 | 1***0 | Кронштейн двухтрубный | |
| 20 | Q***6 | Болт с шестигранной головкой | |
| 21 | Q***8 | Болт с шестигранной головкой | |
| 22 | Q***0 | Плоская шайба | |
| 23 | Q***0 | Шайба пружинная | |
| 24 | Q***0 | Гайка шестигранная тип 1 | |
| 40 | 1***4 | Трубка переднего тормоза |
