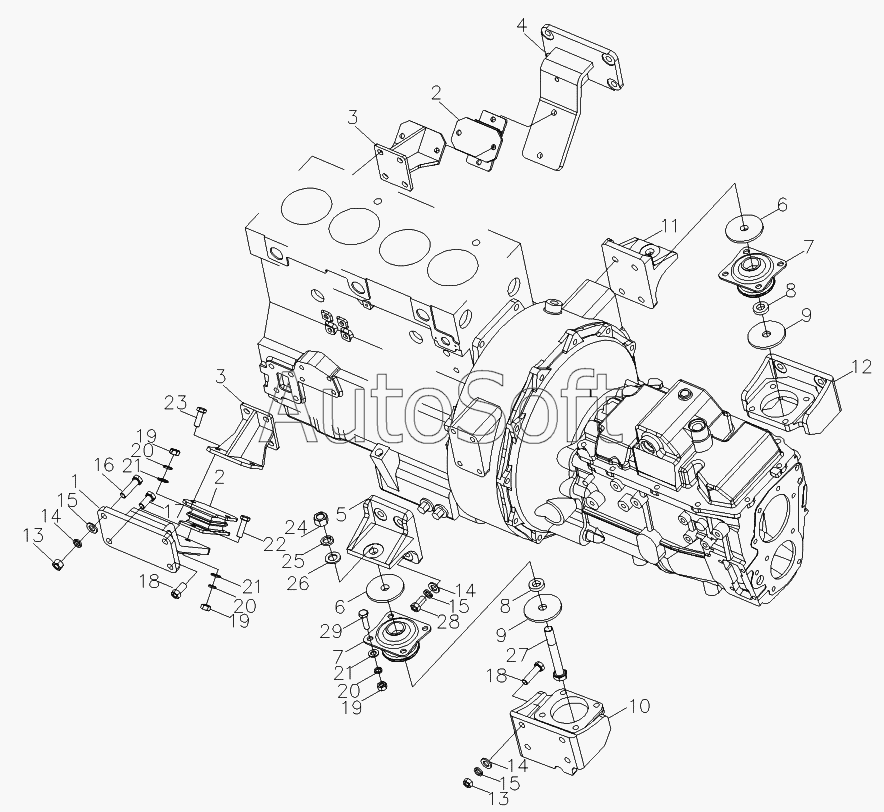

Каталог запасных частей к технике: Foton-BJ1069 (2007). Подвеска силового агрегата
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1S10691010103 | 1***3 | Подвеска двигателя | |
| 1 | 1***1 | Кронштейн передней подвески двигателя левый | |
| 2 | 1***4 | Передняя опора двигателя | |
| 3 | 1***6 | Передняя опора двигателя | |
| 4 | 1***2 | Кронштейн правый передней подвески двигателя | |
| 5 | 1***2 | Кронштейн опоры подвески двигателя задний | |
| 6 | 1***4 | Верхняя нажимная пластина | |
| 7 | 1***3 | Опора подвески двигателя задняя | |
| 8 | 1***6 | Регулировочная прокладка | |
| 9 | 1***7 | Нижняя нажимная пластина | |
| 10 | 1***3 | Кронштейн задней подвески двигателя левый | |
| 11 | 1***7 | Кронштейн опоры подвески двигателя задний правый | |
| 12 | 1***4 | Кронштейн правый задней подвески двигателя | |
| 13 | Q***2 | Гайка шестигранная тип 1 | |
| 14 | Q***2 | Шайба пружинная | |
| 15 | Q***2 | Плоская шайба | |
| 16 | Q***0 | Болт с шестигранной головкой | |
| 17 | Q***0 | Болт | |
| 18 | Q***5 | Болт с шестигранной головкой | |
| 19 | Q***0 | Гайка шестигранная тип 1 | |
| 20 | Q***0 | Шайба пружинная | |
| 21 | Q***0 | Плоская шайба | |
| 22 | Q***5 | Болт с шестигранной головкой | |
| 23 | Q***0 | Болт с шестигранной головкой | |
| 24 | Q***6 | Гайка | |
| 25 | Q***6 | Шайба пружинная | |
| 26 | Q***6 | Плоская шайба | |
| 27 | Q***0 | Болт | |
| 28 | Q***5 | Болт | |
| 29 | Q***0 | Болт |
