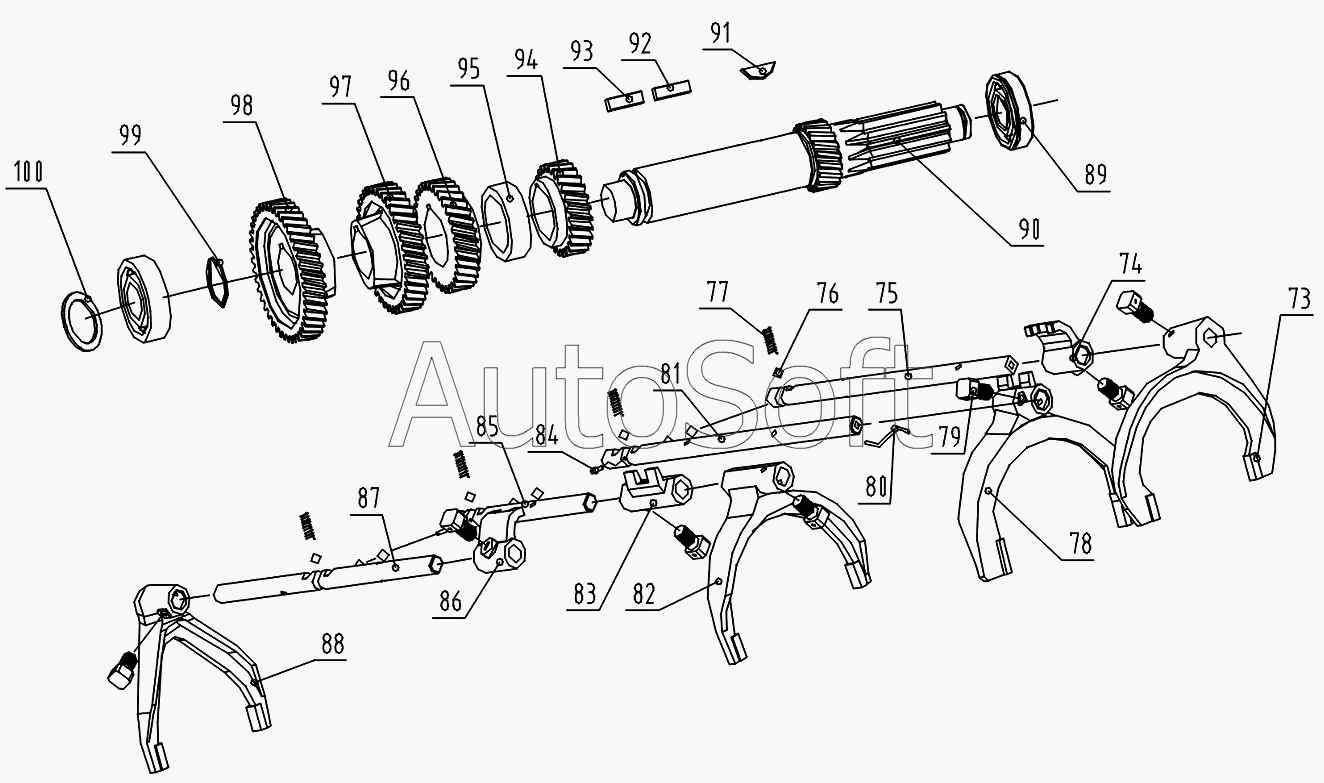

Каталог запасных частей к технике: Foton-BJ1069 (2007). Механизм переключения передач
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
100
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 646-2000А1 | 6***1 | Промежуточный вал в сборе | |
| 73 | 6***3 | Вилка переключения пятой и шестой передач | |
| 74 | 6***5 | Направляющий блок переключения пятой и шестой передач | |
| 75 | 6***1 | Вал вилки переключения пятой и шестой передач | |
| 76 | Q***9 | Стальной шарик | |
| 77 | W***7 | Пружина | |
| 78 | 6***3 | Вилка переключения третьей и четвертой передач | |
| 79 | W***7 | Запорный болт | |
| 80 | Q***0 | Проволока | |
| 81 | 6***1 | Вал вилки переключения третьей и четвертой передач | |
| 82 | 6***3 | Вилка переключения первой и второй передач | |
| 83 | 6***5 | Головка переключения первой и второй передач | |
| 84 | 6***5 | Штифт | |
| 85 | 6***1 | Вал вилки переключения первой и второй передач | |
| 86 | 6***5 | Направляющий блок переключения хода | |
| 87 | 6***1 | Вал вилки включения заднего хода | |
| 88 | 6***3 | Вилка переключения заднего хода | |
| 89 | N***V | Роликовый подшипник | |
| 90 | 6***1 | Промежуточный вал | |
| 91 | Q***2 | Сегментная шпонка | |
| 92 | W***8 | Шпонка | |
| 93 | W***3 | Шпонка | |
| 94 | 6***1 | Шестерня третьей передачи промежуточного вала | |
| 95 | 6***4 | Втулка регулировочная | |
| 96 | 6***1 | Шестерня четвертой передачи промежуточного вала | |
| 97 | 6***1 | Шестерня шестой передачи промежуточного вала | |
| 98 | 6***1 | Шестерня промежуточного вала | |
| 99 | Q***0 | Кольцо стопорное | |
| 100 | W***1 | Регулировочная прокладка переднего подшипника промежуточного вала | |
| 100 | W***3 | Регулировочная прокладка переднего подшипника промежуточного вала | |
| 100 | W***5 | Регулировочная прокладка переднего подшипника промежуточного вала |
