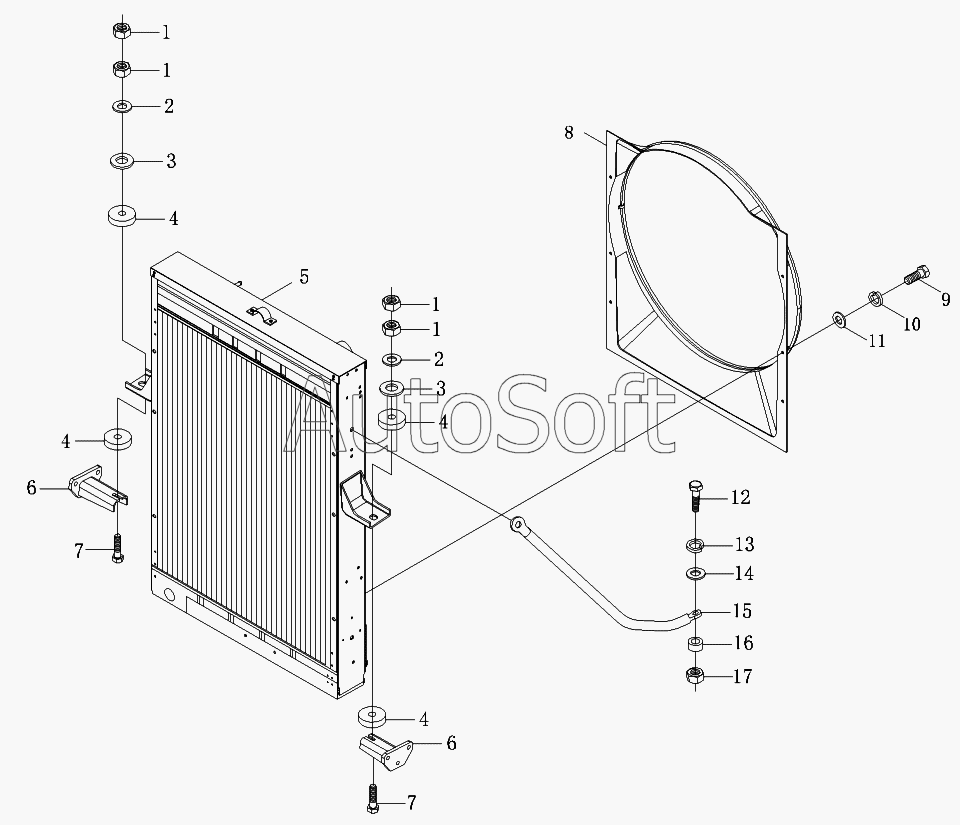

Каталог запасных частей к технике: Foton-BJ1099 (2007). Радиатор
12
17
16
15
15
14
13
1
1
1
1
11
10
9
8
7
7
6
6
5
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106913100004 | 1***4 | Установка системы охлаждения | |
| 1S10691310102 | 1***2 | Радиатор | |
| 1S10691320001 | 1***1 | Подвеска радиатора | |
| 1S10691330101 | 1***1 | Шланг радиатора | |
| 1 | Q***2 | Гайка шестигранная тип 1 | |
| 2 | Q***2 | Плоская шайба | |
| 3 | Q***2 | Шайба | |
| 4 | 1***2 | Резиновая упругая прокладка | |
| 5 | 1***2 | Радиатор в сборе | |
| 6 | 1***1 | Кронштейн радиатора | |
| 7 | Q***0 | Болт с шестигранной головкой | |
| 8 | 1***3 | Кожух вентилятора | |
| 9 | Q***8 | Болт с шестигранной головкой | |
| 10 | Q***6 | Шайба пружинная | |
| 11 | Q***6 | Плоская шайба | |
| 12 | Q***5 | Болт с шестигранной головкой | |
| 13 | Q***8 | Шайба пружинная | |
| 14 | Q***8 | Плоская шайба | |
| 15 | 1***1 | Тяга радиатора правая | |
| 15 | 1***2 | Тяга радиатора левая | |
| 16 | 1***3 | Прокладка тяги радиатора | |
| 17 | Q***8 | Гайка шестигранная тип 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
