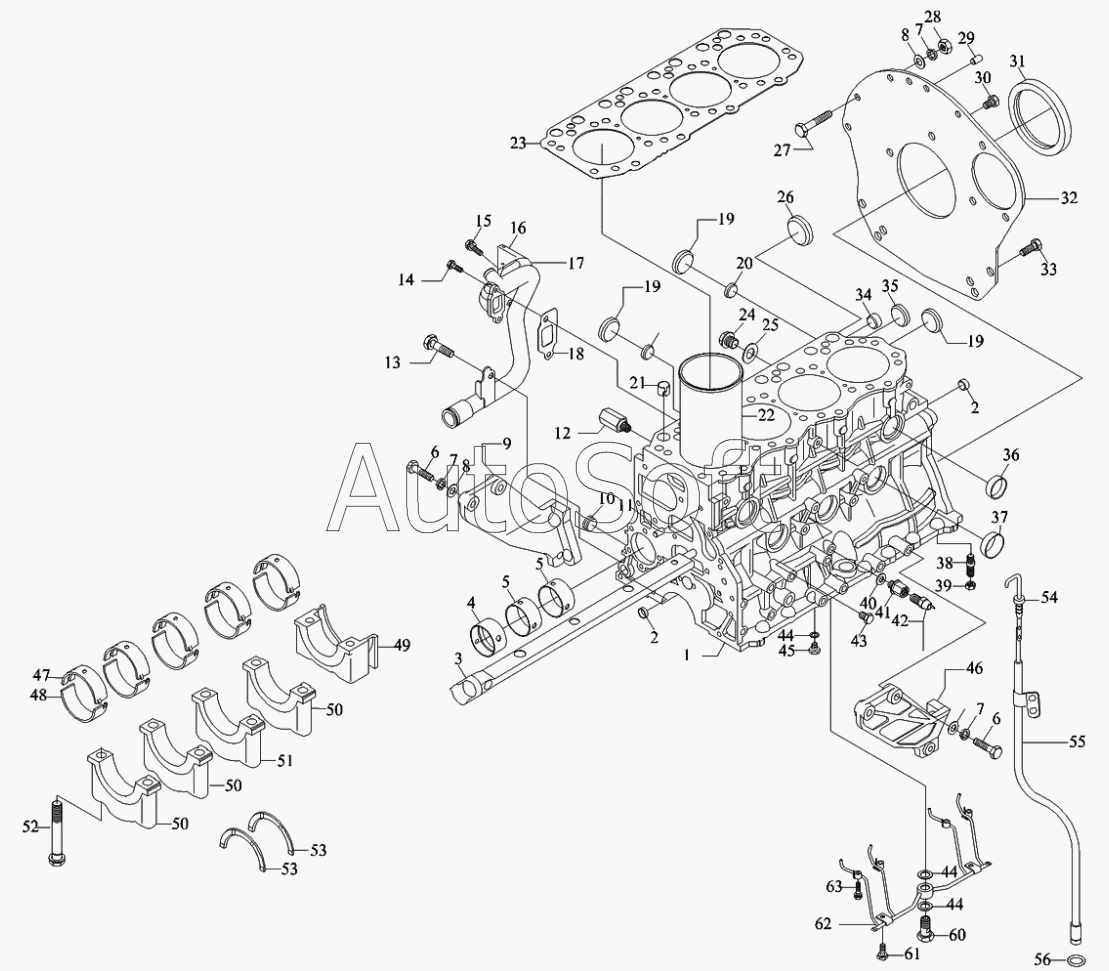

Каталог запасных частей к технике: Foton-BJ1049 (2007). Блок цилиндров
41
49
48
47
46
45
44
44
44
43
42
50
50
50
40
39
38
37
36
35
34
33
51
52
53
53
54
55
55
56
60
61
62
63
9
16
15
14
13
12
11
11
10
17
8
8
7
7
7
6
6
5
5
4
3
2
2
1
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЕS04930200060 | Е***0 | Блок цилиндров в сборе | |
| 1 | Е***8 | Блок цилиндров | |
| 2 | Е***9 | Заглушка чашечная 16 | |
| 3 | Е***2 | Труба водяная | |
| 4 | Е***4 | Передняя втулка распределительного вала | |
| 5 | Е***5 | Средняя и задняя втулка распределительного вала | |
| 6 | Е***9 | Болт М10х1,25х40 | |
| 7 | Q***0 | Тяжелая пружинная шайба | |
| 8 | Q***0 | Плоская шайба | |
| 9 | Е***7 | Накладка левая | |
| 10 | Е***1 | Заглушка масляная | |
| 11 | Q***0 | Цилиндрический штифт | |
| 11 | Q***8 | Цилиндрический штифт | |
| 12 | Е***1 | Штуцер | |
| 13 | Е***8 | Болт с шестигранной головкой и пружинная шайба | |
| 14 | Е***7 | Болт с шестигранной головкой и пружинная шайба | |
| 15 | Е***9 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 16 | Е***4 | Теплоизолирующая пластина | |
| 17 | Е***4 | Труба впускная | |
| 18 | Е***5 | Подкладка впускной трубы | |
| 19 | Е***8 | Заглушка чашечная 36 | |
| 20 | Е***6 | Заглушка чашечная 18 | |
| 21 | Е***7 | Втулка | |
| 22 | Е***9 | Гильза цилиндра | |
| 23 | Е***0 | Подкладка головки блока цилиндров | |
| 24 | Е***3 | Масляная пробка | |
| 25 | Е***5 | Медная шайба | |
| 26 | Е***0 | Заглушка чашечная 56 | |
| 27 | Е***7 | Болт с шестигранной головкой | |
| 28 | Е***6 | Гайка М10*1,25 | |
| 29 | Q***8 | Цилиндрический штифт | |
| 30 | Е***2 | Крепежный болт задней соединительной пластины | |
| 31 | Е***4 | Задний сальник коленчатого вала | |
| 32 | Е***9 | Задняя крышка блока цилиндров | |
| 33 | Q***2 | Гайка шестигранная тип 1 | |
| 34 | Е***9 | Заглушка чашечная 16 | |
| 35 | Е***9 | Заглушка чашечная 38 | |
| 36 | Е***7 | Заглушка чашечная 32 | |
| 37 | Е***5 | Заглушка чашечная 45 | |
| 38 | Е***9 | Шпилька | |
| 39 | Е***4 | Гайка М8 | |
| 40 | Е***8 | Прокладка пробки | |
| 41 | Е***5 | Седло датчика давления масла | |
| 42 | Е***6 | Датчик давления масла | |
| 43 | Е***9 | Пробка | |
| 44 | Е***2 | Медная шайба | |
| 45 | Е***3 | Пробка | |
| 46 | Е***8 | Правая накладка | |
| 47 | Е***7 | Верхний вкладыш коленчатого вала | |
| 48 | Е***8 | Нижний вкладыш коленчатого вала | |
| 49 | Е***2 | Крышка пятого главного подшипника | |
| 50 | Е***0 | Крышки первого, второго и четвертого главных подшипников | |
| 51 | Е***1 | Крышка четвертого главного подшипника | |
| 52 | Е***3 | Болт главного подшипника | |
| 53 | Е***0 | Упорный подшипник | |
| 54 | Е***1 | Масляный щуп | |
| 55 | Е***2 | Труба масляного щупа | |
| 55 | Е***3 | Трубка масляного щупа | |
| 56 | Е***3 | Уплотнительное кольцо | |
| 57 | Е***6 | Возвратная маслотруба | |
| 58 | Е***6 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | |
| 59 | Е***8 | Зажим жгута проводов | |
| 60 | Е***5 | Ограничитель давления | |
| 61 | Е***4 | Болт с шестигранной головкой и пружинная шайба | |
| 62 | Е***7 | Трубка форсунок | |
| 63 | Q***5 | Болт с шестигранной головкой, пружинная шайба и плоская шайба |
