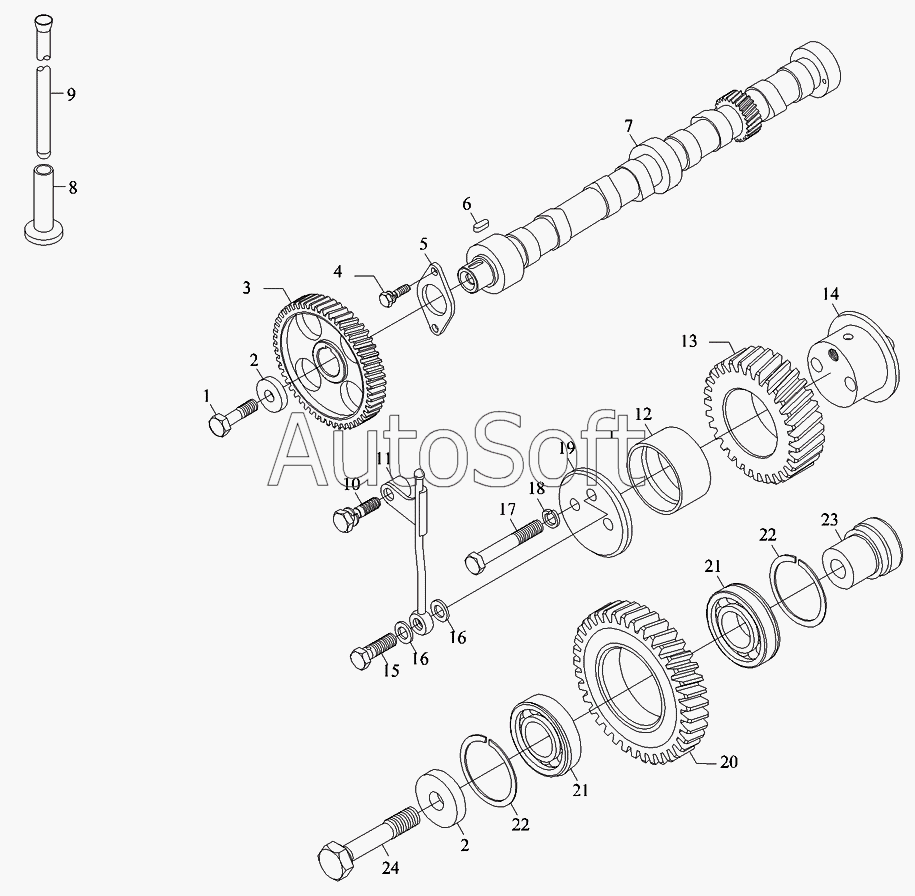

Каталог запасных частей к технике: Foton-BJ1049 (2007). Распределительный вал
13
24
23
22
22
21
21
20
19
18
17
16
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЕS04930500000 | Е***0 | Распределительный вал в сборе | |
| 1 | Е***8 | Болт шестерни распределительного вала | |
| 2 | Е***6 | Нажимная планка вала верхней паразитной шестерни | |
| 3 | Е***6 | Шестерня распределительного вала | |
| 4 | Е***5 | Болт с шестигранной головкой и пружинная шайба | |
| 5 | Е***9 | Упорная пластина распределительного вала | |
| 6 | Е***7 | Шпонка | |
| 7 | Е***5 | Распределительный вал | |
| 8 | Е***2 | Толкатель | |
| 9 | Е***3 | Толкатель | |
| 10 | Q***0 | Болт с шестигранной головкой и пружинная шайба | |
| 11 | Е***4 | Масляная трубка | |
| 12 | Е***1 | Подкладка нижней паразитной шестерни | |
| 13 | Е***0 | Нижняя шестерня | |
| 14 | Е***3 | Вал нижнего ведущего ролика | |
| 15 | Е***8 | Болт соединительный | |
| 16 | Е***9 | Медная шайба | |
| 17 | Е***6 | Крепежный болт | |
| 18 | Q***8 | Шайба пружинная | |
| 19 | Е***4 | Нажимная планка нижней паразитной шестерни | |
| 20 | Е***2 | Верхняя паразитная шестерня | |
| 21 | N***N | Подшипник качения 60/28N | |
| 22 | Е***3 | Кольцо стопорное | |
| 23 | Е***5 | Вал верхней паразитной шестерни | |
| 24 | Е***7 | Болт верхней паразитной шестерни |
