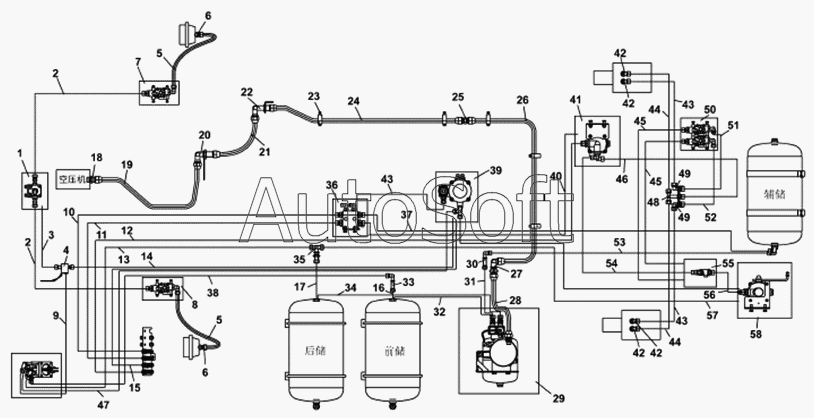

Каталог запасных частей к технике: DongFeng DFL-4181A (2008). Распределительная схема трубопровода пневмотормоза
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
43
43
44
44
45
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35N-06027 | 3***7 | Гайка | |
| 35N-06032 | 3***2 | О-кольцо | |
| 35T01-06214 | 3***4 | Держатель гибких шлангов для заднего моста | |
| 35Z33-06142 | 3***2 | Тройник | |
| 35ZB6-06622 | 3***2 | Нижний держатель стяжной пластины отдельной трубы | |
| 35ZB7-06088 | 3***8 | Кронштейн | |
| 35ZB7-06102 | 3***2 | Лента хомута | |
| 35ZB7D-06086 | 3***6 | Держатель | |
| 35ZB8A-06105 | 3***5 | Лента | |
| Q150B0830 | Q***0 | Болт | |
| Q340B08 | Q***8 | Гайка | |
| Q353B16 | Q***6 | Гайка | |
| Q353B16 | Q***6 | Гайка | |
| Q353B18 | Q***8 | Тонкая гайка | |
| Q353B18 | Q***8 | Тонкая гайка | |
| Q353B20 | Q***0 | Гайка | |
| Q353B27 | Q***7 | Гайка | |
| Q353B27 | Q***7 | Гайка | |
| Q353B27 | Q***7 | Гайка | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q41018 | Q***8 | Шайба | |
| Q41018 | Q***8 | Шайба | |
| 1 | 3***0 | Технологическая компоновка клапана быстрого выпуска | |
| 2 | R***0 | Нейлоновый шланг в сборе | |
| 3 | R***5 | Нейлоновый шланг в сборе | |
| 4 | 3***0 | Держатель шланга | |
| 5 | Q***W | Шланг в сборе | |
| 6 | 3***3 | Штуцер | |
| 7 | 3***0 | Технологическая компоновка электромагнитного клапана передней правой установки ABS | |
| 8 | 3***0 | Технологическая компоновка электромагнитного клапана передней левой установки ABS | |
| 9 | R***D | Нейлоновый шланг в сборе(соединение с тормозным клапаном 22) | |
| 10 | R***C | Нейлоновый шланг в сборе | |
| 11 | R***G | Нейлоновый шланг в сборе(от штуцера трубы до ручного клапана 11) | |
| 12 | R***A | Нейлоновый шланг в сборе(от ручного клапана до дифференциального клапана) | |
| 13 | R***F | Нейлоновый шланг в сборе(соединение с ручным клапаном 11) | |
| 14 | R***M | Нейлоновый шланг в сборе | |
| 15 | R***K | Нейлоновый шланг в сборе(от ручного клапана22 до клапана прицепа) | |
| 16 | 3***0 | Нейлоновый шланг в сборе | |
| 17 | 3***0 | Нейлоновый шланг в сборе | |
| 18 | 3***1 | Фитинг проходной трубы | |
| 19 | 3***0 | Первый воздухопровод соединения компрессора с воздухосушителем в сборе | |
| 20 | 3***2 | Штуцер-угольник | |
| 21 | 3***0 | Высокотермостойкий шланг в сборе | |
| 22 | 3***9 | Штуцер-угольник | |
| 23 | 3***1 | Верхний держатель стяжной пластины одинарной трубы | |
| 24 | 3***0 | Второй воздухопровод соединения компрессора с воздухосушителем в сборе | |
| 25 | 3***8 | Штуцер | |
| 26 | 3***0 | Третий воздухопровод соединения компрессора с воздухосушителем в сборе | |
| 27 | 3***1 | Угольник | |
| 28 | 3***0 | Четвертый воздухопровод соединения компрессора с воздухосушителем в сборе | |
| 29 | 3***0 | Блок воздухосушителя | |
| 30 | 3***8 | Угольник | |
| 31 | 3***0 | Нейлоновый шланг в сборе | |
| 32 | 3***0 | Нейлоновый шланг в сборе | |
| 33 | 3***7 | Угольник | |
| 34 | 3***0 | Нейлоновый шланг в сборе | |
| 35 | 3***4 | Тройник | |
| 36 | 3***0 | Технологическая компоновка штуцеров | |
| 37 | R***A | Нейлоновый шланг в сборе | |
| 38 | R***C | Нейлоновый шланг в сборе | |
| 39 | 3***2 | Технологическая компоновка клапанов прицепа | |
| 40 | R***F | Нейлоновый шланг в сборе | |
| 41 | 3***7 | Технологическая компоновка дифференциального клапана | |
| 42 | 3***4 | Угольник | |
| 43 | R***5 | Нейлоновый шланг в сборе | |
| 44 | R***0 | Нейлоновый шланг в сборе | |
| 45 | R***0 | Нейлоновый шланг в сборе | |
| 46 | Q***W | Гибкий шланг в сборе | |
| 47 | R***E | Нейлоновый шланг в сборе | |
| 48 | 3***6 | Тройник | |
| 49 | 3***1 | Штуцер-угольник | |
| 50 | 3***0 | Технологическая компоновка электромагнитного клапана установки ABS заднего моста | |
| 51 | Q***W | Гибкий шланг в сборе | |
| 52 | Q***W | Гибкий шланг в сборе | |
| 53 | R***D | Нейлоновый шланг в сборе | |
| 54 | R***L | Нейлоновый шланг в сборе | |
| 55 | 3***4 | Технологический комплекс четверника | |
| 56 | R***7 | Нейлоновый шланг в сборе | |
| 57 | R***J | Нейлоновый шланг в сборе | |
| 58 | 3***2 | Технологический комплекс индуктивного клапана нагрузки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
