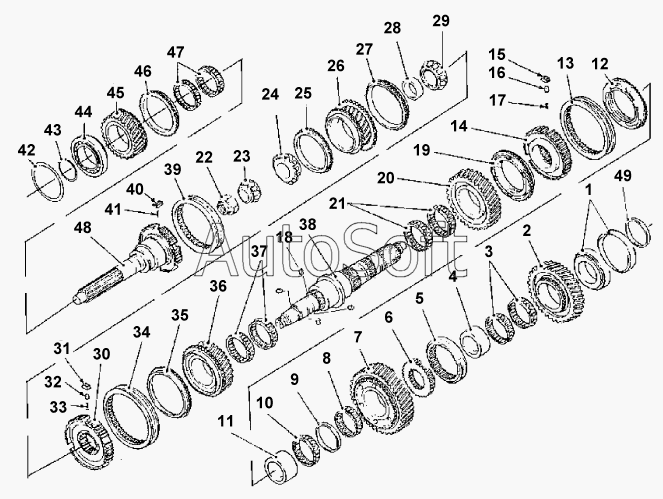

Каталог запасных частей к технике: DongFeng DFL-4251A (2008). ZB7C0-DC12J-01 Первичный и вторичный вал в сборе
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| DC12J150T-113 | D***3 | Насадка конического кольца синхронизатора первой передачи | |
| DC12J150T-120 | D***0 | Синхронизатор первой передачи в сборе | |
| DC12J150T-121 | D***1 | Внешнее коническое кольцо синхронизатора первой и второй передачи | |
| DC12J150T-124 | D***4 | Насадка конического кольца синхронизатора второй передачи | |
| DC12J150T-125 | D***5 | Зубчатая втулка и гнездо третьей и четвёртой передачи в сборе | |
| DC12J150T-126 | D***6 | Синхронное кольцо второй передачи | |
| DC12J150T-155 | D***5 | Втулка и насадка шестерни первой и второй передачи в сборе | |
| DC12J150T-181 | D***1 | Коническое кольцо синхронизатора четвертой передачи | |
| DC12J150T-189 | D***9 | Коническое кольцо синхронизатора третьей передачи | |
| DC12J150T-621 | D***1 | Внешнее коническое кольцо синхронизатора вспомогательной и тихой передачи | |
| DC12J150T-MA02-040 | D***0 | Крышка подшипника и сальник первого вала в сборе | |
| DC12J150TA-100 | D***0 | Второй вал в сборе | |
| DC12J150TM-122 | D***2 | Синхронизационное кольцо первой передачи | |
| DC12J150TM-123 | D***3 | Внутреннее коническое кольцо синхронизатора первой и второй передачи | |
| 1 | D***5 | Задний подшипник второго вала | |
| 2 | D***1 | Ведомая шестерня задней передачи | |
| 3 | D***5 | Игольчатый подшипник задней передачи | |
| 4 | D***8 | Бегунок игольчатого подшипника задней передачи | |
| 5 | D***7 | Скользящая зубчатая втулка задней передачи | |
| 6 | D***6 | Фиксированное гнездо шестерни задней передачи | |
| 7 | D***0 | Подшипник первой передачи в сборе | |
| 8 | D***0 | Игольчатый подшипник первой передачи | |
| 9 | D***3 | Разделительная втулка игольчатого подшипника первой передачи | |
| 10 | D***0 | Игольчатый подшипник первой передачи | |
| 11 | D***2 | Бегунок игольчатого подшипника первой передачи | |
| 12 | D***0 | Синхронизатор первой передачи в сборе | |
| 13 | D***7 | Скользящая зубчатая втулка второй и третьей передачи | |
| 14 | D***A | Фиксированное гнездо шестерни второй и третьей передачи | |
| 15 | D***4 | Гнездо запорного штифта синхронизатора | |
| 16 | D***3 | Запорный штифт синхронизатора | |
| 17 | D***8 | Пружина синхронизатора | |
| 18 | D***9 | Палец | |
| 19 | D***0 | Синхронизатор второй передачи в сборе | |
| 20 | D***5 | Шестерня второй передачи в сборе | |
| 21 | D***5 | Игольчатый подшипник | |
| 22 | D***5 | Передняя стопорная шайба второго вала | |
| 23 | D***0 | Передний подшипник второго вала | |
| 24 | D***0 | Подшипник шестерни четвёртой передачи | |
| 25 | D***3 | Синхронное кольцо вспомогательной коробки | |
| 26 | D***0 | Шестерня четвертой передачи в сборе | |
| 27 | D***2 | Синхронное кольцо третьей и четвертой передачи | |
| 28 | D***9 | Разделительная втулка подшипника шестерни четвертой передачи | |
| 29 | D***0 | Подшипник шестерни четвёртой передачи | |
| 30 | D***6 | Фиксированное гнездо шестерни третьей и четвертой передачи | |
| 31 | D***4 | Гнездо запорного штифта синхронизатора | |
| 32 | D***3 | Запорный штифт синхронизатора | |
| 33 | D***6 | Пружина синхронизатора | |
| 34 | D***7 | Скользящая зубчатая втулка третьей и четвертой передачи | |
| 35 | D***2 | Синхронизационное кольцо третьей и четвертой передачи | |
| 36 | D***0 | Шестерня третьей передачи в сборе | |
| 37 | D***5 | Игольчатый подшипник третьей передачи | |
| 38 | D***5 | Второй вал КПП | |
| 39 | D***9 | Зубчатая втулка КПП | |
| 40 | D***4 | Стопорный блок синхронизатора демультипликатора | |
| 41 | D***9 | Пружина синхронизатора вспомогательное коробки | |
| 42 | D***1 | Регулировочная прокладка подшипника первого вала | |
| 43 | D***7 | Борткольцо подшипника первого вала | |
| 44 | D***0 | Подшипник первого вала | |
| 45 | D***5 | Шестерня вводного вала в сборе | |
| 46 | D***3 | Синхронное кольцо вспомогательной коробки | |
| 47 | D***5 | Игольчатый подшипник | |
| 48 | D***1 | Первый вал КПП | |
| 49 | D***3 | Шайба |
