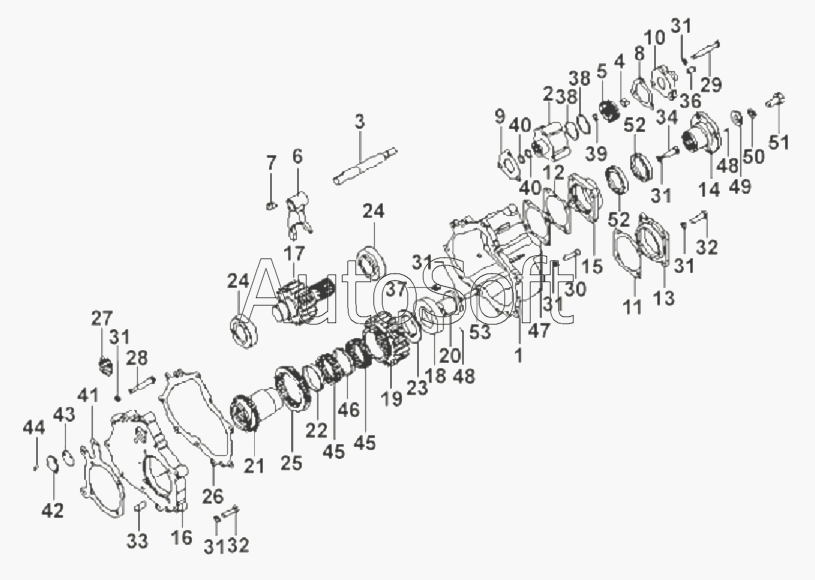

Каталог запасных частей к технике: DongFeng DFL-3251AXA Euro3 (2008). RT-11509G-15 КОМ QH70 в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
31
31
31
31
31
32
32
33
33
34
36
37
38
38
39
40
40
41
42
43
44
45
45
46
47
48
48
49
50
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Кожух вала отбора мощности | |
| 2 | Q***1 | Корпус цилиндра | |
| 3 | Q***5 | Вилка поршня | |
| 4 | G***6 | Стопорная гайка M12 | |
| 5 | Q***1 | Поршень | |
| 6 | Q***1 | Вилка | |
| 7 | J***3 | Зажимной винт | |
| 8 | Q***3 | Прокладка | |
| 9 | Q***7 | Гильза цилиндра | |
| 10 | Q***4 | Колпак цилиндра | |
| 11 | Q***8 | Прокладка | |
| 12 | Q***8 | Прокладка | |
| 13 | Q***7 | Концевая крышка | |
| 14 | Q***4 | Фланец | |
| 15 | Q***6 | Крышка подшипника | |
| 16 | Q***1 | Боковая крышка | |
| 17 | Q***1 | Шестерня вторичного вала | |
| 18 | G***4 | Подшипник 42111 | |
| 19 | Q***5 | Шестерня первичного вала | |
| 20 | Q***4 | Кожух | |
| 21 | Q***2 | Вал | |
| 22 | Q***3 | Прокладка подшипника | |
| 23 | Q***6 | Пластина зубчатой передачи | |
| 24 | 3***8 | Подшипник | |
| 25 | Q***2 | Кожух сцепления | |
| 26 | Q***0 | Уплотнитель боковой крышки | |
| 27 | J***K | Переключатель контрольной лампы | |
| 28 | Q***5 | Болт | |
| 29 | Q***5 | Болт | |
| 30 | Q***0 | Винт с головкой | |
| 31 | Q***0 | Пружинная шайба | |
| 32 | Q***0 | Болт | |
| 33 | G***6 | Конический штифт 12x35 | |
| 34 | Q***5 | Болт | |
| 36 | 5***0 | Заглушка | |
| 37 | Q***3 | Конусообразная пробка | |
| 38 | Q***0 | Уплотнительное кольцо | |
| 39 | G***1 | Уплотнительное кольцо 16x2.65 | |
| 40 | J***8 | Прокладочное кольцо | |
| 41 | Q***2 | Уплотнитель | |
| 42 | Q***9 | Крышка | |
| 43 | Q***8 | Уплотнитель крышки | |
| 44 | Q***0 | Винт с крестообразным шлицем | |
| 45 | K***0 | Игольчатый подшипник | |
| 46 | J***3 | Прокладка подшипника повышенной передачи | |
| 47 | Q***3 | Прокладка | |
| 48 | G***6 | Пружинный штифт3x10 | |
| 49 | Q***2 | Пластина зубчатой передачи | |
| 50 | Q***6 | Пружинная шайба | |
| 51 | G***6 | Болт M10 | |
| 52 | F***1 | Сальник | |
| 53 | Q***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
