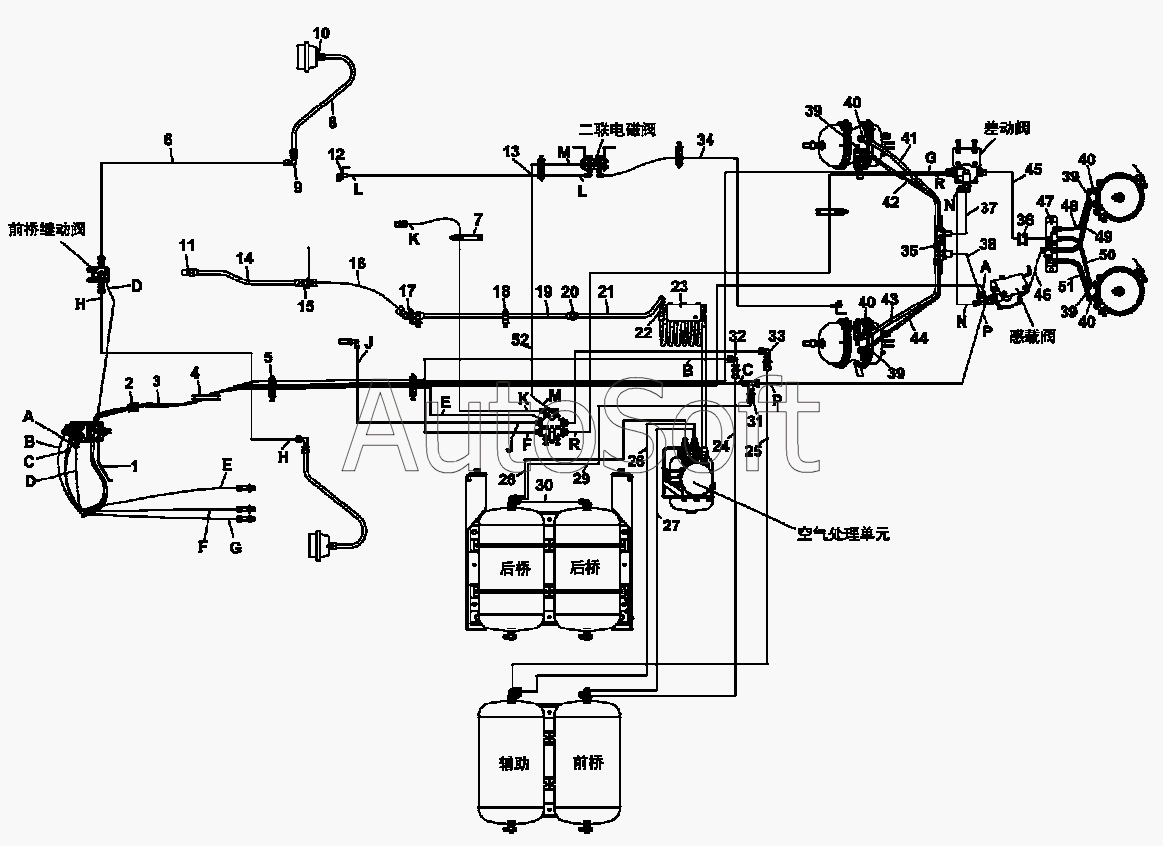

Каталог запасных частей к технике: DongFeng DFL-3250A1-K09-003-01 (2007). 3506001-K0903 Схема тормозной системы
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35.6B2-06076 | 3***6 | Тройник | |
| 35.6B2-06090 | 3***0 | Угольник | |
| 3506062-K0800 | 3***0 | Штуцер | |
| 3506063-K0800 | 3***0 | Тройник | |
| 3506208-K0800 | 3***0 | Трубка стальная в сборе | |
| 3541070-90035 | 3***5 | Шланг термостойкий моторного тормоза | |
| 35B13-41035 | 3***5 | Прокладка | |
| 35N-06026 | 3***6 | Гайка | |
| 35N-06027 | 3***7 | Гайка | |
| 35N-06027 | 3***7 | Гайка | |
| 35N-06027 | 3***7 | Гайка | |
| 35N-06031 | 3***1 | О-кольцо | |
| 35N-06032 | 3***2 | О-кольцо | |
| 35N-06032 | 3***2 | О-кольцо | |
| 35N-06032 | 3***2 | О-кольцо | |
| 35N-06124 | 3***4 | Угольник | |
| 35N12-06622 | 3***2 | Держатель хомута нижний | |
| 35N49-06127 | 3***7 | Штуцер угловой | |
| 35NC1-06106 | 3***6 | Лента | |
| 35NC1-06106 | 3***6 | Лента | |
| 35NC1-06106 | 3***6 | Лента | |
| 35NC1-06106 | 3***6 | Лента | |
| 35RC4-06629 | 3***9 | Гайка | |
| 35Z06-06070 | 3***0 | Штуцер проходной в сборе | |
| 35Z24-06621-B | 3***B | Хомут верхний | |
| 35Z24-06622-B | 3***B | Хомут нижний | |
| 35Z36C-06070 | 3***0 | Штуцер угловой | |
| 35Z41-06157 | 3***7 | Штуцер | |
| 35ZB3A-06135 | 3***5 | Штуцер | |
| 35ZB3A-06136 | 3***6 | Штуцер | |
| Q150B0825 | Q***5 | Болт | |
| Q150B0825 | Q***5 | Болт | |
| Q150B0825 | Q***5 | Болт | |
| Q150B0830 | Q***0 | Болт | |
| Q150B0830 | Q***0 | Болт | |
| Q150B0830 | Q***0 | Болт | |
| Q150B0850 | Q***0 | Болт | |
| Q150B0875 | Q***5 | Болт | |
| Q150B1025 | Q***5 | Болт | |
| Q150B1025 | Q***5 | Болт | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B08 | Q***8 | Гайка | |
| Q340B10 | Q***0 | Гайка | |
| Q340B10 | Q***0 | Гайка | |
| Q351B12 | Q***2 | Гайка | |
| Q353B16 | Q***6 | Гайка | |
| Q353B18 | Q***8 | Тонкая гайка | |
| Q353B18 | Q***8 | Тонкая гайка | |
| Q353B20 | Q***0 | Гайка | |
| Q353B20 | Q***0 | Гайка | |
| Q353B22 | Q***2 | Гайка | |
| Q353B27 | Q***7 | Гайка | |
| Q40108 | Q***8 | Плоская шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q41012 | Q***2 | Законтренная шайба с внутренними зубцами | |
| Q41016 | Q***6 | Шайба | |
| Q41018 | Q***8 | Шайба | |
| Q41018 | Q***8 | Шайба | |
| Q41020 | Q***0 | Шайба | |
| Q41020 | Q***0 | Шайба | |
| Q63508 | Q***8 | Штуцер угловой | |
| RQ8551940 | R***0 | Защитный чехол | |
| 1 | 3***0 | Кронштейн | |
| 2 | 3***0 | Держатель шланга | |
| 3 | 3***2 | Шланг в сборе | |
| 4 | 3***0 | Втулка защитная | |
| 5 | 3***2 | Кронштейн | |
| 6 | R***5 | Шланг в сборе | |
| 7 | 3***2 | Кронштейн | |
| 8 | Q***W | Шланг в сборе | |
| 9 | 3***1 | Штуцер-угольник | |
| 10 | 3***7 | Штуцер | |
| 11 | 3***1 | Штуцер | |
| 12 | 3***8 | Кронштейн | |
| 13 | 3***2 | Шланг в сборе | |
| 14 | 3***2 | Трубка стальная первая в сборе | |
| 15 | 3***0 | Держатель | |
| 16 | 3***0 | Высокотермостойкий шланг в сборе | |
| 17 | 3***8 | Держатель | |
| 18 | 3***1 | Держатель хомута верхний | |
| 19 | 3***3 | Трубка стальная вторая в сборе | |
| 20 | 3***8 | Штуцер | |
| 21 | 3***2 | Трубка стальная третья в сборе | |
| 22 | 3***1 | Штуцер угловой | |
| 23 | 3***0 | Держатель | |
| 24 | R***0 | Нейлоновый шланг в сборе | |
| 25 | 3***0 | Шланг в сборе | |
| 26 | R***5 | Трубка в сборе | |
| 27 | R***0 | Трубка в сборе | |
| 28 | R***5 | Шланг в сборе | |
| 29 | R***5 | Шланг в сборе | |
| 30 | R***0 | Трубка нейлоновая | |
| 31 | 3***4 | Тройник | |
| 32 | 3***7 | Угольник | |
| 33 | 3***8 | Угольник | |
| 34 | R***0 | Шланг в сборе | |
| 35 | 3***0 | Держатель | |
| 36 | 3***0 | Втулка защитная | |
| 37 | Q***W | Шланг в сборе | |
| 38 | Z***W | Шланг в сборе | |
| 39 | 3***4 | Угольник | |
| 40 | 3***5 | Штуцер | |
| 41 | 3***0 | Шланг в сборе | |
| 42 | 3***0 | Шланг в сборе | |
| 43 | 3***0 | Шланг в сборе | |
| 44 | 3***0 | Шланг в сборе | |
| 45 | R***5 | Шланг в сборе | |
| 46 | R***0 | Шланг в сборе | |
| 47 | 3***0 | Держатель | |
| 48 | R***0 | Шланг в сборе | |
| 49 | R***5 | Шланг в сборе | |
| 50 | R***0 | Шланг в сборе | |
| 51 | R***5 | Шланг в сборе | |
| 52 | 3***0 | Шланг в сборе |
