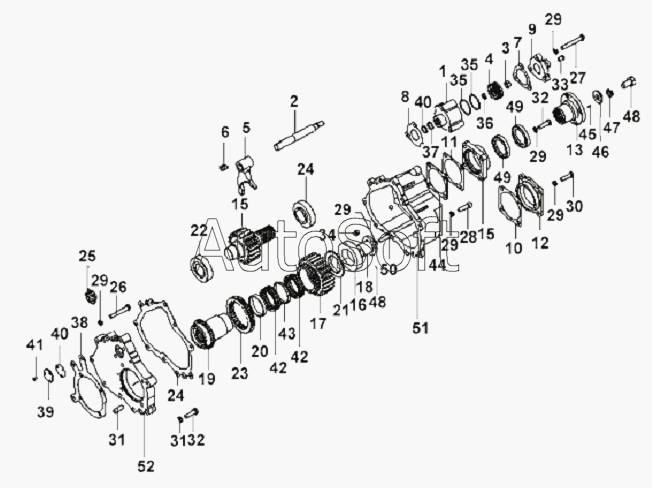

Каталог запасных частей к технике: DongFeng L3251A3 (вар.) (2007). QH7 Power Takeoff Assembly
41
28
29
29
29
29
29
29
29
30
31
32
32
33
34
35
35
36
37
38
39
40
40
27
42
42
43
44
45
46
47
48
48
49
49
50
51
52
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| QH70-G3075 | Q***5 | Power Takeoff Assembly | |
| 1 | Q***1 | Корпус цилиндра | |
| 2 | Q***5 | Вилка поршня | |
| 3 | Q***1 | Поршень | |
| 4 | G***6 | Стопорная гайка M12 | |
| 5 | Q***1 | Вилка | |
| 6 | J***3 | Зажимной винт | |
| 7 | Q***3 | Прокладка | |
| 8 | Q***7 | Гильза цилиндра | |
| 9 | Q***4 | Колпак цилиндра | |
| 10 | Q***8 | Прокладка | |
| 11 | Q***8 | Прокладка | |
| 12 | Q***7 | Концевая крышка | |
| 13 | Q***4 | Фланец | |
| 14 | Q***6 | Крышка подшипника | |
| 15 | Q***1 | Шестерня вторичного вала | |
| 16 | G***4 | Подшипник 42111 | |
| 17 | Q***5 | Шестерня первичного вала | |
| 18 | Q***4 | Кожух | |
| 19 | Q***2 | Вал | |
| 20 | Q***3 | Прокладка подшипника | |
| 21 | Q***6 | Пластина зубчатой передачи | |
| 22 | 3***8 | Подшипник | |
| 23 | Q***2 | Кожух сцепления | |
| 24 | Q***2 | Side Cover Lining | |
| 25 | J***K | Переключатель контрольной лампы | |
| 26 | Q***2 | Hexagonal Socket Cap Screw | |
| 27 | Q***5 | Болт | |
| 28 | Q***0 | Винт с головкой | |
| 29 | Q***0 | Пружинная шайба | |
| 30 | Q***2 | Hexagon Socket Cylindrical Head Screw | |
| 31 | G***6 | Конический штифт 12x35 | |
| 32 | Q***5 | Болт | |
| 33 | 5***0 | Заглушка | |
| 34 | Q***3 | Конусообразная пробка | |
| 35 | Q***0 | Уплотнительное кольцо | |
| 36 | G***1 | Уплотнительное кольцо 16x2.65 | |
| 37 | J***8 | Прокладочное кольцо | |
| 38 | Q***2 | Уплотнитель | |
| 39 | Q***9 | Крышка | |
| 40 | Q***8 | Уплотнитель крышки | |
| 41 | Q***0 | Винт с крестообразным шлицем | |
| 42 | K***0 | Игольчатый подшипник | |
| 43 | J***3 | Прокладка подшипника повышенной передачи | |
| 44 | Q***3 | Прокладка | |
| 45 | G***6 | Пружинный штифт3x10 | |
| 46 | Q***2 | Пластина зубчатой передачи | |
| 47 | Q***6 | Пружинная шайба | |
| 48 | G***6 | Болт M10 | |
| 49 | F***1 | Сальник | |
| 50 | Q***5 | Болт | |
| 51 | Q***2 | Power Takeoff Case | |
| 52 | Q***2 | Side Cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
