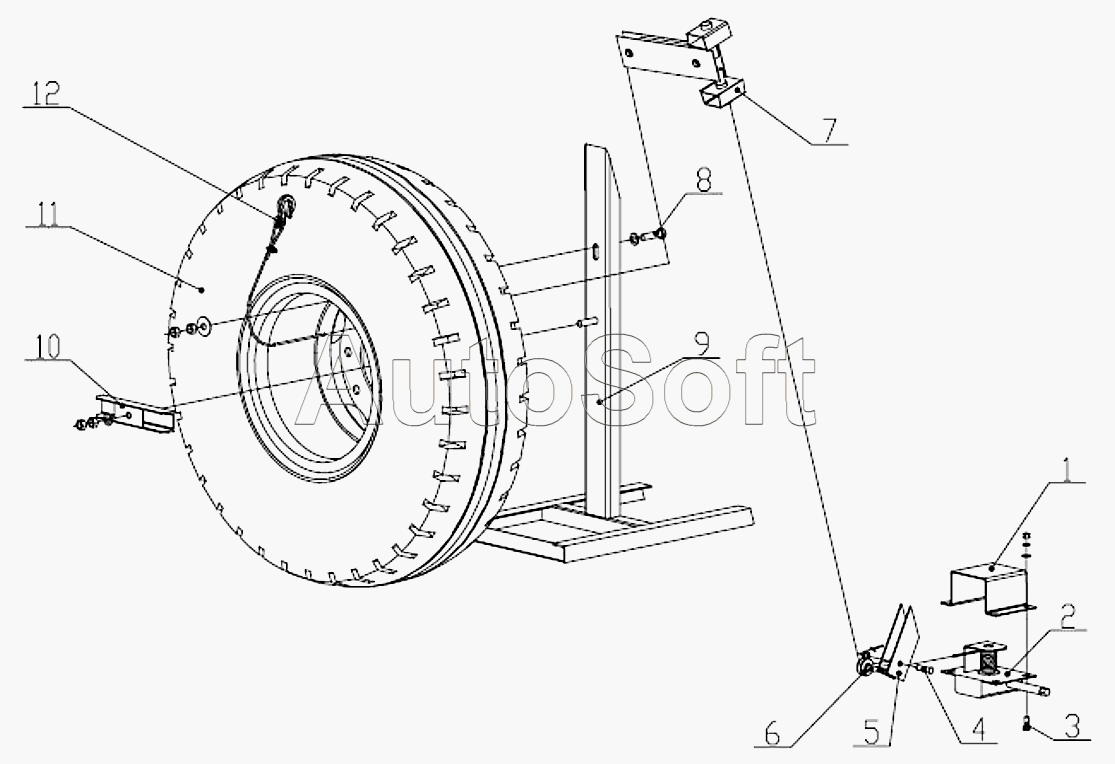

Каталог запасных частей к технике: DongFeng DFL-4251AXA Euro3 (2014). P-DL387B-31-01 Механизм подъема и держатель запасного колеса
7
12
11
10
9
8
1
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q340B12 | Q***2 | Гайка | |
| Q340B18 | Q***8 | Гайка | |
| Q340B18 | Q***8 | Гайка | |
| Q40114 | Q***4 | Плоская шайба | |
| Q40118 | Q***8 | Шайба | |
| Q40118 | Q***8 | Шайба | |
| Q40218 | Q***8 | Шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q500436 | Q***6 | Шплинт | |
| 1 | 3***B | Крышка механизма подъема колеса | |
| 2 | 3***1 | Механизм подъема колеса в сборе | |
| 3 | Q***0 | Болт | |
| 4 | Q***5 | Палец | |
| 5 | 3***A | Кронштейн ролика в сборе | |
| 6 | 3***3 | Ролик | |
| 7 | 3***2 | Кронштейн откидной в сборе | |
| 8 | Q***0 | Болт | |
| 9 | 3***B | Кронштейн крепления запасного колеса в сборе | |
| 10 | 3***3 | Планка держателя запасного колеса | |
| 11 | 1***0 | Запасное колесо | |
| 12 | 3***4 | Тросик с крюком в сборе |
