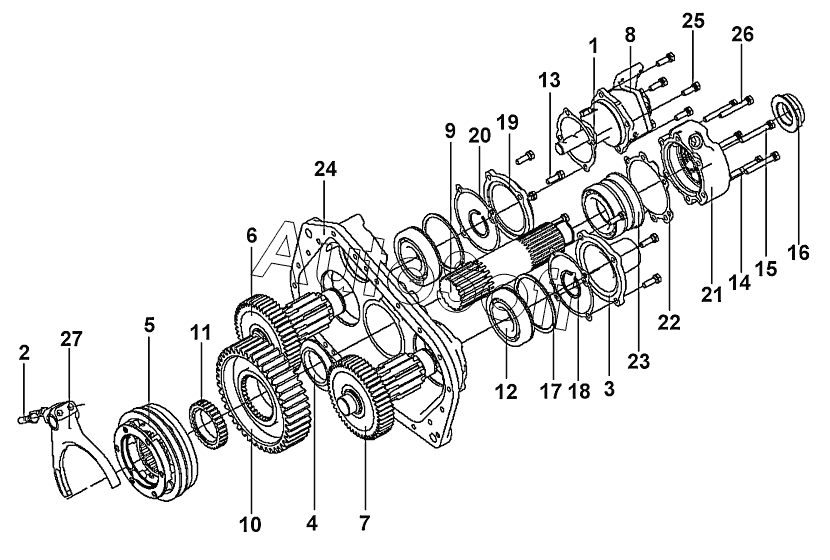

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 1700020-K20R0-10 Комплект задней крышки в сборе
/112.gif)
15
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10741400 | 1***0 | Flange | |
| 12251600 | 1***0 | Bolt | |
| 1 | 1***7 | Прокладка | |
| 2 | Q***0 | Bolt | |
| 3 | 1***0 | Longer intermediate shaft cover | |
| 4 | 1***0 | Range box main shaft gear pressure plate | |
| 5 | 1***0 | Synchronous assembly | |
| 6 | 1***0 | Range box lengthened countershaft welding assembly | |
| 7 | 1***0 | Range box countershaft welding assembly | |
| 8 | 1***0 | Deputy chamber cylinder assembly | |
| 9 | 1***0 | Range box main shaft | |
| 10 | 1***0 | Range box main shaft reducer gear | |
| 11 | 1***0 | Range box main shaft washer | |
| 12 | 1***0 | Cylindrical Roller Bearings | |
| 13 | 1***0 | Bolt Assembly | |
| 14 | 1***0 | Bolt Assembly | |
| 15 | 1***0 | Bolt & Spring washer subassembly | |
| 16 | 1***0 | Nut | |
| 17 | Q***0 | Кольцо | |
| 18 | 1***0 | Stop ring | |
| 19 | 1***0 | Range box countershaft clover | |
| 20 | 1***0 | Range box countershaft cover gasket | |
| 21 | 1***0 | Principal axis rear bearing cap assembly | |
| 22 | 1***0 | Gasket for principal axis rear bearing cap | |
| 23 | 1***0 | Tapered roller bearing | |
| 24 | 1***0 | Back cover housing | |
| 25 | Q***M | Bolt & Spring washer Group | |
| 26 | Q***5 | Bolt & Spring washer subassembly | |
| 27 | 1***0 | Range box fork |
