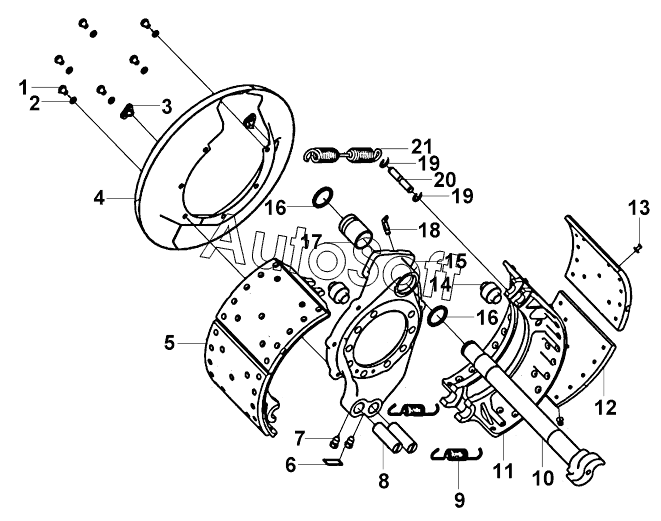

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 3502010-K2001 Задний левый тормозный механизм в сборе
/156.gif)
11
21
20
19
19
18
17
16
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10061500 | 1***0 | Нижняя пылезащитная крышка в сборе-задние тормоза | |
| 11499700 | 1***0 | Задний тормозной щит | |
| 1 | Q***2 | Болт | |
| 2 | Q***0 | Пружинная шайба | |
| 3 | 1***0 | Пробка-для смотровой щели пылезащитной крышки | |
| 4 | 1***0 | Верхняя пылезащитная крышка-задние тормоза | |
| 5 | 1***0 | Задние тормозные колодки с фрикционом в сборе | |
| 6 | Q***0 | Проволока контровочная | |
| 7 | 1***0 | Винт-для крепления подковообразного вала | |
| 8 | 1***0 | Подковообразный вал-задние тормозные колодки | |
| 9 | 3***A | Малеькая возвратная пружина | |
| 10 | 1***0 | Кулачковый вал-задний правый тормоз | |
| 11 | 1***0 | Задние тормозные колодки | |
| 12 | 1***0 | Задний тормозной фрикцион | |
| 13 | 1***0 | Полутрубчатая заклепка с потайно головкой | |
| 14 | 1***0 | Ролик | |
| 15 | 1***0 | Задний тормозной щит с втулкой в сборе | |
| 16 | 1***0 | Сальник в сборе | |
| 17 | 1***0 | Втулка | |
| 18 | 1***0 | Жиклёр | |
| 19 | к***о | Стопорное кольцо | |
| 20 | ш***т | Пружинный подвесной штифт | |
| 21 | 1***0 | Возвратная пружина-задние тормозные колодки |
