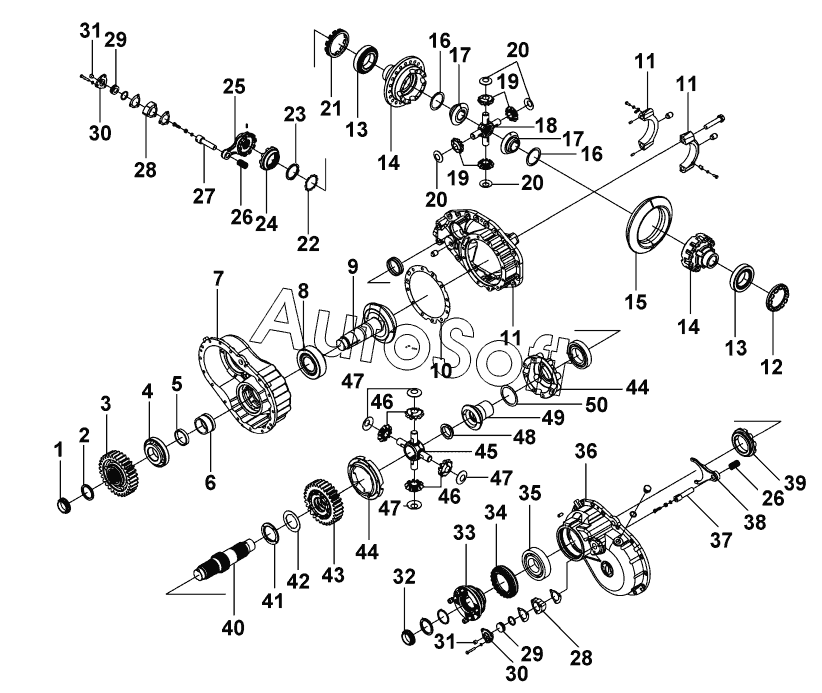

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 2502A-T1700 Блок главного редуктора среднего моста
/161.gif)
29
29
38
37
36
35
34
33
32
31
31
30
30
39
28
28
27
26
26
25
24
23
22
21
42
50
49
48
47
47
47
46
46
45
44
44
43
20
20
20
42
42
42
42
42
42
41
40
5
6
6
5
5
5
5
5
5
5
5
6
5
5
5
5
5
4
3
2
1
10
19
19
18
17
17
16
16
15
14
14
13
13
12
11
11
11
10
10
10
9
8
7
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10029500 | 1***0 | Шестерня с внутренними зубьями | |
| 10464400 | 1***0 | Сальник | |
| 10464700 | 1***0 | Сальник в сборе-ввод среднего моста | |
| 10464900 | 1***0 | Межосевой дифференциал в сборе | |
| 11167900 | 1***0 | Главный редуктор среднего моста в сборе | |
| 1 | 1***0 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | 1***0 | Ведомое цилиндрическое зубчатое колесо-проходной мост | |
| 4 | 1***0 | Конический подшипник-ведущая коническая шестерня | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 5 | 1***0 | Регулировочная шайба | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 6 | 1***0 | Регулировочное прокладочное кольцо | |
| 7 | 1***0 | Корпус цилиндрического зубчатого колеса | |
| 8 | 3***5 | Tapered Roller Bearing | |
| 9 | 1***0 | Ведущая коническая шестерня среднего моста | |
| 10 | 1***0 | Регулировочная прокладка | |
| 10 | 1***0 | Регулировочная прокладка | |
| 10 | 1***0 | Регулировочная прокладка | |
| 10 | 1***0 | Регулировочная прокладка | |
| 11 | 1***0 | Картер редуктора главной передачи среднего моста | |
| 12 | 1***0 | Регулировочная гайка-подшипник дифференциала | |
| 13 | 3***6 | Подшипника | |
| 14 | 1***0 | Корпус дифференциала конической шестерни | |
| 15 | 1***0 | Ведомая коническая шестерня среднего моста | |
| 16 | 1***0 | Опорная шайба-шестерня полуоси | |
| 17 | 1***0 | Полуосевая шестерня дифференциала с конической шестерней | |
| 18 | 1***0 | Крестовина-дифференциал конической шестерни | |
| 19 | 1***0 | Планетарная шестерня -межколесный дифференциал | |
| 20 | 1***0 | Прокладка-шестерня дифференциала | |
| 21 | 1***0 | Регулировочная гайка-подшипник дифференциала | |
| 22 | 1***0 | Замковая кольцевая прокладка-крепежная шестерня с внутренними зубьями | |
| 23 | 1***0 | Зажимная гайка-крепежная шестерня с внутренними зубьями | |
| 24 | 1***0 | Шестерня с внутренними зубьями | |
| 25 | 1***0 | Переводная вилка-замок межколёсного дифференциала | |
| 26 | 1***0 | Пружина | |
| 27 | 1***0 | вала переводной вилки | |
| 28 | 1***0 | Цилиндр управления блокировки дифференциала | |
| 29 | 1***0 | Поршень блокировки дифференциала | |
| 30 | 1***0 | Крышка цилиндра блокировки дифференциала | |
| 31 | 1***0 | Датчик в сборе | |
| 32 | 1***0 | Гайка | |
| 33 | 1***0 | Выступ в сборе-ввод среднего моста | |
| 34 | 1***0 | Держатель сальника-порт ввода вала проходного | |
| 35 | 6***5 | Deep Groove Ball Bearing | |
| 36 | 1***0 | Внешний корпус межосевого дифференциального выключателя | |
| 37 | 1***0 | вала переводной вилки | |
| 38 | 1***0 | Переводная вилка-дифференциал вала | |
| 39 | 1***0 | Соединить втулку | |
| 40 | 1***0 | Основной вал | |
| 41 | 1***0 | Шайба для антифрикции | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 42 | 1***0 | Прокладка | |
| 43 | 1***0 | Ведущее цилиндрическое зубчатое колесо в сборе | |
| 44 | 1***0 | Корпус межосевого дифференциального выключателя | |
| 45 | 1***0 | Перекрестная ось-межосевой деференциал в сборе | |
| 46 | 1***0 | Планетарная шестерня-межосевой дифференциал | |
| 47 | 1***0 | Подкладное кольцо-шестерня дифференциала | |
| 48 | 1***0 | пазовая гайка | |
| 49 | 1***0 | Заднее зубчатое колесо с втулкой в сборе | |
| 50 | 1***0 | Шайба для антифрикции |
