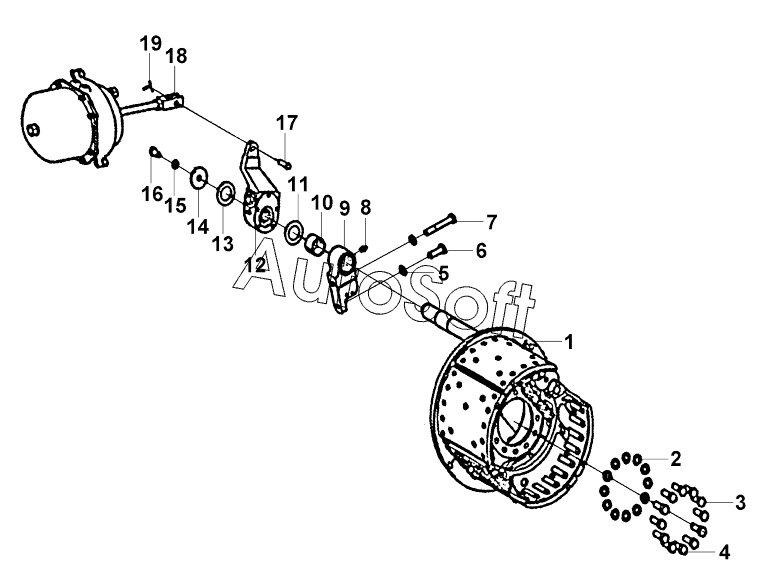

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 3503B-K20R0 Средний правый тормозный механизм
/163.gif)
12
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10077600 | 1***0 | Задняя ограничивающая опора в сборе | |
| Q151B1025 | Q***5 | Болт | |
| Q40110 | Q***0 | Шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| 1 | 1***0 | Задний правый тормозный механизм в сборе | |
| 2 | Q***6 | Пружинчатая шайба | |
| 3 | 1***0 | Болт-для крепеления задния тормоза | |
| 4 | Q***1 | Hexagon Bolt | |
| 5 | Q***4 | Тяжелая пружинная шайба | |
| 6 | Q***1 | Болт с шестигранной головкой | |
| 7 | Q***1 | Болт с шестигранной головкой | |
| 8 | Q***1 | Пресс-маслёнка | |
| 9 | 1***0 | Средняя и правая опорная стойка кулачка в сборе | |
| 10 | 1***0 | Втулка | |
| 11 | Q***7 | Adjusting Shim | |
| 12 | 1***0 | Саморегулировочный рычаг правого интервала торможения в сборе | |
| 13 | Q***7 | Adjusting Shim | |
| 14 | Q***A | Limiting Plate - Self-adjusting Arm | |
| 15 | Q***4 | Пружинная шайба | |
| 16 | 1***0 | Болт-крепеление ограничительной пластины | |
| 17 | 1***0 | Штифт с плоской головкой | |
| 18 | Q***6 | Шплинт | |
| 19 | 1***0 | Средняя и правая пружинная тормозная камера в сборе |
