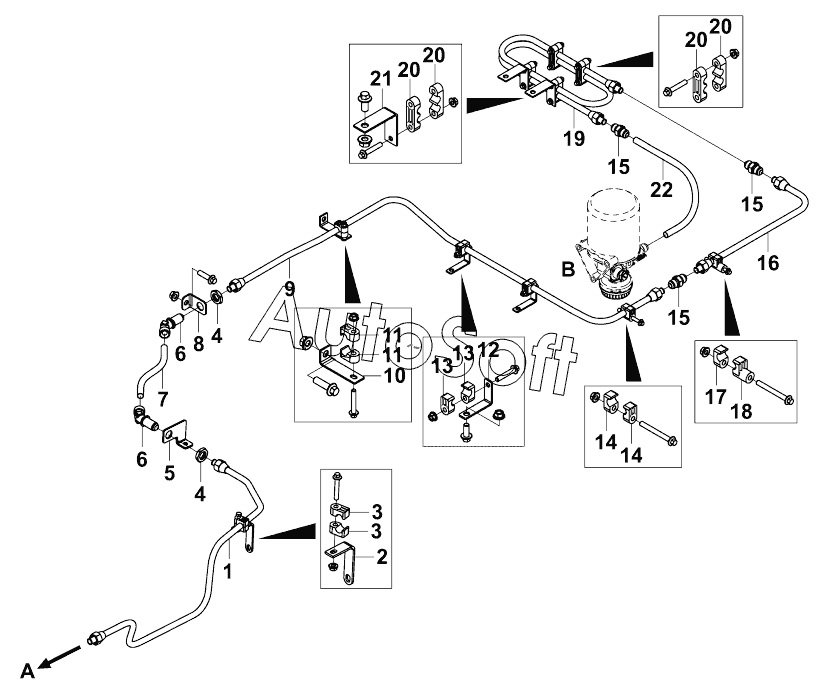

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 3506A-K21R1 Питающий воздухопровод тормозной системы
/185.gif)
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
16
17
18
19
20
20
20
20
21
22
A
B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q1840845 | Q***5 | Bolt | |
| Q1840845 | Q***5 | Bolt | |
| Q1840845 | Q***5 | Bolt | |
| Q1840845 | Q***5 | Bolt | |
| Q1840850 | Q***0 | Bolt | |
| Q1840885 | Q***5 | Bolt | |
| Q1840885 | Q***5 | Bolt | |
| Q1841025 | Q***5 | Болт | |
| Q1841225 | Q***5 | Болт | |
| Q1841245 | Q***5 | Болт | |
| Q1841245 | Q***5 | Болт | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32008 | Q***8 | Гайка | |
| Q32010 | Q***0 | Гайка фланцевая | |
| Q32012 | Q***2 | Гайка | |
| Q32012 | Q***2 | Гайка | |
| Q32012 | Q***2 | Гайка | |
| 1 | 1***0 | The 1st air pipe assembly, air compressor to drier | |
| 10 | 1***0 | Bracket, pipe clamp | |
| 11 | 1***0 | Upper support, single-hole clamp | |
| 12 | 1***0 | Harness support | |
| 13 | 1***0 | Upper support, single-hole clamp | |
| 14 | 1***0 | Upper support, single-hole clamp | |
| 15 | 1***0 | Straight joint | |
| 16 | 1***0 | The 3rd air pipe assembly, air compressor to drier | |
| 17 | 1***0 | Upper support, single-hole clamp | |
| 18 | 1***0 | Lower support, single-hole clamp | |
| 19 | 1***0 | The 4th air pipe assembly, air compressor to drier | |
| 2 | 1***0 | Опора-хомут для труб | |
| 20 | 1***0 | Pipe clamp | |
| 21 | 1***0 | Bracket, pipe clamp | |
| 22 | 3***0 | Высокотемпературный шланг в сборе | |
| 3 | 1***0 | Upper support, single-hole clamp | |
| 4 | Q***2 | Гайка | |
| 5 | 3***0 | Опора-хомут для труб | |
| 6 | 1***0 | Septa elbow pipe joint | |
| 7 | 1***0 | Высокотемпературный шланг в сборе | |
| 8 | 1***0 | Bracket, pipe clamp | |
| 9 | 1***0 | The 2nd air hose assembly, connecting the air compressor and dryer | |
| A | К***р | Воздушный компрессор | |
| B | О***ь | Осушительная установка в сборе |
