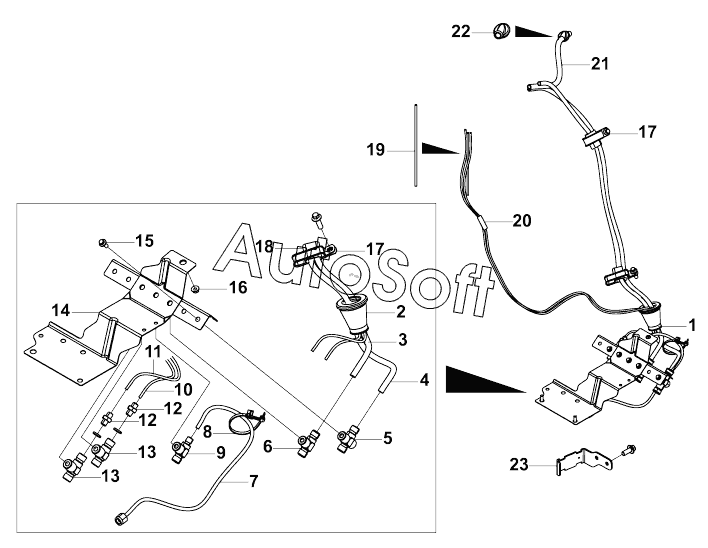

Каталог запасных частей к технике: DongFeng DFL-3251AW1 (2017). 3506R-C0110 Трубопроводы стояночного тормоза, сопряженные с кабиной
/240.gif)
15
23
22
21
20
19
18
17
17
16
1
14
13
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10728000 | 1***0 | Sealing ring | |
| JS160T-1703021-1 | J***1 | Штуцер | |
| JS160T-1708021-1 | J***1 | Нейлоновая трубка | |
| JS160T-1708021-2 | J***2 | Нейлоновая трубка | |
| JS160T-1708021-5 | J***5 | Нейлоновая трубка | |
| Q1840820 | Q***0 | Болт | |
| Q1840820 | Q***0 | Болт | |
| 1 | 1***0 | Nylon pipe assembly- with dust shield | |
| 2 | 1***0 | Кожух защиты от пылей | |
| 3 | R***G | Трубка нейлоновая | |
| 4 | R***K | Nylon Tube Assembly | |
| 5 | 1***0 | Three-way pipe joint | |
| 6 | 1***0 | Straight joint | |
| 7 | R***0 | Шланг в сборе | |
| 8 | 1***0 | Band | |
| 9 | 1***0 | Straight joint,to air horn | |
| 10 | 1***0 | Nylon pipe | |
| 11 | 1***0 | Nylon pipe | |
| 12 | 1***0 | Tube connector | |
| 13 | 1***0 | Straight joint, to select gear valve | |
| 14 | 1***0 | Brake pipe joint connecting bracket assembly | |
| 15 | Q***2 | Bolt | |
| 16 | Q***6 | Гайка | |
| 17 | 1***0 | Hose clip | |
| 18 | R***0 | Втулка защитная | |
| 19 | 1***0 | Nylon pipe | |
| 20 | 1***0 | Pressure-sensitive adhesive tape | |
| 21 | 1***0 | Exhaust pipe | |
| 22 | 1***0 | Dust shield | |
| 23 | 1***0 | Nylon pipe bundle bracket |
