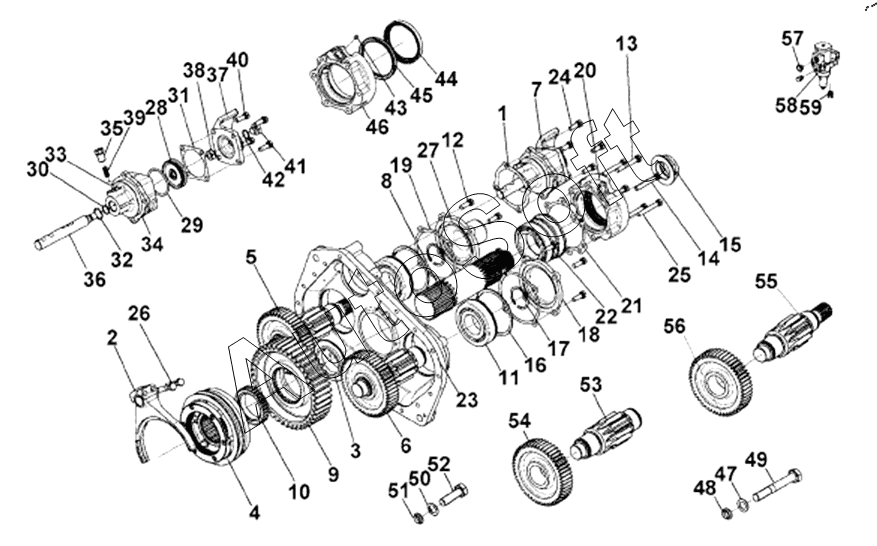

Каталог запасных частей к технике: DongFeng DFL4251A-T04-930-00CA (2007). 1700010-T0509-05 Rear Cover Assembly, Auxiliary Gearbox Cylinder Assembly
40
46
45
44
43
42
41
47
39
38
37
36
35
34
33
32
53
59
58
57
56
55
54
31
52
51
50
49
48
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
25
30
29
28
27
27
27
27
27
27
27
27
26
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JS200T-1707010 | 1***0 | Rear Cover Assembly | |
| 12JS200T-1707047 | 1***7 | Auxiliary Gearbox Lengthened Counter Shaft Weld Assembly | |
| 12JS200T-1707050 | 1***0 | Auxiliary Gearbox Counter Shaft Weld Assembly | |
| A-C03002 | A***2 | Air Filter Adjuster & Screw Plug Assembly | |
| A-C09008 | A***8 | Болт | |
| A-C09009 | A***9 | Болт | |
| JS180-1707154 | J***4 | Main Shaft Rear Bearing Cover Assembly | |
| 1 | 1***7 | Прокладка | |
| 2 | 1***5 | Вилка вспомогательного механизма | |
| 3 | 1***2 | Lengthened Counter Shaft Cover | |
| 4 | 1***8 | Auxiliary Gearbox Gear Pressing Plate | |
| 5 | 1***0 | Synchronizer Assembly | |
| 6 | 1***7 | Auxiliary Gearbox Lengthened Counter Shaft Weld Assembly | |
| 7 | 1***0 | Auxiliary Gearbox Counter Shaft Weld Assembly | |
| 8 | 1***0 | Auxiliary Gearbox Cylinder Assembly | |
| 9 | 1***5 | Auxiliary Gearbox Main Shaft | |
| 10 | 1***6 | Auxiliary Gearbox Main Shaft Reduction Gear | |
| 11 | 1***7 | Auxiliary Gearbox Main Shaft Washer | |
| 12 | 1***E | Подшипник | |
| 13 | A***8 | Болт | |
| 14 | A***9 | Болт | |
| 15 | C***3 | Hexagon Bolt with Hole on Head & Spring Washer Subassembly | |
| 16 | F***6 | Гайка | |
| 17 | G***7 | Closing Ring | |
| 18 | J***1 | Кольцо стопорное | |
| 19 | J***2 | Крышка удлиненного промежуточного вала | |
| 20 | J***3 | Прокладка крышки промежуточного вала демультипликатора | |
| 21 | J***4 | Main Shaft Rear Bearing Cover Assembly | |
| 22 | J***6 | Прокладка | |
| 23 | J***9 | Tapered Roller Bearing | |
| 24 | J***5 | Rear Cover Body | |
| 25 | Q***M | Bolt & Spring washer Group | |
| 26 | Q***5 | Bolt & Spring washer subassembly | |
| 27 | 1***0 | Угольник | |
| 27 | 1***0 | Auxiliary Gearbox Cylinder Assembly | |
| 27 | Q***0 | Bolt | |
| 27 | Q***0 | Кольцо | |
| 28 | 1***1 | Поршень с крышкой | |
| 29 | 1***4 | Уплотнительное кольцо | |
| 30 | 1***5 | Уплотнительное кольцо | |
| 31 | 1***9 | Прокладка крышки сцепления | |
| 32 | 1***5 | Уплотнительное кольцо | |
| 33 | 1***8 | Steel Ball | |
| 34 | 1***2 | Gear Cylinder | |
| 35 | 1***3 | Screw Plug | |
| 36 | 1***1 | Gear Shifting Fork Shaft | |
| 37 | G***5 | Hexagon Nylon Thin Locking Nut | |
| 38 | J***0 | Locating Spring | |
| 39 | Q***2 | Bolt & Spring washer subassembly | |
| 40 | X***1 | Кольцо | |
| 41 | F***7 | Корпус цилиндра | |
| 42 | Q***8 | Hex head plug | |
| 43 | 7***2 | Кожух | |
| 44 | 1***9 | Сальник | |
| 45 | C***2 | Сальник крышки заднего подшипника | |
| 46 | J***5 | Крышка заднего подшипника выходного вала | |
| 47 | 1***6 | Copper Washer | |
| 48 | 1***9 | Sealing Sleeve | |
| 49 | Q***5 | Болт | |
| 50 | 1***6 | Copper Washer | |
| 51 | 1***9 | Sealing Sleeve | |
| 52 | Q***M | Bolt | |
| 53 | 1***1 | Auxiliary Gearbox Counter Shaft | |
| 54 | 1***6 | Auxiliary Gearbox Counter Shaft Driving Gear | |
| 55 | 1***8 | Auxiliary Gearbox Lengthened Counter Shaft | |
| 56 | 1***6 | Auxiliary Gearbox Counter Shaft Driving Gear | |
| 57 | 5***5 | Пробка | |
| 58 | A***1 | Air Filter Adjuster Assembly | |
| 59 | Q***1 | Пробка |
