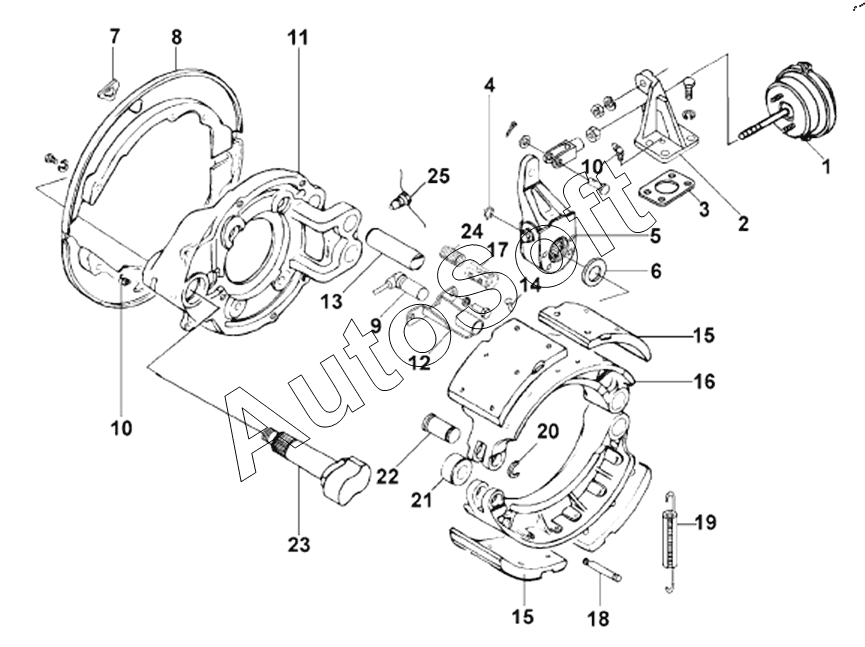

Каталог запасных частей к технике: DongFeng DFL4251A-T04-930-00CA (2007). 3501A1-ZB6 Front Left Brake Subassembly
1
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20502201 | 2***1 | Колодка тормоза передняя верхняя в сборе | |
| 20502202 | 2***2 | Колодка тормоза передняя нижняя в сборе | |
| 3501ZB3-001 | 3***1 | Передний левый тормоз в сборе | |
| 35ZB6-01010 | 3***0 | Передний левый тормоз с кронштейном датчика в сборе | |
| Q150B0816 | Q***6 | Болт | |
| Q150B0820 | Q***0 | Болт | |
| Q151B1235 | Q***5 | Болт | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| 1 | 3***0 | Энергоаккумулятор переднего левого тормоза в сборе | |
| 2 | 3***1 | Кронштейн тормозной камеры | |
| 3 | 3***3 | Прокладка | |
| 4 | 3***6 | Стопорное кольцо | |
| 5 | 3***1 | Передний левый саморегулирующийся рычаг в сборе | |
| 6 | 3***4 | Защитное кольцо | |
| 7 | 2***1 | Заглушка тормозного щита | |
| 7 | 2***1 | Заглушка тормозного щита | |
| 8 | 2***1 | Щит тормоза нижний в сборе | |
| 8 | 2***1 | Щит тормоза верхний | |
| 9 | 3***0 | Датчик | |
| 10 | Q***5 | Пресс-маслёнка | |
| 11 | 2***1 | Front Left Brake Bottom Plate | |
| 12 | 3***4 | Кронштейн датчика переднего тормоза | |
| 13 | 2***1 | Ось колодки | |
| 14 | 2***3 | Rivet – Friction Lining | |
| 15 | 3***5 | Фрикционная тормозная накладка (MH3501ZB1-105W) | |
| 16 | 2***1 | Колодка тормоза передняя | |
| 17 | 3***1 | Втулка датчика | |
| 18 | 2***2 | Пружина возвратная | |
| 19 | 2***1 | Палец крепления возвратной пружины | |
| 20 | 2***6 | Кольцо зажимное | |
| 21 | 2***1 | Ролик передней колодки в сборе | |
| 22 | 2***5 | Roller Shaft | |
| 23 | 2***1 | Front Left Brake Cam | |
| 24 | 3***0 | Электромагнитный клапан | |
| 25 | Q***0 | Пружина |
