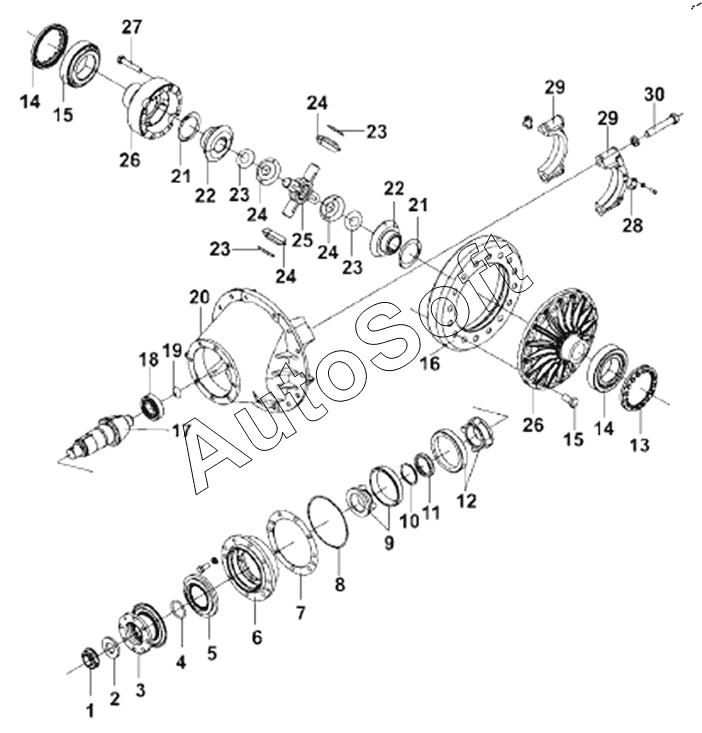

Каталог запасных частей к технике: DongFeng DFL4251A-T04-930-00CA (2007). 2402ZB7D-010 Rear Axle Main Retarder & Bevel Gear Differential
12
20
19
18
17
16
15
15
14
14
13
21
21
11
11
11
11
11
11
11
11
22
22
23
23
23
23
24
24
24
24
25
26
26
26
26
27
28
29
29
30
5
7
7
7
7
7
7
7
6
7
4
3
2
1
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2402ZB7D-010 | 2***0 | Главный редуктор заднего моста и дифференциал с коническими шестернями в сборе | |
| Q150B1020-5 | Q***5 | Болт стопорной пластины | |
| Q151B1460-0H1 | Q***1 | Болт | |
| Q151B1640-0H1 | Q***1 | Болт | |
| Q341B14-0H1 | Q***1 | Гайка | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40516 | Q***6 | Пружинчатая шайба | |
| Q40524 | Q***4 | Пружинчатая шайба | |
| 1 | 2***2 | Желообразная плоская гайка | |
| 2 | 2***1 | Плоская шайба | |
| 3 | 2***5 | Фланец в сборе | |
| 4 | 2***9 | Кольцо | |
| 5 | 2***0 | Манжета ведущей конической шестерни в сборе | |
| 6 | 2***6 | Гнездо подшипника ведущей конической шестерни | |
| 7 | 2***1 | Прокладка регулировочная ведущей конической шестерни | |
| 7 | 2***2 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***3 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***4 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***5 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***6 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***7 | Adjusting Shim - Driving Bevel Gear | |
| 7 | 2***8 | Adjusting Shim - Driving Bevel Gear | |
| 8 | 2***7 | Кольцо | |
| 9 | 2***E | Подшипник в сборе | |
| 10 | 2***1 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***2 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***3 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***4 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***5 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***6 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 10 | 2***7 | Прокладка регулировочная переднего подшипника ведущей конической шестерни | |
| 11 | 2***1 | Регулировочная шайба переднего подшипника ведущей конической шестерни | |
| 11 | 2***2 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***3 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***4 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***5 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***6 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***7 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***8 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***9 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***0 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***1 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***2 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***3 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 11 | 2***4 | Кольцо регулировочное переднего подшипника ведущей конической шестерни | |
| 12 | 2***E | Подшипник в сборе | |
| 13 | 2***1 | Регулировочная гайка подшипника дифференциала | |
| 14 | 7***E | Подшипник в сборе | |
| 15 | 2***6 | Болт ведомой конической шестерни | |
| 16 | 2***5 | Ведущая коническая шестерня заднего моста | |
| 17 | 2***6 | Ведомая коническая шестерня заднего моста | |
| 18 | 2***3 | Задний подшипник ведущей конической шестерни | |
| 19 | Q***5 | Упорное кольцо вала | |
| 20 | 2***5 | Корпус редуктора заднего моста | |
| 21 | 2***6 | Опорная шайба шестерни полуоси | |
| 22 | 2***5 | Шестерня полуоси | |
| 23 | 2***6 | Опорная прокладка планетарной шестерни | |
| 24 | 2***5 | Планетарная шестерня | |
| 25 | 2***1 | Крестовина | |
| 26 | 2***8 | Правый корпус дифференциала конической шестерни | |
| 26 | 2***7 | Левый корпус дифференциала конической шестерни | |
| 27 | Q***1 | Болт | |
| 28 | 2***3 | Стопорная пластина регулировочной гайки подшипника дифференциала | |
| 29 | 2***7 | Крышка подшипника дифференциала | |
| 30 | Q***1 | Болт крышки подшипника дифференциала |
