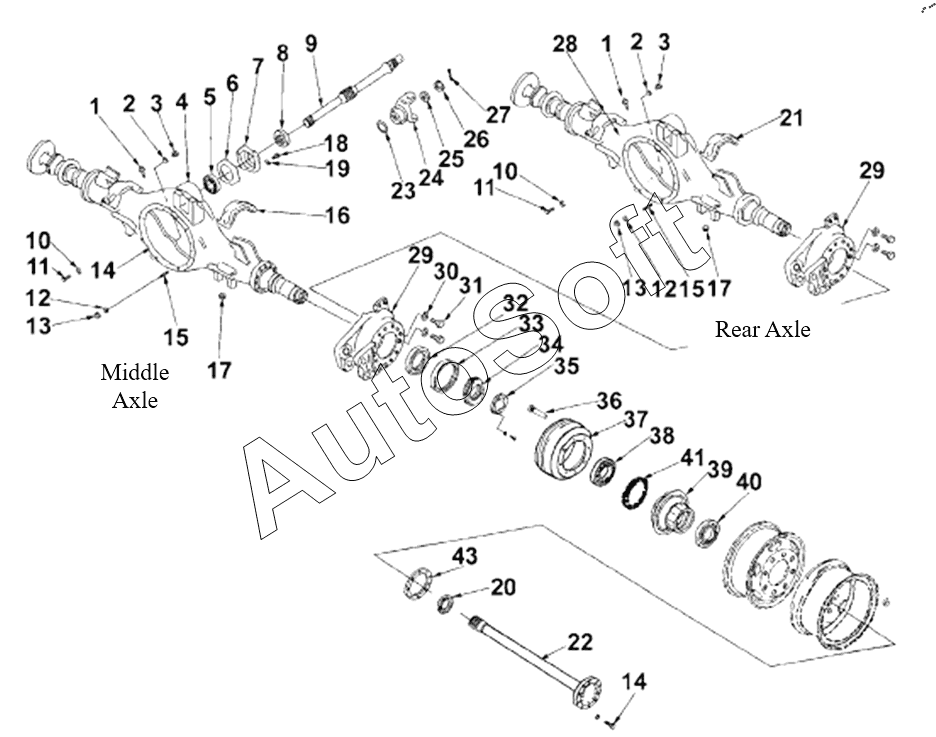

Каталог запасных частей к технике: DongFeng DFL4251A-T04-930-00CA (2007). 24-25-T04930 Middle Rear Axle Subassembly
1
1
2
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2401ZAS03-035 | 2***5 | Кронштейн правого нижнего толкателя заднего моста | |
| 2401ZAS03-036 | 2***6 | Кронштейн левого нижнего толкателя заднего моста | |
| 2401ZAS03-037 | 2***7 | Кронштейн верхнего толкателя заднего моста | |
| 2401ZAS03-042-B | 2***B | Leaf Spring Guide Holder - Rear Axle Left | |
| 2401ZAS03-043 | 2***3 | Направляющий кронштейн правый рессоры заднего моста | |
| 2401ZAS03-052 | 2***2 | Seat – Tee Joint | |
| 2501ZAS03-035 | 2***5 | Кронштейн левого нижнего толкателя среднего моста | |
| 2501ZAS03-036 | 2***6 | Кронштейн правого нижнего толкателя среднего моста | |
| 2501ZAS03-037 | 2***7 | Кронштейн верхнего толкателя среднего моста | |
| 2501ZAS03-042 | 2***2 | Направляющий кронштейн рессоры левой среднего моста | |
| 2501ZAS03-043 | 2***3 | Направляющий кронштейн рессоры правой среднего моста | |
| 25ZAS01-02165 | 2***5 | Сальник и его гнездо в сборе | |
| 31XZB-04021 | 3***1 | Наружная обойма внутреннего подшипника ступицы заднего колеса | |
| 31XZB-04031 | 3***1 | Наружная обойма наружного подшипника ступицы заднего колеса | |
| 3502N-034 | 3***4 | Сальник в сборе | |
| 35ZS01A-02065 | 3***5 | Ступица колеса и тормозной барабан заднего моста в сборе | |
| Q2140616 | Q***6 | Винт | |
| Q341B14 | Q***4 | Гайка | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40518 | Q***8 | Пружинчатая шайба | |
| 1 | 2***8 | Сапун | |
| 2 | 2***6 | Уплотнительная шайба | |
| 3 | 2***2 | Пробка сливного отверстия в сборе | |
| 4 | 2***0 | Корпус среднего моста в сборе | |
| 5 | 2***4 | Шариковый подшипник | |
| 6 | 2***7 | Прокладка заднего сальника | |
| 7 | 2***6 | Гнездо сальника | |
| 8 | 2***0 | Сальник в сборе | |
| 9 | 2***3 | Переходной вал | |
| 10 | Q***4 | Тяжелая пружинная шайба | |
| 11 | Q***1 | Болт | |
| 12 | Q***4 | Тяжелая пружинная шайба | |
| 13 | Q***4 | Гайка | |
| 14 | 2***3 | Болт | |
| 15 | 2***3 | Шпилька крепления редуктора | |
| 16 | 2***0 | Сухарик рессоры среднего моста | |
| 17 | Q***4 | Тяжелая пружинная шайба | |
| 18 | Q***5 | Болт | |
| 19 | Q***4 | Тяжелая пружинная шайба | |
| 20 | 2***0 | Манжета полуоси в сборе | |
| 21 | 2***0 | Сухарик рессоры заднего моста | |
| 22 | 2***5 | Левая полуось заднего моста | |
| 22 | 2***6 | Rear Axle Right Half Axle | |
| 23 | 2***9 | Кольцо | |
| 24 | 2***5 | Выступ в сборе | |
| 25 | 2***1 | Плоская шайба | |
| 26 | 2***2 | Гайка | |
| 27 | Q***0 | Шплинт | |
| 28 | 2***0 | Корпус заднего моста в сборе | |
| 29 | 3***5 | Щит заднего тормоза в сборе | |
| 30 | Q***4 | Тяжелая пружинная шайба | |
| 31 | 3***3 | Болт крепления заднего тормоза | |
| 32 | 3***5 | Кольцо заднего сальника | |
| 33 | 3***0 | Манжета ступицы заднего колеса в сборе | |
| 34 | 2***6 | Регулировочная гайка подшипника ступицы колеса | |
| 35 | 2***1 | Контрогайка подшипника колесной ступицы | |
| 36 | 3***1 | Болт заднего колеса | |
| 37 | 3***5 | Задний тормозной барабан | |
| 38 | 3***2 | Внутренняя обойма внутреннего подшипника ступицы заднего колеса в сборе | |
| 39 | 3***5 | Ступица заднего колеса | |
| 40 | 3***2 | Внутренняя обойма наружного подшипника ступицы заднего колеса в сборе | |
| 41 | 3***0 | Зубчатое кольцо АБС среднего моста | |
| 42 | 2***4 | Втулка зацепления | |
| 43 | 2***4 | Прокладка полуоси заднего моста |
