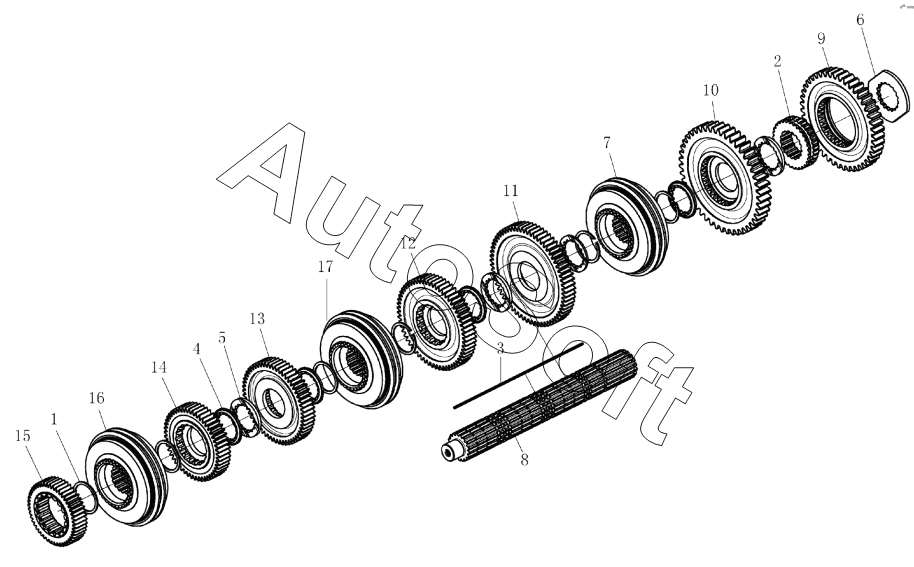

Каталог запасных частей к технике: DongFeng DFH3410A563-L15R-930-00 (2023). 1700020-L15R1-03 Узел вторичного вала в сборе
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12JSDX240TB-1701100 | 1***0 | Вал вторичный в сборе | |
| 1 | 9***3 | Стопорный буртик | |
| 2 | 1***8 | Оседающая втулка | |
| 3 | 1***B | Шестигранная шпонка вторичного вала | |
| 4 | 9***2 | Прокладка шестерни основного вала | |
| 5 | 9***2 | Прокладка шестерни основного вала | |
| 6 | 1***5 | Прокладка шестерни заднего хода вторичного вала | |
| 7 | 1***1 | Синхронизатор 1-ой и 2-ой передачи в сборе | |
| 8 | 1***5 | Вторичный вал | |
| 9 | 1***0 | Шестерня заднего хода вторичного вала | |
| 10 | 1***1 | Шестерня 1-ой передачи вторичного вала | |
| 11 | 1***2 | Шестерня 2-ой передачи вторичного вала | |
| 12 | 1***3 | Шестерня 3-ьей передачи вторичного вала | |
| 13 | 1***4 | Шестерня 4-ой передачи вторичного вала | |
| 14 | 1***5 | Шестерня 5-ой передачи вторичного вала | |
| 15 | 1***6 | Шестерня первичного вала | |
| 16 | 1***2 | Синхронизатор в сборе | |
| 17 | 1***1 | Синхронизатор в сборе |
