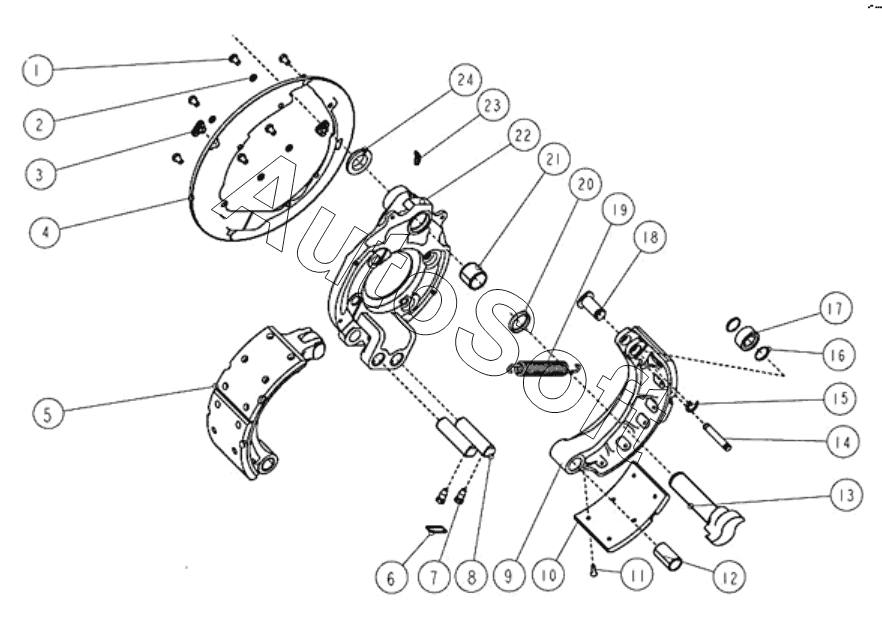

Каталог запасных частей к технике: DongFeng DFH3410A563-L15R-930-00 (2023). 3000010-L06AE-02 Сборка частей и деталей тормозного механизма в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20534123 | 2***3 | Втулка | |
| 20537104 | 2***4 | Правый тормозной щит в сборе | |
| 20537202 | 2***2 | Нижняя тормозная колодка | |
| 20537202 | 2***2 | Нижняя тормозная колодка в сборе | |
| 21801122 | 2***2 | Втулка | |
| 3501010-T2101 | 3***1 | Левый тормозной механизм в сборе | |
| 3501015-T2101 | 3***1 | Правый тормозной механизм в сборе | |
| 3501ZAS03B-042 | 3***2 | Правый тормозной кулачок | |
| Q5280840 | Q***0 | Упругий цилиндрический штифт | |
| 1 | Q***2 | Болт | |
| 2 | Q***8 | Пружинная шайба | |
| 3 | 3***2 | Заглушка-для пылезащитного колпачка | |
| 4 | 2***1 | Пылезащитный чехол | |
| 5 | 2***1 | Верхняя тормозная колодка в сборе | |
| 6 | С***а | Стальная крепежная проволока | |
| 7 | К***т | Крепежный винт | |
| 8 | 2***1 | Вал колодки | |
| 9 | 2***1 | Верхняя тормозная колодка | |
| 10 | 3***5 | Фрикционная тормозная накладка (MH3501ZB1-105W) | |
| 11 | 2***3 | Заклепка | |
| 12 | Г***а | Гильза-тормозная колодка | |
| 13 | 3***1 | Левый тормозной кулачок | |
| 14 | 2***1 | Палец крепления возвратной пружины | |
| 15 | 3***8 | Кольцо стопорное | |
| 16 | 2***3 | Манжета | |
| 17 | 2***1 | Ролик-задняя тормозная колодка | |
| 18 | 2***5 | Ось ролика | |
| 19 | 3***4 | Пружина фиксатора | |
| 20 | 3***4 | Кольцо | |
| 21 | 2***1 | Гильза-тормозной щит | |
| 22 | 2***3 | Левый тормозной щит в сборе | |
| 23 | Q***5 | Пресс-маслёнка | |
| 24 | 3***4 | Кольцо |
