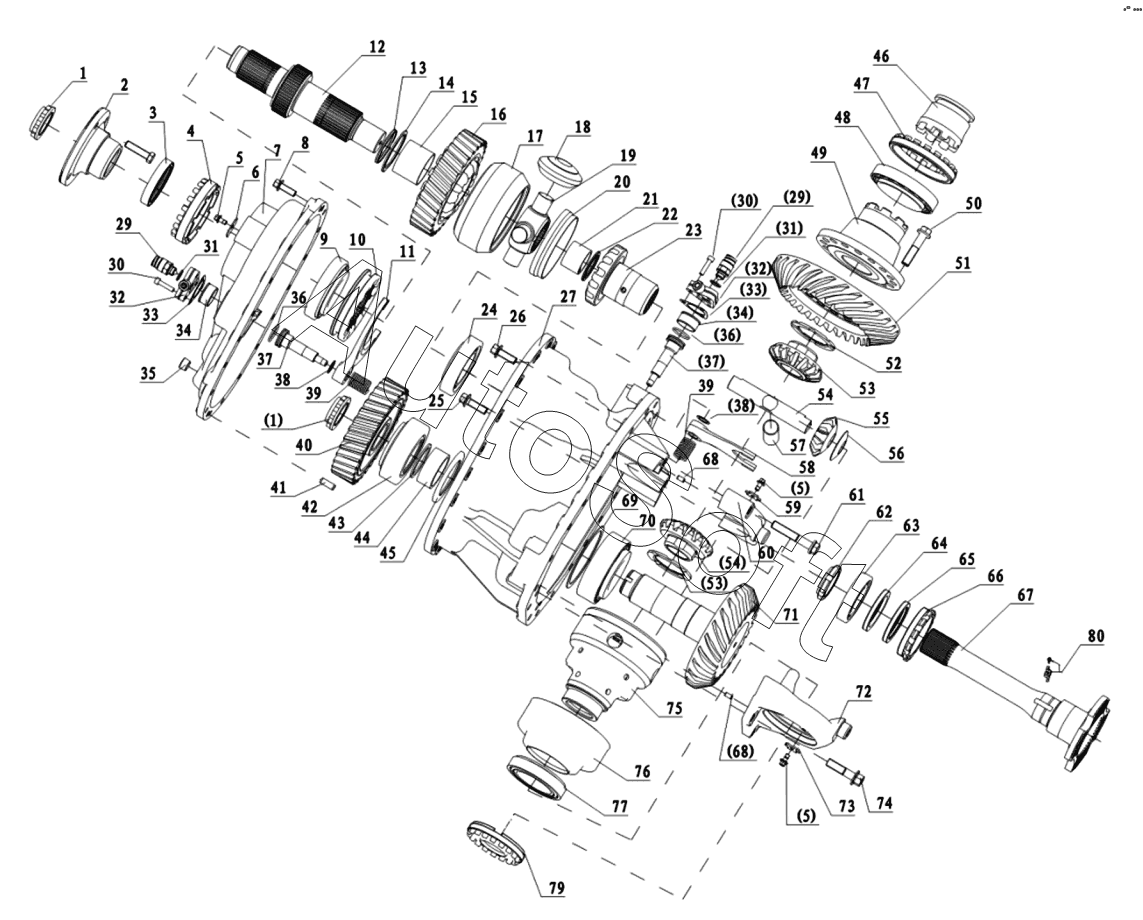

Каталог запасных частей к технике: DongFeng DFH3410A563-L15R-930-00 (2023). 2500010-L05R3-01 Главный редуктор проходного ведущего моста в сборе
47
55
54
54
53
53
52
71
51
50
49
48
56
46
45
44
43
42
41
40
39
39
67
80
79
77
76
75
73
70
69
66
65
64
63
62
59
58
57
9
18
17
16
15
14
13
12
11
10
19
8
7
6
5
5
5
4
3
2
29
29
38
38
37
37
36
36
35
34
34
33
33
32
32
31
31
30
30
1
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| HD469-2402016 | H***6 | Шайба DIN988-22x30x1 | |
| Q1800816 | Q***6 | Шестигранный болт с зубчатым фланцем на рабочей поверхности | |
| Q1800816TF2 | Q***2 | Шестигранный болт с зубчатым фланцем на рабочей поверхности | |
| 1 | D***4 | Двенадцатишлицевая гайка | |
| 2 | H***4 | Фланец в сборе | |
| 3 | D***0 | Сальник основного редуктора | |
| 4 | H***9 | Тарировочная гайка | |
| 5 | H***0 | Болт с внутренним шестигранником и плосковыпуклой цилиндрической головкой | |
| 6 | H***0 | Шайба-замок | |
| 7 | H***6 | Крышка коробки проходного моста | |
| 8 | Q***2 | Шестигранный болт с зубчатым фланцем на рабочей поверхности- мелкая резьба | |
| 9 | 3***3 | Конический роликоподшипник | |
| 10 | D***2 | Скользящая муфта с внутренними зубьями | |
| 11 | H***1 | Вилка переключения | |
| 12 | H***6 | Шпиндель | |
| 13 | H***8 | Упорная иголка и составные детали сепаратора AXK80105 | |
| 14 | H***9 | Иголка и составные детали сепаратора K70x76x30 | |
| 15 | H***3 | Обойма упорной иголки | |
| 16 | H***4 | Ведущее цилиндрическое колесо | |
| 17 | H***1 | Корпус межосевого дифференциала | |
| 18 | H***3 | Планетарная шестерня | |
| 19 | H***4 | Крестовина | |
| 20 | H***2 | Маслосборный колпак | |
| 21 | H***0 | Игольчатый ролик и узел сепаратора K50x57x18 | |
| 22 | H***7 | Регулировочная шайба | |
| 23 | H***8 | Шестерня полуоси | |
| 24 | 3***5 | Конический роликоподшипник 32215 | |
| 25 | Q***2 | Шестигранный болт с зубчатым фланцем на рабочей поверхности | |
| 26 | Q***2 | Шестигранный болт с зубчатым фланцем на рабочей поверхности | |
| 27 | H***7 | Корпус главного редуктора в сборе | |
| 29 | H***4 | Выключатель давления | |
| 30 | Q***0 | Болт | |
| 31 | Q***F | Washer | |
| 32 | H***0 | Головка блока цилиндров | |
| 33 | H***7 | Герметическая подкладка | |
| 34 | H***1 | Втулка | |
| 35 | 8***9 | Резьбовая пробка | |
| 36 | H***5 | О-образное кольцо M7.660-6034x3 | |
| 37 | H***3 | Поршневой шток | |
| 38 | H***4 | Шайба DIN988-22x30x0.5 | |
| 39 | H***1 | Возвратная пружина блокировки дифференциала | |
| 40 | D***1 | Ведомое цилиндрическое колесо | |
| 41 | Q***2 | Цилиндрический шип | |
| 42 | D***6 | Конический роликоподшипник | |
| 43 | D***1 | Регулировочная прокладка | |
| 44 | H***0 | Гармошка | |
| 45 | H***1 | Масляный поддон | |
| 46 | D***0 | Скользящая муфта с внутренними зубьями | |
| 47 | D***5 | Тарировочная гайка | |
| 48 | 3***0 | Конический роликоподшипник 32020X/ QSKF | |
| 49 | H***3 | Корпус дифференциала | |
| 50 | H***3 | Шестигранный болт с зубчатым фланцем на рабочей поверхности | |
| 51 | H***8 | Зубчатая пара | |
| 52 | 8***3 | Прокладка шестерни полуоси | |
| 53 | 8***6 | Шестерня полуоси | |
| 54 | H***9 | Крестовина | |
| 55 | D***0 | Планетарная шестерня | |
| 56 | D***1 | Прокладка сателлита | |
| 57 | H***0 | Крестовина | |
| 58 | D***1 | Вилка переключения | |
| 59 | D***7 | Шайба-замок | |
| 62 | D***3 | Круглая гайка с выточкой | |
| 63 | H***3 | Шарикоподшипник при контакте шарика с кольцами в четырех точках | |
| 64 | H***0 | Комбинированный сальник | |
| 65 | H***0 | Комбинированный сальник | |
| 66 | 8***3 | Тарировочная гайка | |
| 67 | H***4 | Сквозной вал | |
| 69 | H***2 | Регулировочная прокладка | |
| 70 | D***5 | Конический роликоподшипник | |
| 71 | H***8 | Зубчатая пара | |
| 73 | D***3 | Замковая пластина | |
| 75 | H***7 | Корпус дифференциала | |
| 76 | H***1 | Маслосборный колпак | |
| 77 | 3***7 | Конический роликоподшипник 32017X | |
| 79 | H***2 | Тарировочная гайка | |
| 80 | 8***1 | Замковая пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
