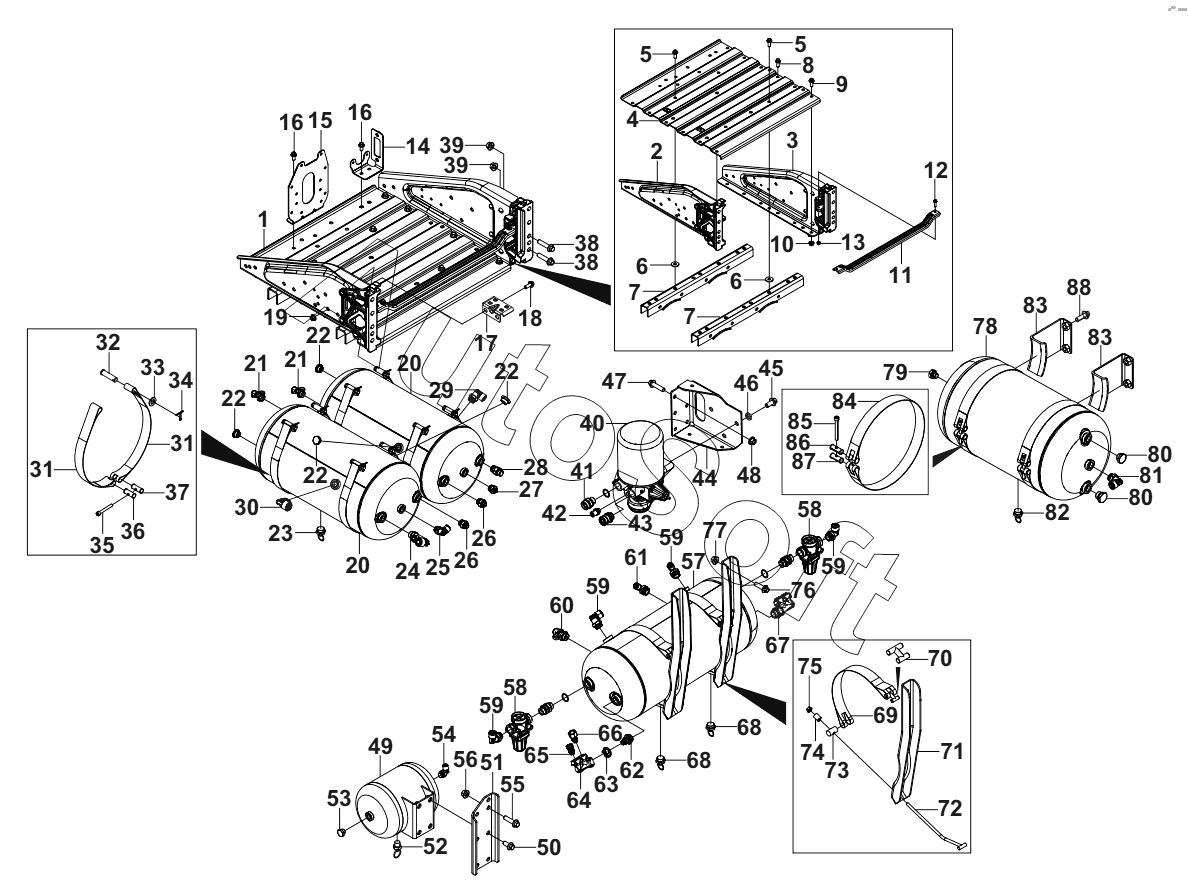

Каталог запасных частей к технике: DongFeng DFH3410A563-L15R-930-00 (2023). 3513M-L15R0 Узел воздухосборника и воздухосушителя
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
22
22
22
22
23
24
25
27
26
26
28
29
30
31
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
59
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
80
81
82
83
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Сборка рамы аккумулятора | |
| 2 | 3***0 | Левая панель рамки аккумулятора в сборе | |
| 3 | 3***0 | Правая панель рамки аккумулятора в сборе | |
| 4 | 3***0 | Нижняя пластина рамы аккумуляторной батареи в сборе | |
| 5 | Q***0 | Bolt | |
| 6 | 3***0 | Прокладка | |
| 7 | 3***0 | Кронштейн в сборе-воздушный баллон | |
| 8 | Q***5 | Болт | |
| 9 | Q***5 | Болт | |
| 10 | Q***2 | Гайка | |
| 11 | 3***0 | Кронштейн рамы аккумуляторной батареи | |
| 12 | Q***0 | Болт | |
| 13 | Q***8 | Гайка | |
| 14 | 3***1 | Кронштейн-главный выключатель питания | |
| 15 | 3***0 | Подставка задней распределительной коробки в сборе | |
| 16 | Q***0 | Болт | |
| 17 | 3***6 | Подставка-крепление питающих проводов | |
| 18 | Q***0 | Bolt | |
| 19 | Q***2 | Гайка | |
| 20 | 3***1 | Однокамерный воздушный баллон в сборе | |
| 21 | R***C | Прямой быстродействующий штуцер-клапан отбора воздуха | |
| 22 | R***C | Проходной быстроразъемный штуцер-заглушка | |
| 23 | R***C | Проходной быстроразъемный штуцер-водосливной клапан | |
| 24 | R***E | Быстроразъемный трёхходовой штуцер для тройника типа F | |
| 25 | R***E | Коленчатый быстроразъемный штуцер | |
| 26 | R***E | Прямой быстросъемный штуцер | |
| 27 | R***E | Прямой быстросъемный штуцер | |
| 28 | R***E | Прямой быстросъемный штуцер | |
| 29 | R***E | Коленчатый быстроразъемный штуцер | |
| 30 | R***E | Коленчатый быстроразъемный штуцер | |
| 31 | 3***0 | Лента в сборе-воздушный баллон | |
| 32 | Q***0 | Штифт | |
| 33 | Q***4 | Плоская шайба | |
| 34 | Q***0 | Шшплинт | |
| 35 | 3***0 | Болт | |
| 36 | 3***0 | Оправка | |
| 37 | 3***0 | Оправка | |
| 38 | Q***D | Шестигранный фланцевый болт | |
| 39 | Q***D | Цельнометаллическая шестигранная фланцевая контргайка | |
| 40 | 3***7 | Воздушная сушилка в сборе | |
| 41 | 3***0 | Прямой штуцер | |
| 42 | R***E | Прямой быстросъемный штуцер | |
| 43 | R***E | Прямой быстросъемный штуцер | |
| 44 | 3***1 | Кронштейн-осушитель | |
| 45 | 3***6 | Болт | |
| 46 | Q***2 | Пружинная шайба | |
| 47 | Q***5 | Bolt | |
| 48 | Q***0 | Гайка фланцевая | |
| 49 | 3***0 | Регенеративный воздухосборник в сборе | |
| 50 | Q***5 | Болт | |
| 51 | 3***2 | Кронштейн-воздушный баллон | |
| 52 | 3***0 | Клапан сливной | |
| 53 | R***C | Проходной быстроразъемный штуцер-заглушка | |
| 54 | R***E | Коленчатый быстроразъемный штуцер | |
| 55 | Q***0 | Болт | |
| 56 | Q***2 | Гайка | |
| 57 | 3***0 | Двухкамерный воздушный резервуар в сборе | |
| 58 | 3***0 | Клапан ограничения давления в сборе | |
| 59 | R***E | Коленчатый быстроразъемный штуцер | |
| 60 | R***C | Прямой быстродействующий штуцер-клапан отбора воздуха | |
| 61 | R***E | Коленчатый быстроразъемный штуцер | |
| 62 | R***2 | Быстроразъемные вставные фитинги-резьбовые переходные фитинги | |
| 63 | R***8 | Быстроразъемный вставной фитинг-стопорное кольцо | |
| 64 | R***5 | Быстродействующие вставные фитинги-корпус разъема с розеткой типа F | |
| 65 | R***5 | Быстроразъемные вставные фитинги-прямой фитинг без резьбы | |
| 66 | R***6 | Быстродействующие вставные фитинги-переходные фитинги с внутренней резьбой | |
| 67 | R***C | Быстроразъемный трёхходовой штуцер для тройника типа F | |
| 68 | R***C | Проходной быстроразъемный штуцер-водосливной клапан | |
| 69 | 3***0 | Лента в сборе-воздушный баллон | |
| 70 | 3***0 | Штифт | |
| 71 | 3***5 | Кронштейн-воздушный баллон | |
| 72 | 3***0 | Т-образный болт-воздушный баллон | |
| 73 | 3***0 | Штифт | |
| 74 | 3***1 | Штифт | |
| 75 | Q***8 | Гайка | |
| 76 | Q***0 | Болт | |
| 77 | Q***2 | Гайка | |
| 78 | 3***0 | Воздушный баллон в сборе | |
| 79 | R***C | Проходной быстроразъемный штуцер-заглушка | |
| 80 | R***C | Проходной быстроразъемный штуцер-заглушка | |
| 81 | R***E | Коленчатый быстроразъемный штуцер | |
| 82 | 3***0 | Клапан сливной | |
| 83 | 3***0 | Кронштейн-воздушный баллон | |
| 84 | 3***0 | Хомут-воздушный баллон | |
| 85 | Q***0 | Винты с шестигранной головкой | |
| 86 | 3***0 | Оправка | |
| 87 | 3***0 | Оправка | |
| 88 | Q***5 | Болт |
