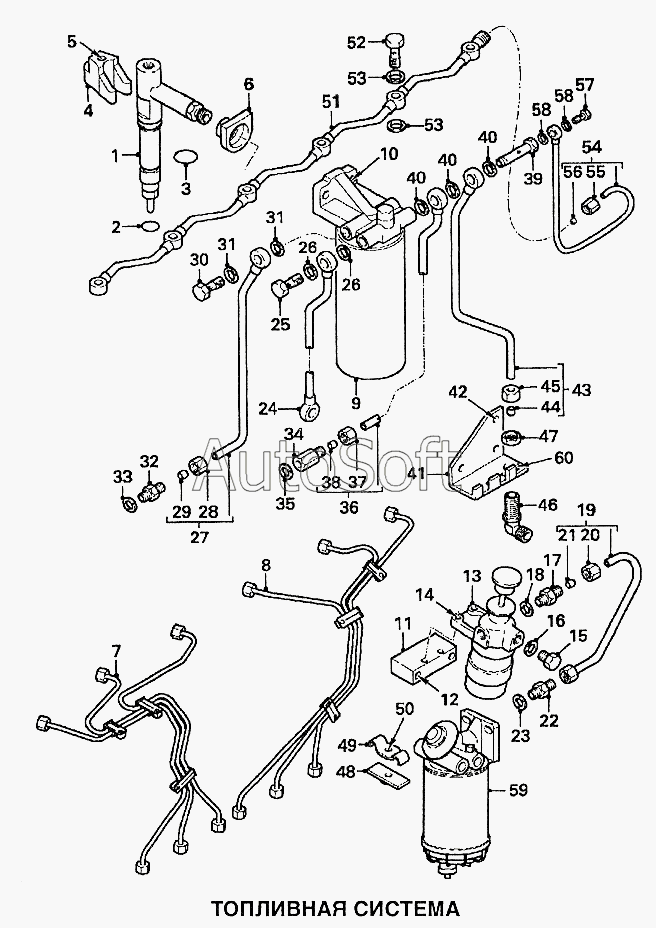

Каталог запасных частей к технике: DAF 95XF. Система топливная
48
33
34
35
36
37
40
40
40
41
42
43
45
46
47
32
49
50
51
53
53
54
55
57
58
58
60
14
2
3
4
5
6
7
8
9
10
11
12
13
1
16
17
18
19
20
22
23
24
26
26
27
28
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Полый болт штуцера банджо] | [***] | Полый болт штуцера банджо | |
| [Резьбовая пробка] | [***] | Резьбовая пробка | |
| [Уплотнитель <16мм] | [***] | Уплотнитель <16мм | |
| 1 | 1***9 | Форсунка | |
| 2 | 0***7 | Уплотнительное огневое кольцо | |
| 3 | 1***0 | Уплотнительное кольцо | |
| 4 | 1***9 | Кронштейн крепления | |
| 5 | 1***9 | Болт с фланцем М8х50 | |
| 6 | 1***8 | Резиновый уплотнитель | |
| 7 | 1***7 | Топливная трубка 1-3 | |
| 8 | 1***8 | Топливная трубка 4-6 | |
| 9 | 1***3 | Топливный фильтр | |
| 10 | 1***4 | Болт с фланцем М10х40 | |
| 11 | 1***1 | Кронштейн | |
| 12 | 1***1 | Болт с фланцем М10х60 | |
| 13 | 1***9 | Топливоподкачивающий ручной насос | |
| 14 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 16 | 0***4 | Медное уплотнительное кольцо 16,2х21,9х1,5 | |
| 17 | 0***9 | Винт М16х1,5-М22х1,5 | |
| 18 | 0***4 | Медное уплотнительное кольцо 16,2х21,9х1,5 | |
| 19 | 1***8 | Топливная трубка | |
| 20 | 0***7 | Гайка штуцера <16мм М18х1,5 (D=12) | |
| 22 | 0***5 | Винт М16х1,5х12 | |
| 23 | 0***4 | Медное уплотнительное кольцо 16,2х21,9х1,5 | |
| 24 | 1***3 | Топливная трубка | |
| 26 | 0***0 | Медное уплотнительное кольцо 14,2х19,9х1,5 | |
| 27 | 1***6 | Топливная трубка | |
| 28 | 0***2 | Гайка штуцера <16мм М16х1,5 (D=10) | |
| 31 | 0***0 | Медное уплотнительное кольцо 14,2х19,9х1,5 | |
| 32 | 0***9 | Винт М16х1,5х10 | |
| 33 | 0***4 | Медное уплотнительное кольцо 16,2х21,9х1,5 | |
| 34 | 1***6 | Контрольный клапан | |
| 35 | 0***4 | Медное уплотнительное кольцо 16,2х21,9х1,5 | |
| 36 | 1***7 | Топливная трубка | |
| 37 | 0***2 | Гайка штуцера <16мм М16х1,5 (D=10) | |
| 40 | 0***0 | Медное уплотнительное кольцо 14,2х19,9х1,5 | |
| 41 | 1***2 | Кронштейн | |
| 42 | 1***8 | Болт с фланцем М8х16 | |
| 43 | 1***3 | Топливная трубка | |
| 45 | 0***2 | Гайка штуцера <16мм М16х1,5 (D=10) | |
| 46 | 1***0 | Колено штуцерного соединения | |
| 47 | 0***3 | Контргайка М16х1,5 | |
| 48 | 1***6 | Пластина крепления нижняя | |
| 49 | 0***2 | Пластина крепления верхняя (D=10, D1=10) | |
| 50 | 1***8 | Болт М6х25 | |
| 51 | 1***8 | Топливная трубка | |
| 53 | 1***0 | Медное уплотнительное кольцо (D1=8,2, S=1,5) | |
| 54 | 1***9 | Топливная трубка | |
| 55 | 0***3 | Гайка штуцера <16мм М10х1,0 (D=6) | |
| 57 | 1***6 | Невозвратный клапан | |
| 58 | 0***7 | Медное кольцо 10,2х14,9х1,0 | |
| 60 | 0***4 | Шайба 17,0х30х3,0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
