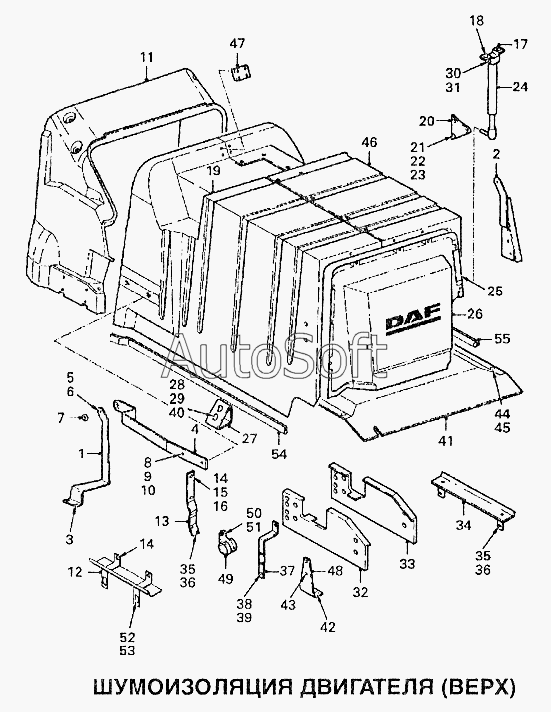

Каталог запасных частей к технике: DAF 95XF. Шумоизоляция двигателя (верх)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Кронштейн крепления | |
| 2 | 1***3 | Кронштейн крепления | |
| 3 | 1***0 | Болт с фланцем М8х20 10,9 | |
| 4 | 1***5 | Рычаг лев | |
| 4 | 1***6 | Рычаг прав | |
| 5 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 6 | 0***3 | Шайба (D1=8,4) | |
| 7 | 1***0 | Втулка, 20-29,9 | |
| 8 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 9 | 0***9 | Шайба 8,5х40х2,0 | |
| 10 | 0***6 | Самоконтрящаяся гайка М8х1,25 | |
| 11 | 1***5 | Шумозащитный кожух верхний передний | |
| 12 | 1***1 | Направляющий кронштейн | |
| 13 | 1***2 | Кронштейн крепления прав | |
| 14 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 15 | 0***9 | Шайба 8,5х40х2,0 | |
| 16 | 1***2 | Гайка с фланцем М8-10 | |
| 17 | 0***9 | Пневматический упор | |
| 18 | 1***5 | Болт М6х12 | |
| 19 | 1***1 | Шумозащитный кожух верхний левый | |
| 20 | 1***1 | Кронштейн крепления | |
| 21 | 1***7 | Болт М6х20 | |
| 22 | 0***6 | Шайба 6,5х19,8х2,5 | |
| 23 | 0***9 | Самоконтрящаяся гайка М6х1 | |
| 24 | 1***7 | Узел пружины | |
| 26 | 1***2 | Шумозащитный кожух задний верхний | |
| 27 | 1***1 | Ограничительный кронштейн | |
| 28 | 1***7 | Болт М6х20 | |
| 29 | 0***3 | Гайка с фланцем М6 | |
| 30 | 1***4 | Болт с фланцем М10х40 | |
| 31 | 0***6 | Самоконтрящаяся гайка М10-10 | |
| 32 | 1***6 | Шумозащитный кожух нижний левый | |
| 33 | 1***0 | Шумозащитный кожух нижний правый | |
| 34 | 1***0 | Направляющий кронштейн | |
| 35 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 36 | 1***2 | Гайка с фланцем М8-10 | |
| 37 | 1***3 | Кронштейн | |
| 38 | 1***6 | Болт с фланцем М8х35 | |
| 39 | 1***2 | Гайка с фланцем М8-10 | |
| 40 | 0***6 | Шайба 6,5х19,8х2,5 | |
| 41 | 1***4 | Шумозащитный кожух корпуса маховика | |
| 42 | 1***8 | Болт с фланцем М8х16 | |
| 43 | 1***6 | Болт М6х16 | |
| 44 | 0***2 | Болт с фланцем М6х16 | |
| 45 | 0***6 | Шайба 6,5х19,8х2,5 | |
| 46 | 1***2 | Верхний кожух (правая часть) | |
| 47 | 1***7 | Пластина крепления | |
| 48 | 1***1 | Кронштейн кожуха | |
| 49 | 0***0 | Хомут крепления (D=18, D1=9) | |
| 50 | 1***1 | Болт с фланцем М8х25 10,9 | |
| 51 | 1***2 | Гайка с фланцем М8-10 | |
| 52 | 1***0 | Болт с фланцем М16х35 10,9 | |
| 53 | 1***2 | Гайка с фланцем М16-10 | |
| 54 | 0***0 | Резиновый вкладыш (L=1840мм) | |
| 55 | 0***8 | Резиновый вкладыш (L=2025мм) |
