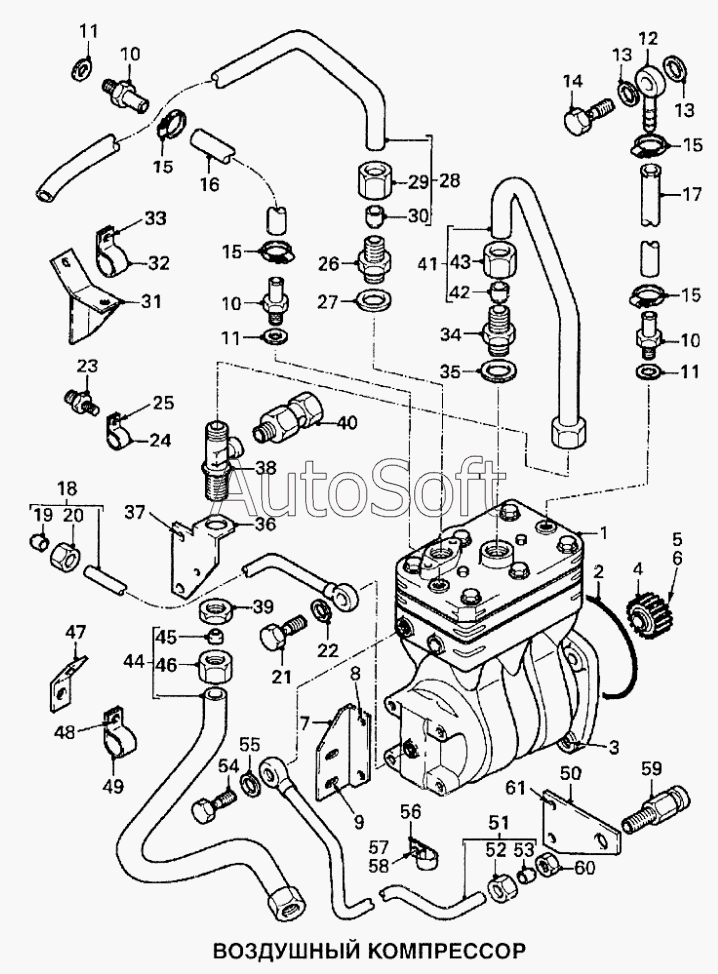

Каталог запасных частей к технике: DAF 95XF. Компрессор воздушный
52
36
37
38
40
41
43
44
45
46
47
48
49
50
51
35
53
55
56
57
58
61
18
2
3
4
4
5
6
7
8
9
10
10
10
11
11
11
13
13
15
15
15
15
16
17
1
20
22
23
24
25
26
27
28
29
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Контргайка] | [***] | Контргайка | |
| [Наконечник шланга] | [***] | Наконечник шланга | |
| [Полый болт штуцера банджо] | [***] | Полый болт штуцера банджо | |
| [Уплотнитель штуцера <16мм] | [***] | Уплотнитель штуцера <16мм | |
| [Уплотнитель штуцера >15мм] | [***] | Уплотнитель штуцера >15мм | |
| [Шланг прямой] | [***] | Шланг прямой | |
| [Штуцер банджо] | [***] | Штуцер банджо | |
| 1 | 1***3 | Компрессор | |
| 2 | 1***8 | Уплотнительное кольцо | |
| 3 | 1***6 | Болт с фланцем М12х80 | |
| 4 | 1***2 | Звездочка привода компрессора | |
| 5 | 0***6 | Болт с фланцем | |
| 6 | 0***6 | Шайба | |
| 7 | 1***5 | Кронштейн крепления | |
| 8 | 1***8 | Болт с фланцем М8х16 | |
| 9 | 1***8 | Болт с фланцем М10х20 10,9 | |
| 10 | 1***9 | Наконечник шланга | |
| 11 | 0***0 | Медное уплотнительное кольцо 14,2х19,9х1,5 | |
| 13 | 0***0 | Медное уплотнительное кольцо 14,2х19,9х1,5 | |
| 15 | 0***4 | Хомут (D=11-17) | |
| 16 | 0***6 | Шланг (D=9, L=2м) | |
| 17 | 0***6 | Шланг (D=9, L=2м) | |
| 18 | 1***7 | Маслопровод | |
| 20 | 0***3 | Гайка штуцера <16мм (М12х1,5 D=6) | |
| 22 | 0***7 | Медное кольцо 10,2х14,9х1,0 | |
| 23 | 1***4 | Шпилька с буртиком | |
| 24 | 0***1 | Хомут крепления (D=6, D1=6,4) | |
| 25 | 0***3 | Гайка с фланцем М6 | |
| 26 | 0***7 | Винт | |
| 27 | 0***5 | Медное уплотнительное кольцо 26,3х31,9х2 | |
| 28 | 1***7 | Трубка компрессора всасывающая 01 | |
| 29 | 0***7 | Гайка штуцера >15мм М30х2 (D=22) | |
| 31 | 1***1 | Угловой кронштейн | |
| 32 | 0***9 | Хомут крепления трубки (D=22, D1=8,4) | |
| 33 | 1***0 | Болт с фланцем М8х20 10,9 | |
| 34 | 0***5 | Винт | |
| 35 | 0***5 | Медное уплотнительное кольцо 26,3х31,9х2 | |
| 36 | 1***3 | Кронштейн крепления | |
| 37 | 1***8 | Болт с фланцем М8х16 | |
| 38 | 0***6 | Тройник штуцерного соединения | |
| 40 | 1***1 | Предохранительный клапан | |
| 41 | 1***2 | Выходная трубка компрессора 01 | |
| 43 | 0***5 | Гайка штуцерного соединения >15мм М26х1,5 (D=18) | |
| 44 | 1***1 | Выходная трубка компрессора 02 | |
| 45 | 0***2 | Уплотнитель штуцера >15мм | |
| 46 | 0***5 | Гайка штуцерного соединения >15мм М26х1,5 (D=18) | |
| 47 | 1***7 | Уголок | |
| 48 | 1***9 | Болт с фланцем М8х18 | |
| 49 | 1***7 | Хомут крепления (D=18, D1=9) | |
| 50 | 1***0 | Пластина крепления | |
| 51 | 1***3 | Трубка компрессора | |
| 52 | 0***3 | Гайка штуцера <16мм (М12х1,5 D=6) | |
| 53 | 0***0 | Уплотнитель штуцера <16мм (D1=6, D=9) | |
| 55 | 0***8 | Медное уплотнительное кольцо 12х17х1,5 | |
| 56 | 0***1 | Хомут крепления (D=6, D1=6,4) | |
| 57 | 0***3 | Гайка М6х22 | |
| 58 | 0***3 | Гайка с фланцем М6 | |
| 61 | 1***5 | Болт с фланцем М8х80 10,9 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
