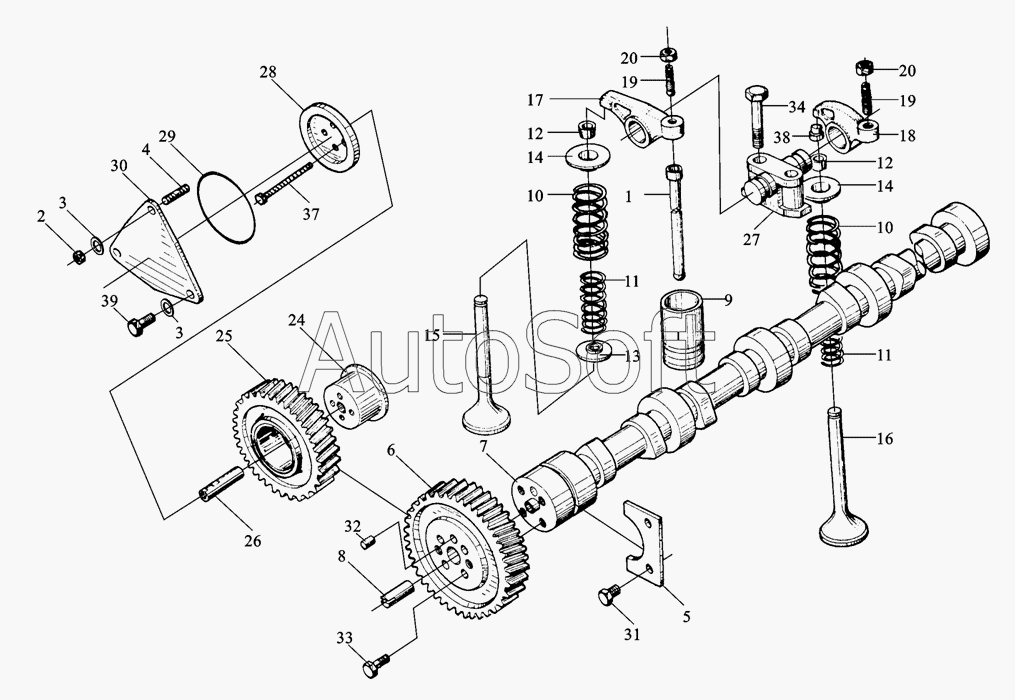

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384) (2008). Газораспределительный механизм
1
1
2
3
3
4
5
6
7
7
8
9
10
10
11
11
12
12
12
13
14
14
15
15
16
17
18
19
19
20
20
24
25
26
27
28
29
30
31
32
33
34
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 90003862419 | 9***9 | Болт под угольник | |
| 90003901409 | 9***9 | Вкладыш 8m6х12 DIN7 | |
| 1 | 6***C | Штанга в сборе | |
| 1 | 8***0 | Шток | |
| 2 | 9***2 | Гайка | |
| 3 | 9***3 | Шайба пружинная В8 D00137 | |
| 4 | 9***4 | Шпилька двусторонняя | |
| 5 | 6***3 | Ограничительная пластина | |
| 6 | 6***3 | Шестерня распредвала | |
| 7 | 6***6 | Распредвал | |
| 7 | 6***4 | Распределительный вал | |
| 8 | 6***9 | Шпонка | |
| 9 | 6***2 | Втулка | |
| 10 | 6***2 | Пружина клапана внешняя | |
| 11 | 6***1 | Пружина клапана внутренняя | |
| 12 | 6***5 | Втулка упорная конусовидная | |
| 12 | 8***1 | Сухарь | |
| 13 | 6***7 | Тарелка пружины клапана | |
| 14 | 6***9 | Тарелка пружины клапана | |
| 15 | 6***7 | Впускной клапан | |
| 15 | 6***2 | Впускной клапан | |
| 16 | 6***1 | Клапан | |
| 17 | 6***8 | Рычаг впускного клапана | |
| 18 | 6***9 | Рычаг выпускного клапана | |
| 19 | 6***0 | Винт регулировочный | |
| 20 | 2***5 | Гайка винта регулировочного | |
| 24 | 6***4 | Вал средней шестерни | |
| 25 | 6***3 | Средняя шестерня | |
| 26 | 6***8 | Вал | |
| 27 | 6***9 | Кронштейн рычагов | |
| 28 | 6***5 | Пластина соединительная | |
| 29 | 9***2 | Уплотнительное кольцо | |
| 30 | 6***A | Крышка | |
| 31 | 9***1 | Болт М8х16 DIN933-88Zn | |
| 32 | 9***9 | Вкладыш 8m6х12 DIN7 | |
| 33 | 9***3 | Болт М8х20 DIN933-10,9Zn | |
| 34 | 9***5 | Болт М12х60 DIN933-10,9Zn | |
| 37 | 6***9 | Болт | |
| 38 | 6***5 | Воздушный колпачок | |
| 39 | 9***9 | Болт под угольник |
